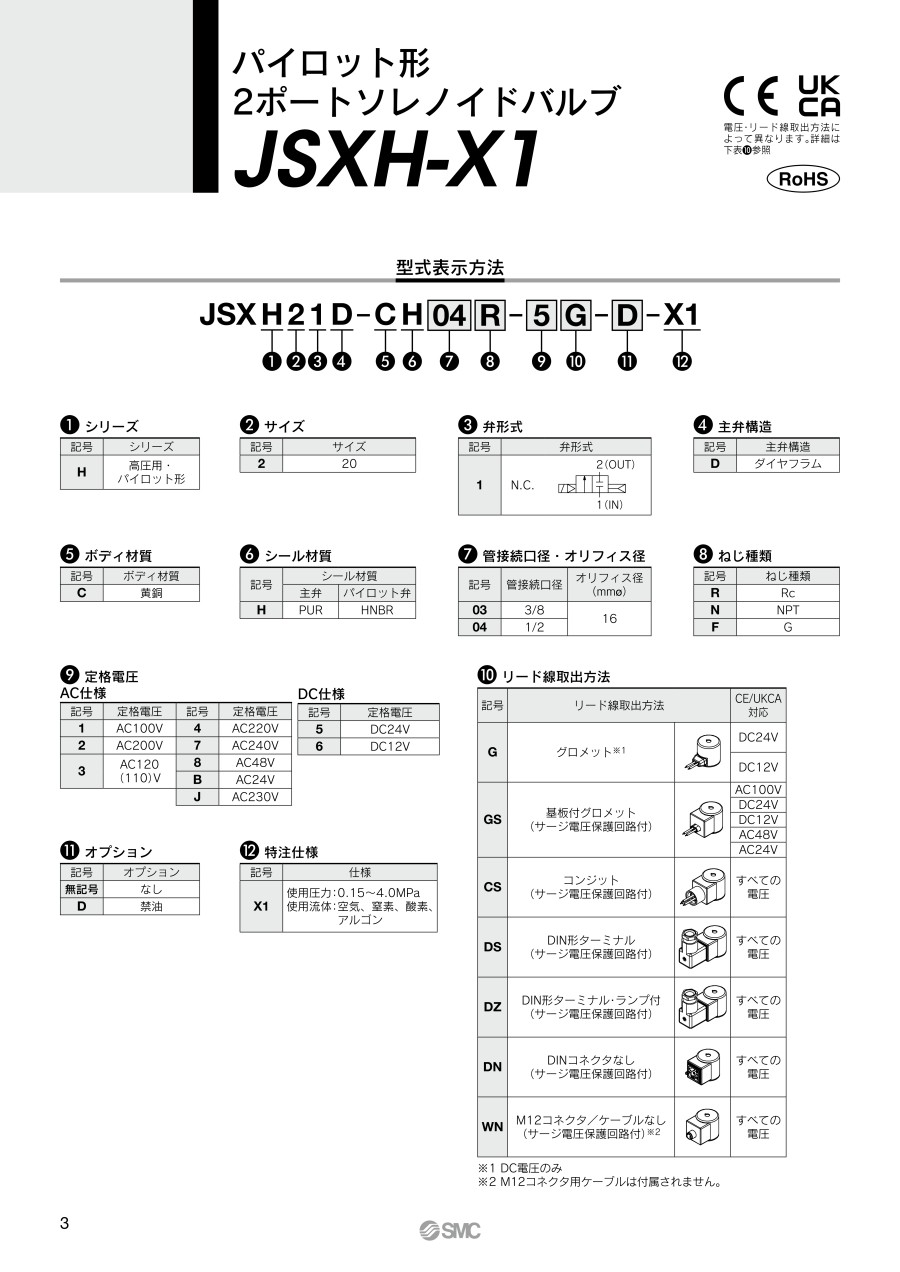

パイロット形 2ポートソレノイドバルブ JSXH-X1シリーズ

外形図

G：グロメット

製品仕様

注1）空気、差圧0.15MPa以上、周囲温度20度の値
注2）耐衝撃：落下式耐衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：5～2000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3）消費電力および皮相電力は周囲温度20℃、定格電圧印加時の値です。（ばらつき幅：±10%）
注4）ACは整流回路を使用しているため、周波数および起動・励磁による皮相電力による差はありません。
注5）温度上昇値は、周囲温度20度、定格電圧印加時の値です。
ただし、周囲の環境により変わるため参考値となります。
注6）グロメットの値です。基板付グロメットは20g、コンジットは70g、DIN形ターミナルは50g、DIN形ターミナルコネクタなし・M12コネクタは15gを加算してください。
