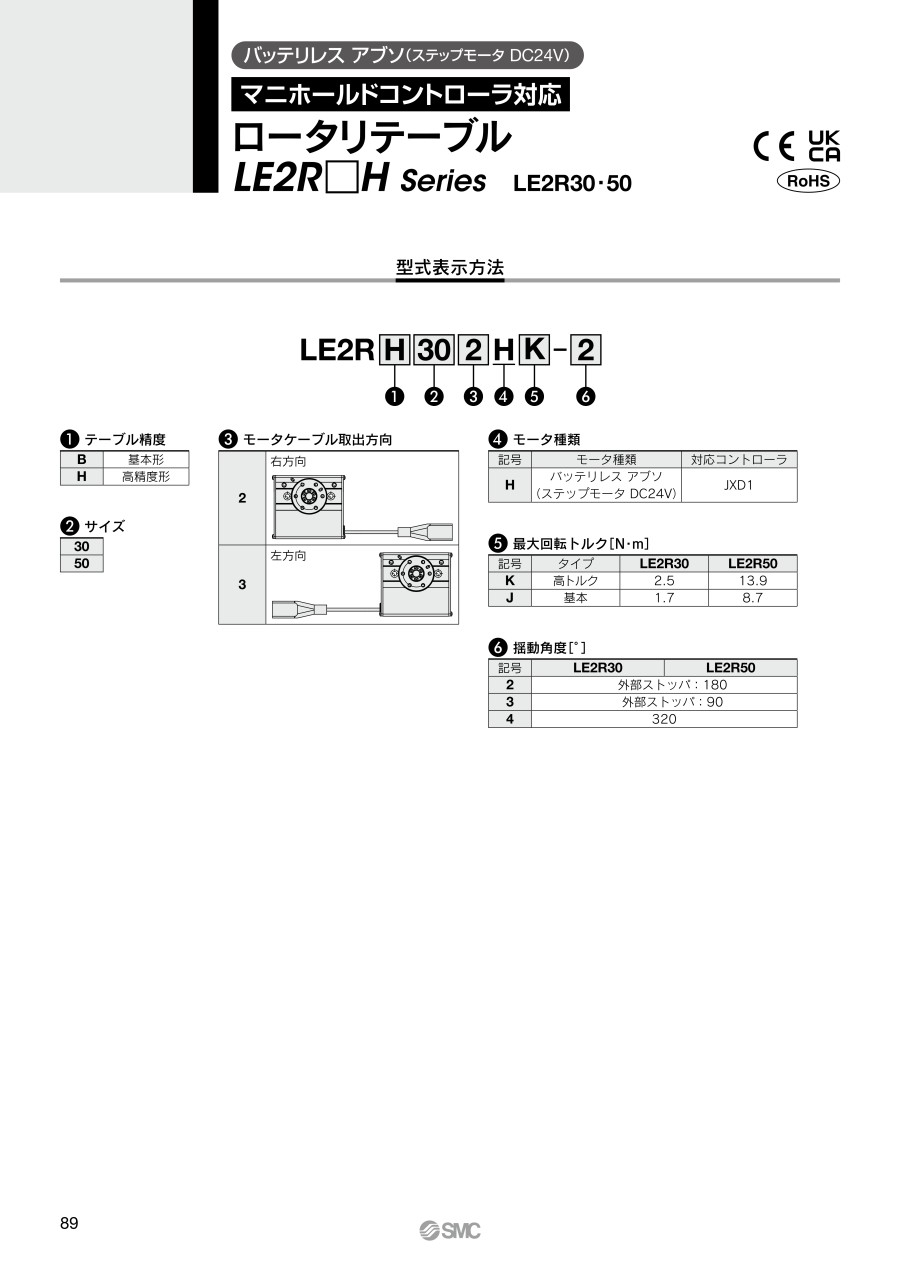

電動アクチュエータ マニホールドコントローラ対応 ロータリテーブル LE2R□Hシリーズ

外形図

LE2R□30□H□-4（揺動角度：320°）

寸法表

型式	H1	H2
LE2RB30	13	4.5
LE2RH30	22	13.5

LE2R□30□H□-2（揺動角度：180°）
LE2R□30□H□-3（揺動角度：90°）

寸法表

型式	H1	H2	H3
LE2RB30	13	4.5	12.5
LE2RH30	22	13.5	21.5

LE2R□50□H□-4（揺動角度：320°）

寸法表

型式	H1	H2
LE2RB50	16	5.5
LE2RH50	26	15.5

LE2R□50□H□-2（揺動角度：180°）
LE2R□50□H□-3（揺動角度：90°）

寸法表

型式	H1	H2	H3
LE2RB50	16	5.5	15.5
LE2RH50	26	15.5	25.5

製品仕様

注1）押当て推力の精度はLE 2 R 3 0：±2 5 % （F.S.） 、LE2R50：±20%（F.S.）となります。
注2）慣性モーメントにより、角加速度／角減速度・角速度が変動します。
デジタルカタログP.87「慣性モーメント―角加速度・角減速度、実効トルク―角速度グラフ」にて確認してください。
注3）ケーブル長さ・負荷・取付条件等により、速度・推力は変化する場合があります。ケーブル長さ5mを超える場合は、速度・推力は5m毎に最大10%低下します。（15mの場合：最大20%減）
注4）往復動作の誤差を補正する場合の目安値になります。
注5）耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤作動なし。
（初期における値）
耐振動…45～2000Hz 1掃引、送りねじの軸方向および直角方向にて誤作動なし。
（初期における値）
注6）コントローラを除く運転時の最大電力を示します。
電源容量の選定時にご使用ください。
