インラインエアフィルタ 双方向捕捉タイプ ZFDシリーズ
- 通常単価(税別)
- 8,260円～10,492円
- 税込単価
- 9,086円～11,541円
真空吸着と真空破壊、双方向の異物を捕捉、再飛散防止。【特長】・使用圧力範囲：-...
詳細情報を確認する- 種類
- 小型
- 用途
- 真空ライン
- 除去対象
- ダスト
- フィルタ交換
- 可
- 接続種類（IN側）
- ワンタッチ配管(ミリサイズ)
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が22型番あります。
商品情報
外形図
ホルダ取付寸法表1 寸法A
| 型式 | ZFD53 | ZFD54 | ZFD55 |
|---|---|---|---|
| 外形図 |  |  |  |

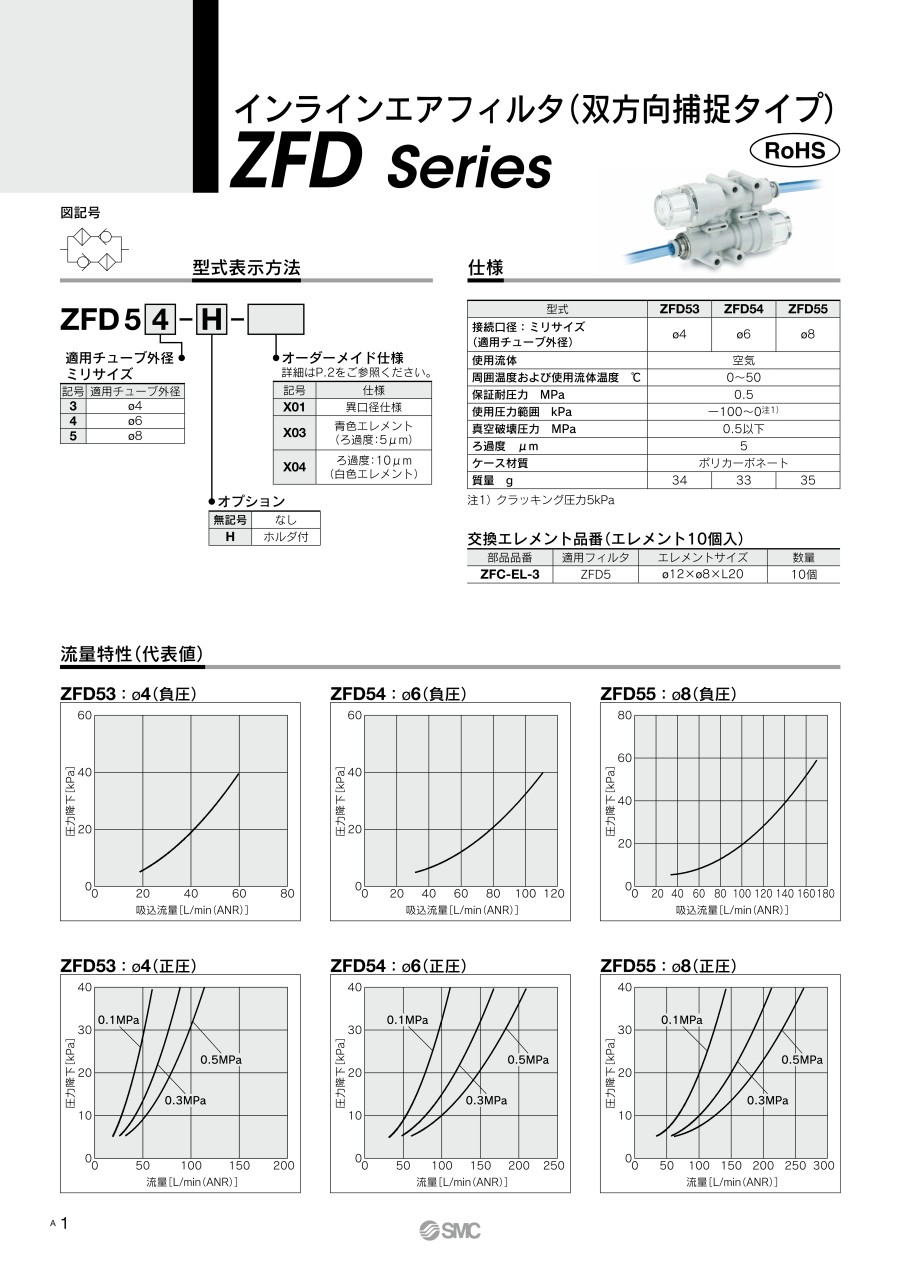

製品仕様
| 型式 | ZFD53 | ZFD54 | ZFD55 |
|---|---|---|---|
| 接続口径：ミリサイズ （適用チューブ外径） | φ4 | φ6 | φ8 |
| 使用流体 | 空気 | ||
| 周囲温度および使用流体温度 ℃ | 0～50 | ||
| 保証耐圧力 Mpa | 0.5 | ||
| 使用圧力範囲 kPa | -100～0注1） | ||
| 真空破壊圧力 Mpa | 0.5以下 | ||
| ろ過度 μm | 5 | ||
| ケース材質 | ポリカーボネート | ||
| 質量 g | 34 | 33 | 35 |
注1） クラッキング圧力5kPa
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,260円 ( 9,086円 ) | 9日目 |
8,706円 ( 9,577円 ) | 9日目 |
10,492円 ( 11,541円 ) | 9日目 |
8,706円 ( 9,577円 ) | 9日目 |
10,046円 ( 11,051円 ) | 9日目 |
8,260円 ( 9,086円 ) | 9日目 |
8,260円 ( 9,086円 ) | 9日目 |
8,706円 ( 9,577円 ) | 9日目 |
8,706円 ( 9,577円 ) | 9日目 |
10,492円 ( 11,541円 ) | 9日目 |
8,706円 ( 9,577円 ) | 9日目 |
8,260円 ( 9,086円 ) | 9日目 |
10,046円 ( 11,051円 ) | 9日目 |
8,260円 ( 9,086円 ) | 9日目 |
8,260円 ( 9,086円 ) | 9日目 |
8,706円 ( 9,577円 ) | 9日目 |
8,706円 ( 9,577円 ) | 9日目 |
10,492円 ( 11,541円 ) | 9日目 |
8,706円 ( 9,577円 ) | 9日目 |
8,260円 ( 9,086円 ) | 9日目 |
10,046円 ( 11,051円 ) | 9日目 |
8,260円 ( 9,086円 ) | 9日目 |
詳細情報
基本情報
真空吸着と真空破壊、双方向の異物を捕捉、再飛散防止。
【特長】
・使用圧力範囲：-100kPa～0.5MPa
・省スペース：配管工数、部品点数削減（設置面積41％削減）
・チェック弁の保護
流れ順序：フィルタ→チェック弁
チェック弁の異物嚙込み防止
・適用チューブ外径：Φ4、Φ6、Φ8
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
