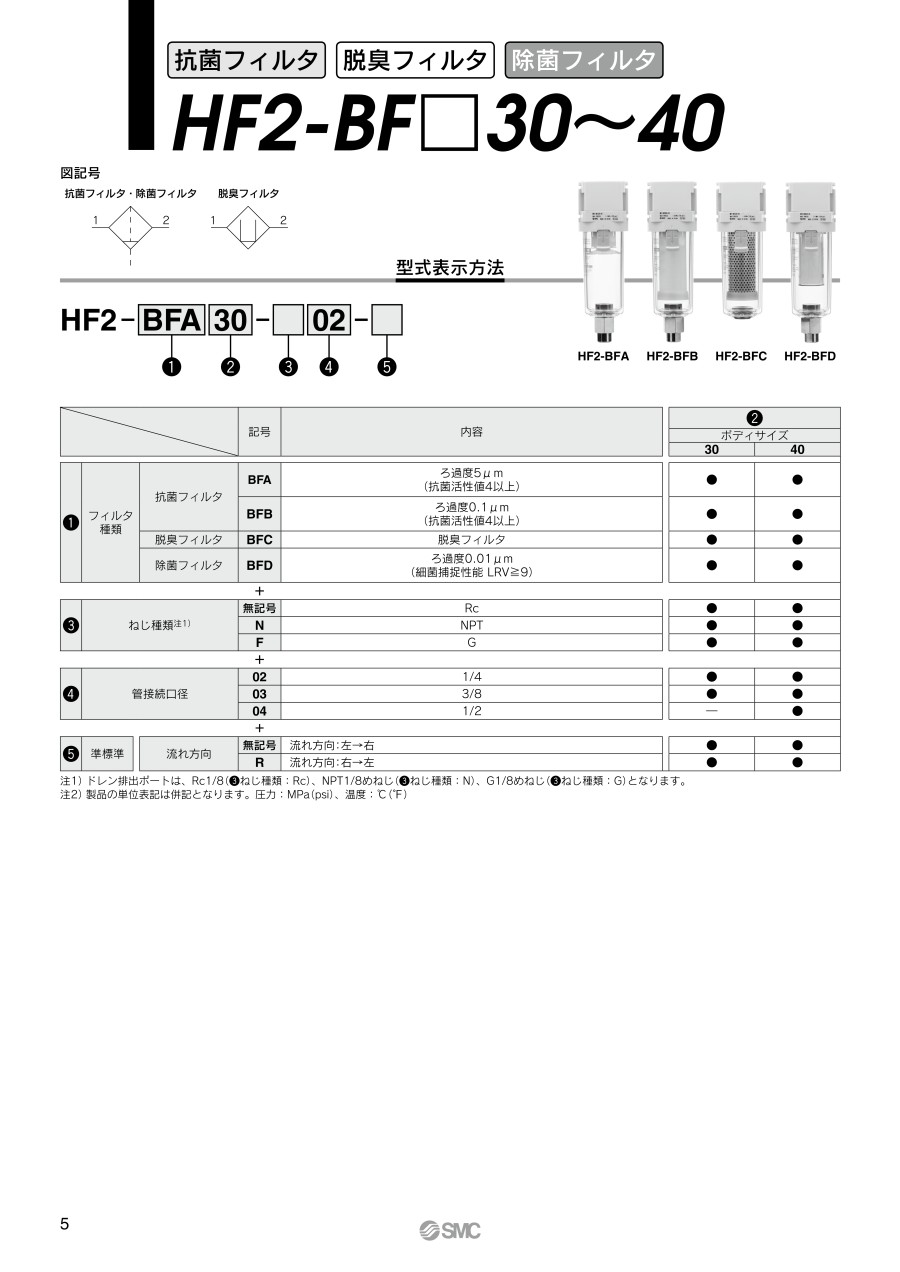

モジュラ接続タイプ 抗菌・脱臭・除菌フィルタ HF2-BF□シリーズ
- 通常単価(税別)
- 14,819円～29,979円
- 税込単価
- 16,301円～32,977円
【特長】・FDA/食品衛生法適合材料（接流体部：樹脂・ゴム）・NSF-H1グレ...
詳細情報を確認する- 種類
- 標準
- 使用流体
- 圧縮空気
- ドレンコック
- マニュアル
- ボウル材質
- ケースガード付・ナイロンケース
- ボウルガード
- あり
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品情報
外形図
HF2-BFA30/40, HF2-BFB30/40, HF2-BFD30/40
HF2-BFC30/40
| 型式 | P | A | B | C | D | E | G | J |
|---|---|---|---|---|---|---|---|---|
| HF2-BFA30 | 1/4, 3/8 | 53 | 151.2 | 21.5 | 26.5 | 30 | 35 | 26.5 |
| HF2-BFB30 | 1/4, 3/8 | 53 | 151.2 | 21.5 | 26.5 | 30 | 35 | 26.5 |
| HF2-BFC30 | 1/4, 3/8 | 53 | 126.4 | 21.5 | 26.5 | 30 | 35 | 26.5 |
| HF2-BFD30 | 1/4, 3/8 | 53 | 151.2 | 21.5 | 26.5 | 30 | 35 | 26.5 |
| HF2-BFA40 | 1/4, 3/8, 1/2 | 70 | 181 | 25.5 | 35.5 | 38.4 | 40 | 35.5 |
| HF2-BFB40 | 1/4, 3/8, 1/2 | 70 | 181 | 25.5 | 35.5 | 38.4 | 40 | 35.5 |
| HF2-BFC40 | 1/4, 3/8, 1/2 | 70 | 156.2 | 25.5 | 35.5 | 38.4 | 40 | 35.5 |
| HF2-BFD40 | 1/4, 3/8, 1/2 | 70 | 181 | 25.5 | 35.5 | 38.4 | 40 | 35.5 |
製品仕様
抗菌フィルタ HF2-BFA シリーズ
| 型式 | HF2-BFA30 | HF2-BFA40 | |
|---|---|---|---|
| 管接続口径 | 1/4・3/8 | 1/4・3/8・1/2 | |
| 使用流体 | 圧縮空気、窒素、炭酸ガス（気体） | ||
| 周囲温度および使用流体温度 | -5～60℃（23～140°F）凍結なきこと | ||
| 保証耐圧力 | 1.5MPa（225psi） | ||
| 最高使用圧力注1） | 1.0MPa（150psi） | ||
| 定格流量注2） | 400L/min（ANR） | 800L/min（ANR） | |
| ろ過度注3） | 5μm（捕集効率90%） | ||
| 抗菌性能（抗菌活性値）注4） | 4以上 | ||
| 接流体部材質 | 金属部品 | アルミニウム合金、黄銅（無電解ニッケルめっき） | |
| ケース | ナイロン（FDA／食品衛生法適合材料） | ||
| ゴム部品 | フッ素（FDA適合材料） | ||
| 潤滑油 | NSF-H1グレード | ||
| ケースガード | ナイロン（抗菌仕様） | ||
| 質量 | 0.27kg | 0.45kg | |
注1）窒素、炭酸ガスの場合は0.99MPa（145psi）となります。
注2）入口圧力0.7MPa時、除菌フィルタ（HF2-BFD30/40）と組合せたときの値です。
注3）SMC社測定条件によります。
注4）JIS L1902に基づいてろ材（繊維）を評価したデータとなります。
注5）ケースの耐薬品性は、デジタルカタログP.20の薬品データでご確認ください。
流量特性
抗菌フィルタ HF2-BFB シリーズ
| 型式 | HF2-BFB30 | HF2-BFB40 | |
|---|---|---|---|
| 管接続口径 | 1/4・3/8 | 1/4・3/8・1/2 | |
| 使用流体 | 圧縮空気、窒素、炭酸ガス（気体） | ||
| 周囲温度および使用流体温度 | -5～60℃（23～140°F）凍結なきこと | ||
| 保証耐圧力 | 1.5MPa（225psi） | ||
| 最高使用圧力注1） | 1.0MPa（150psi） | ||
| 定格流量注2） | 400L/min（ANR） | 800L/min（ANR） | |
| ろ過度注3） | 0.1μm（捕集効率99%） | ||
| 抗菌性能（抗菌活性値）注4） | 4以上 | ||
| 接流体部材質 | 金属部品 | アルミニウム合金、黄銅（無電解ニッケルめっき） | |
| ケース | ナイロン（FDA／食品衛生法適合材料） | ||
| ゴム部品 | フッ素（FDA適合材料） | ||
| 潤滑油 | NSF-H1グレード | ||
| ケースガード | ナイロン（抗菌仕様） | ||
| 質量 | 0.27kg | 0.46kg | |
注1）窒素、炭酸ガスの場合は0.99MPa（145psi）となります。
注2）入口圧力0.7MPa時、除菌フィルタ（HF2-BFD30/40）と組合せたときの値です。
注3）SMC社測定条件によります。
注4）JIS L1902に基づいてろ材（繊維）を評価したデータとなります。
注5）ケースの耐薬品性は、デジタルカタログP.20の薬品データでご確認ください。
流量特性
脱臭フィルタ HF2-BFC シリーズ
| 型式 | HF2-BFC30 | HF2-BFC40 | |
|---|---|---|---|
| 管接続口径 | 1/4・3/8 | 1/4・3/8・1/2 | |
| 使用流体 | 圧縮空気、窒素、炭酸ガス（気体） | ||
| 周囲温度および使用流体温度 | -5～60℃（23～140°F）凍結なきこと | ||
| 保証耐圧力 | 1.5MPa（225psi） | ||
| 最高使用圧力注1） | 1.0MPa（150psi） | ||
| 定格流量注2） | 400L/min（ANR） | 800L/min（ANR） | |
| 脱臭性能（二次側油分濃度） | 0.003mg/m3以下 | ||
| 接流体部材質 | 金属部品 | アルミニウム合金、黄銅（無電解ニッケルめっき）、ステンレス鋼 | |
| ケース | ナイロン（FDA／食品衛生法適合材料） | ||
| ゴム部品 | フッ素（FDA適合材料） | ||
| 潤滑油 | NSF-H1グレード | ||
| ケースガード | ナイロン（抗菌仕様） | ||
| 質量 | 0.20kg | 0.41kg | |
注1）窒素、炭酸ガスの場合は0.99MPa（145psi）となります。
注2）入口圧力0.7MPa時、抗菌フィルタ（HF2-BFB30/40）または除菌フィルタ（BFD30/40）と組合せたときの値です。
注3）SMC社測定条件によります。
注4）ケースの耐薬品性は、デジタルカタログP.20の薬品データでご確認ください。
流量特性
構造図
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | ボディカバー | 樹脂（抗菌仕様） |
| 2 | ボディ | アルミダイカスト（抗菌塗装） |
| 4 | バッフル | 樹脂（FDA／食品衛生法適合材料） |
| 5 | ケースパッキン | フッ素ゴム（FDA適合材料） |
| 6 | ケースアセンブリ | 樹脂（FDA／食品衛生法適合材料） 樹脂（抗菌仕様） |
交換部品
| 番号 | 名称 | 手配番号 | |
|---|---|---|---|
| 30 | 40 | ||
| 3 | フィルタエレメント | BFA30P-060S | BFA40P-060S |
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | ボディカバー | 樹脂（抗菌仕様） |
| 2 | ボディ | アルミダイカスト（抗菌塗装） |
| 4 | ケースパッキン | フッ素ゴム（FDA適合材料） |
| 5 | ケースアセンブリ | 樹脂（FDA／食品衛生法適合材料） 樹脂（抗菌仕様） |
交換部品
| 番号 | 名称 | 手配番号 | |
|---|---|---|---|
| 30 | 40 | ||
| 3 | フィルタエレメント | BFB-EL30 | BFB-EL40 |
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | ボディカバー | 樹脂（抗菌仕様） |
| 2 | ボディ | アルミダイカスト（抗菌塗装） |
| 4 | ケースパッキン | フッ素ゴム（FDA適合材料） |
| 5 | ケースアセンブリ | 樹脂（FDA／食品衛生法適合材料） 樹脂（抗菌仕様） |
交換部品
| 番号 | 名称 | 手配番号 | |
|---|---|---|---|
| 30 | 40 | ||
| 3 | フィルタエレメント | BFC-EL30 | BFC-EL40 |
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | ボディカバー | 樹脂（抗菌仕様） |
| 2 | ボディ | アルミダイカスト（抗菌塗装） |
| 4 | ケースパッキン | フッ素ゴム（FDA適合材料） |
| 5 | ケースアセンブリ | 樹脂（FDA／食品衛生法適合材料） 樹脂（抗菌仕様） |
交換部品
| 番号 | 名称 | 手配番号 | |
|---|---|---|---|
| 30 | 40 | ||
| 3 | フィルタエレメント | BFD-EL30 | BFD-EL40 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,819円 ( 16,301円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
19,979円 ( 21,977円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
27,979円 ( 30,777円 ) | 19日目 |
詳細情報
基本情報
【特長】
・FDA/食品衛生法適合材料（接流体部：樹脂・ゴム）
・NSF-H1グレード食品用グリース
・外装抗菌（ボディ・ボディカバー・ケースガード）
・HACCP等衛生管理に貢献
・FSSC22000認証取得に貢献
・抗菌フィルタ：抗菌活性値4以上（ろ材（繊維）に抗菌剤を含むことにより持続性のある抗菌性能）
・除菌フィルタ：細菌捕捉性能LRV≧9（細菌捕捉性能をLRV（対数減少値）で表現したものです）
・脱臭フィルタ：二次側油分濃度0.003mg/m3以下
