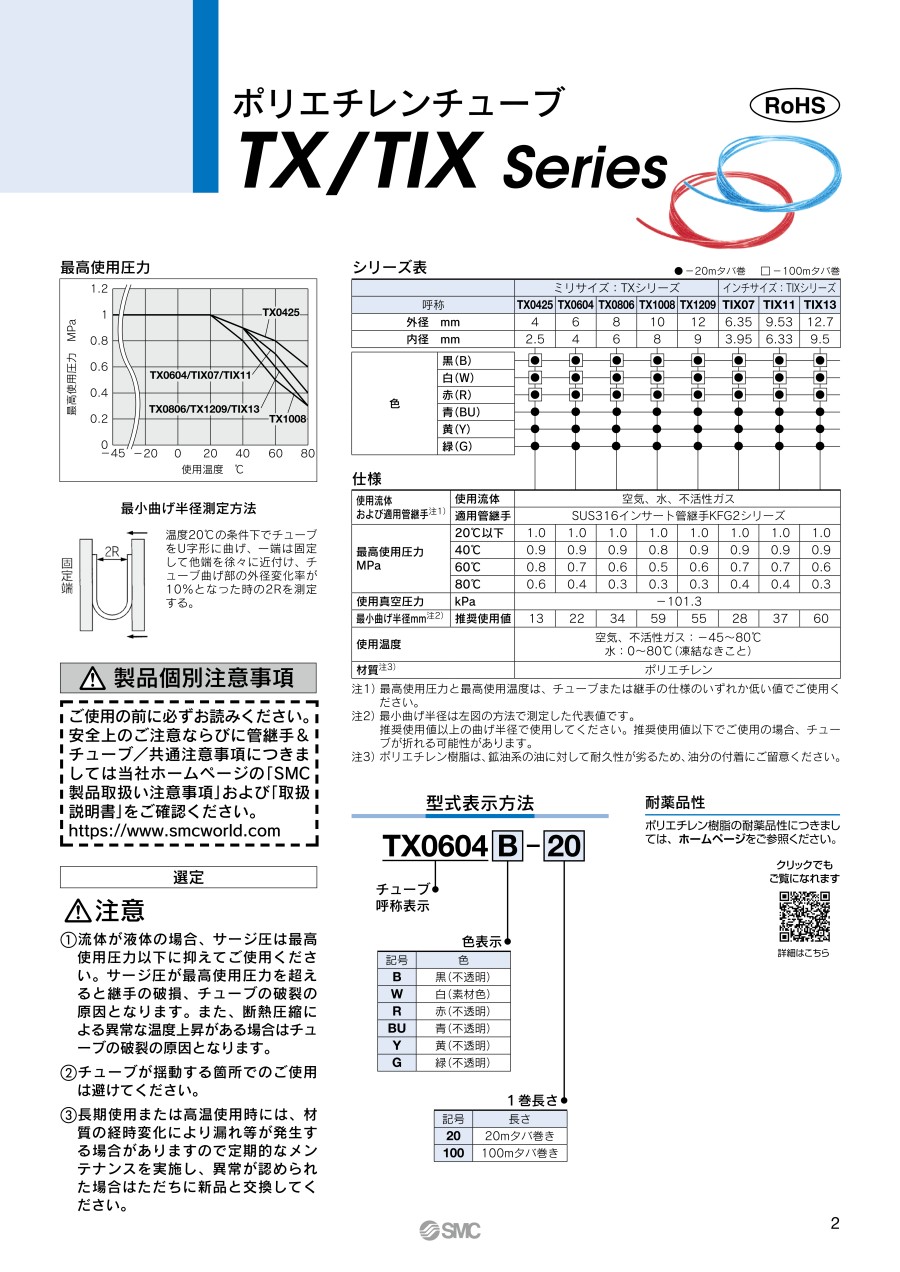

ポリエチレンチューブ TX・TIXシリーズ

製品仕様

外観（赤）

最高使用圧力

●-20mタバ巻  □-100mタバ巻仕様

	ミリサイズ：TXシリーズ					インチサイズ：TIXシリーズ
呼称	TX0425	TX0604	TX0806	TX1008	TX1209	TIX07	TIX11	TIX13
外径 mm	4	6	8	10	12	6.35	9.53	12.7
内径 mm	2.5	4	6	8	9	3.95	6.33	9.5

色	黒（B）
	白（W）
	赤（R）
	青（BU）
	黄（Y）
	緑（G）

使用流体 および適用管継手注1）	使用流体	空気、水、不活性ガス
	適用管継手	SUS316インサート管継手KFG2シリーズ
最高使用圧力 Mpa	20℃以下	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
	40℃	0.9	0.9	0.9	0.8	0.9	0.9	0.9	0.9
	60℃	0.8	0.7	0.6	0.5	0.6	0.7	0.7	0.6
	80℃	0.6	0.4	0.3	0.3	0.3	0.4	0.4	0.3
使用真空圧力	kPa	-101.3
最小曲げ半径mm注2）	推奨使用値	13	22	34	59	55	28	37	60
使用温度		空気、不活性ガス：-45～80℃ 水：0～80℃（凍結なきこと）
材質注3）		ポリエチレン

注1）最高使用圧力と最高使用温度は、チューブまたは継手の仕様のいずれか低い値でご使用ください。
注2）最小曲げ半径は下図の方法で測定した代表値です｡
推奨使用値以上の曲げ半径で使用してください。推奨使用値以下でご使用の場合、チューブが折れる可能性があります。
注3）ポリエチレン樹脂は、鉱油系の油に対して耐久性が劣るため、油分の付着にご留意ください。

最小曲げ半径測定方法

温度20℃の条件下でチューブをU字形に曲げ、
一端は固定して他端を徐々に近付け、
チューブ曲げ部の外径変化率が10%となった時
の2Rを測定する。

注意・禁止事項

①流体が液体の場合、サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損、チューブの破裂の原因となります。また、断熱圧縮による異常な温度上昇が
 ある場合はチューブの破裂の原因となります。
②チューブが揺動する箇所でのご使用は避けてください。
③長期使用または高温使用時には、材質の経時変化により漏れ等が発生する場合がありますので定期的なメンテナンスを実施し、異常が認められた場合はただちに新品と交換してください。
