メカニカル部品技術窓口
絞り込み条件
未確定：候補が20型番あります。
バー長さ(mm)
~mm- 350
- 380
- 440
- 560
- 1100
- 1280
エミッタカートリッジ種類
ワンタッチ管継手
中継ケーブル（IO-Link用）
~mmリモコン
~mm- なし
- 付属
タイプ
~mm出荷日
- すべて
- 19日以内

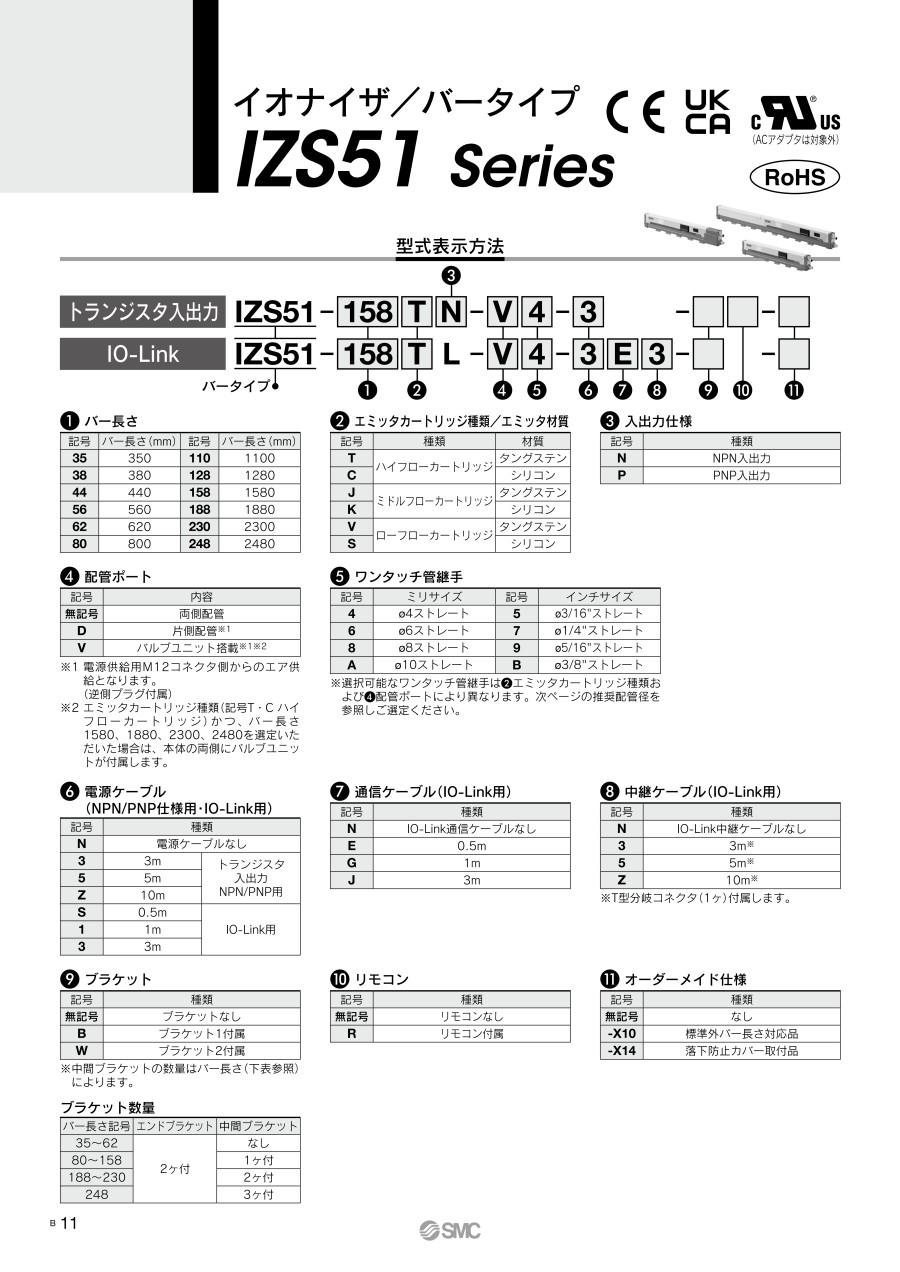

イオナイザ バータイプ IZS51シリーズ
- 通常単価(税別)
- 105,818円～175,075円
- 税込単価
- 116,400円～192,583円
【特長】・省スペース（高さ70mm×幅28mm）コンパクト・フラットボディ狭小...
詳細情報を確認する未確定：候補が20型番あります。
商品情報
外形図
イオナイザ／IZS51-350
イオナイザ／IZS51-380～2480
イオナイザバルブユニット付／IZS51-V
エミッタカートリッジ数n バー長さL
ワンタッチ管継手 ストレート
| 品番 | n（ヶ） | L（mm） |
|---|---|---|
| IZS51-35 | 5 | 350 |
| IZS51-38 | 6 | 380 |
| IZS51-44 | 7 | 440 |
| IZS51-56 | 9 | 560 |
| IZS51-110 | 18 | 1100 |
| IZS51-128 | 21 | 1280 |
| 適用チューブ外径 | A（mm） | |
|---|---|---|
| ミリ | φ4 | 15 |
| φ6 | 15 | |
| φ8 | 17 | |
| φ10 | 24 | |
| インチ | φ1/4" | 16 |
エンドブラケット1／IZS51-BE1
中間ブラケット1／IZS51-BM1
エンドブラケット2／IZS51-BE2
中間ブラケット2／IZS51-BM2
エミッタカートリッジ数n バー長さL
ワンタッチ管継手 ストレート
| 品番 | n（ヶ） | L（mm） |
|---|---|---|
| IZS51-35 | 5 | 350 |
| IZS51-38 | 6 | 380 |
| IZS51-44 | 7 | 440 |
| IZS51-56 | 9 | 560 |
| IZS51-110 | 18 | 1100 |
| IZS51-128 | 21 | 1280 |
| 適用チューブ外径 | A（mm） | |
|---|---|---|
| ミリ | φ4 | 15 |
| φ6 | 15 | |
| φ8 | 17 | |
| φ10 | 24 | |
| インチ | φ1/4" | 16 |
製品仕様
イオナイザ
| イオナイザ機種 | IZS51-□□N（NPN） | IZS51-□□P（PNP） | IZS51-□□L（IO-Link） | |
|---|---|---|---|---|
| イオン発生方式 | コロナ放電式 | |||
| 電圧印加方式 | AC、DC注1） | |||
| 印可電圧注2） | ±7000V | |||
| オフセット電圧注3） | ±30V以内 | |||
| エアパージ | 使用流体 | 空気（清浄乾燥空気） | ||
| 使用圧力 | 0.5MPa以下 | |||
| 保証耐圧力 | 0.7MPa | |||
| 接続チューブ径 | ミリサイズ：φ4、φ6、φ8、φ10 インチサイズ：φ1/4" | |||
| 電源電圧 | DC24V±10% | |||
| 消費電流 | 700mA以下 | |||
| 入力信号注4） | DC（-）と接続 電圧範囲：DC5V以下 消費電流：5mA以下 | DC（+）と接続 電圧範囲：DC19V～電源電圧 消費電流：5mA以下 | - | |
| 出力信号注4） | 最大負荷電流：100mA以下 残留電圧：1V以下 （負荷電流100mA時） 最大印可電圧：DC26.4V | 最大負荷電流：100mA以下 残留電圧：1V以下 （負荷電流100mA時） | - | |
| IO-Link通信注5） | - | - | 電圧範囲：DC18～30V 消費電流：100mA以下 詳細は下表 「IO-Link通信仕様」参照 | |
| 機能 | オートイオンバランス、メンテナンス検知、高電圧異常検知（検知時イオン発生停止）、イオン発生停止入力 | |||
| 有効除電距離 | 50～2000mm | |||
| 周波数設定（最大） | 100Hz | |||
| 使用周囲温度 | 0～+40℃ | |||
| 使用周囲湿度 | 35～80%Rh（結露なきこと） | |||
| IP保護等級 | IP30 | |||
| 適合規格 | CE（EMC指令, RoHS指令）、UKCA、CSA/UL | |||
注1）DCは、正極、負極いずれかを印可
注2）1000MΩ、5pFの高電圧プローブで計測した時の値。
注3）帯電物とイオナイザ間の距離300mmにおいて、エアパージありのとき。
注4）トランジスタ入出力NPN／PNP仕様
注5）IO-Link仕様
IO-Link通信仕様
| IO-Linkタイプ | デバイス |
|---|---|
| IO-Linkバージョン | V1.1 |
| 通信速度 | COM2（38.4kbps） |
| 最小サイクルタイム | 8.0ms |
| プロセスデータ長 | INPUT Data：3byte、Output Data：2byte |
| オンリクエストデータ通信 | 対応 |
| データストレージ機能 | 対応 |
| イベント機能 | 対応 |
| ベンダID | 131（0×0083） |
| デバイスID | 666（0×00029A） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
117,131円 ( 128,844円 ) | 19日目 |
144,598円 ( 159,058円 ) | 19日目 |
137,901円 ( 151,691円 ) | 19日目 |
114,861円 ( 126,347円 ) | 19日目 |
105,818円 ( 116,400円 ) | 19日目 |
114,861円 ( 126,347円 ) | 19日目 |
116,717円 ( 128,389円 ) | 19日目 |
133,900円 ( 147,290円 ) | 19日目 |
124,029円 ( 136,432円 ) | 19日目 |
129,622円 ( 142,584円 ) | 19日目 |
163,148円 ( 179,463円 ) | 19日目 |
118,034円 ( 129,837円 ) | 19日目 |
162,597円 ( 178,857円 ) | 19日目 |
157,554円 ( 173,309円 ) | 19日目 |
129,071円 ( 141,978円 ) | 19日目 |
148,110円 ( 162,921円 ) | 19日目 |
145,552円 ( 160,107円 ) | 19日目 |
161,003円 ( 177,103円 ) | 19日目 |
170,874円 ( 187,961円 ) | 19日目 |
175,075円 ( 192,583円 ) | 19日目 |
詳細情報
基本情報
【特長】
・省スペース（高さ70mm×幅28mm）
コンパクト・フラットボディ
狭小スペースでの設置が可能
・ローメンテナンスカートリッジ
エミッタ周りのエア（エミッタ汚れ低減）とアシストエア（イオン搬送）を集約、従来品よりも、さらにエミッタ汚れを低減
・バルブユニット搭載可
待機中はエアパージを停止して消費エア削減
