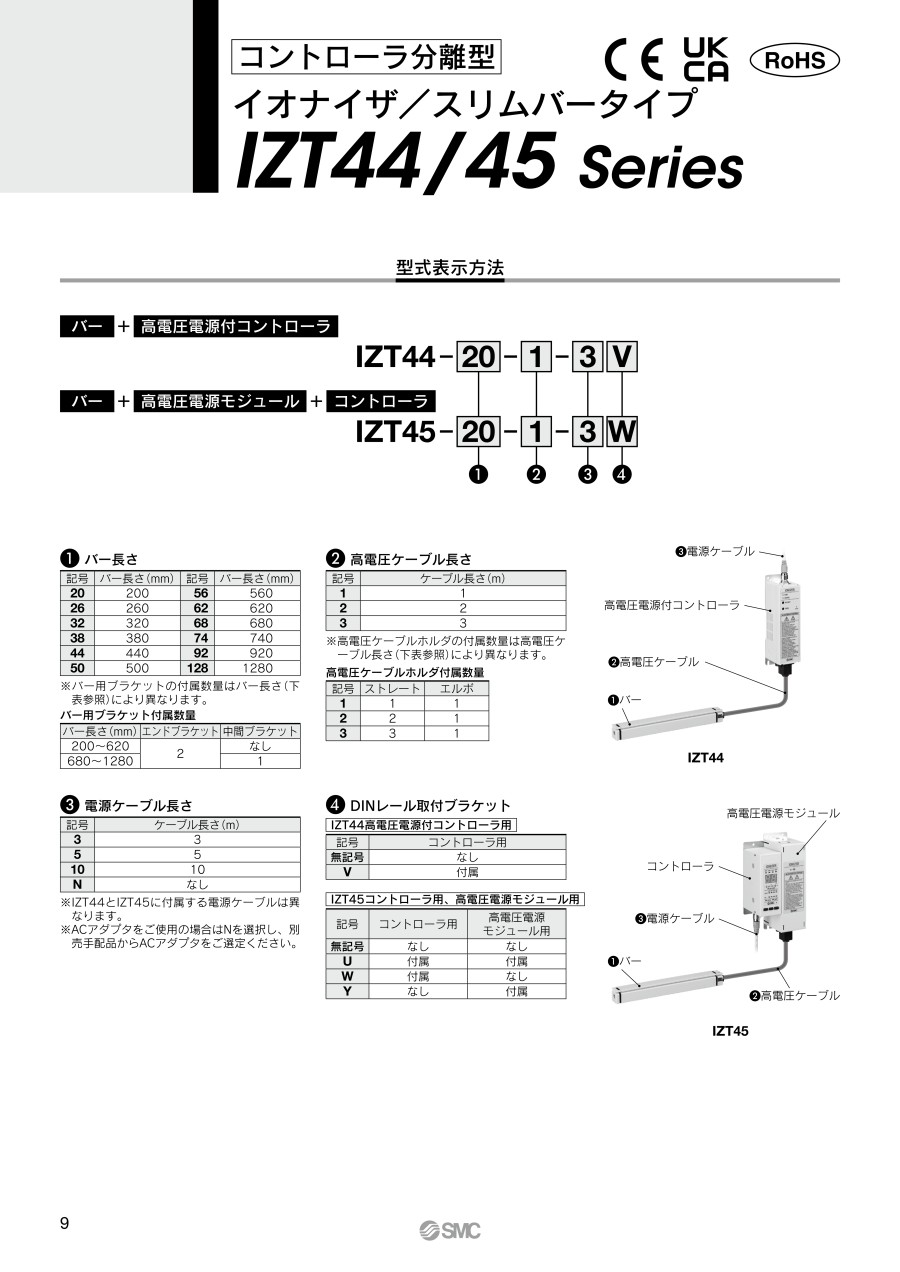

コントローラ分離型イオナイザスリムバータイプ IZT44・IZT45シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 91,545円～203,019円

税込単価: 100,700円～223,321円

【特長】・高帯電ワークを強力除電パルスAC方式×エミッタ数6倍（従来比）・フィ...

詳細情報を確認する

種類
バー形
インジケータ
異常
付加機能
異常信号出力

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が75型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

イオナイザ／IZT44, IZT45

バー長さL1

型式	L1_-1%⁰（mm）
IZT□-20	200
IZT□-26	260
IZT□-32	320
IZT□-38	380
IZT□-44	440
IZT□-50	500
IZT□-56	560
IZT□-62	620
IZT□-68	680
IZT□-74	740
IZT□-92	920
IZT□-128	1280

高電圧ケーブル長さ L2

型式	L2（mm）
IZT□-□-1	1000
IZT□-□-2	2000
IZT□-□-3	3000

IZT44 イオン発生周波数

スイッチ番号	周波数［Hz］
0	1
1	3
2	5
3	8
4	10
5	15
6	20
7	30
8	DC+
9	DC-

IZT45 イオン発生周波数

周波数表示	周波数［Hz］
1	1
3	3
5	5
8	8
10	10
15	15
20	20
30	30
dP	DC+
dn	DC-

エンドブラケット／IZT44-BE
中間ブラケット／IZT44-BM

コントローラ分離型イオナイザスリムバータイプ IZT44・IZT45シリーズ外形図-2

IZTC44用 DINレール取付ブラケット／IZT44-B1

コントローラ分離型イオナイザスリムバータイプ IZT44・IZT45シリーズ外形図-3

電源ケーブル差込時

製品仕様

イオナイザ機種		IZT44	IZT45
イオン発生方式		コロナ放電式
電圧印加方式		AC、DC^注1）
印加電圧		±7000V
消費電流		0.5A以下	0.6A以下（連結時1台あたり+0.5A以下）
電源電圧		DC24V±10%
スイッチ入力	NPN仕様^注2）	-	電圧範囲：DC5V以下消費電流5mA以下
スイッチ入力	PNP仕様^注2）	-	電圧範囲：DC19V～電源電圧消費電流5mA以下
スイッチ出力（オープンコレクタ）	NPN仕様^注2）	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）最大印加電圧：DC26.4V	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）最大印加電圧：DC26.4V
スイッチ出力（オープンコレクタ）	PNP仕様^注2）	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）
機能		高電圧異常検知（検知時イオン発生停止）、出力チェック	オートバランス、メンテナンス検知、高電圧異常検知（検知時イオン発生停止）、イオン発生停止、出力チェック
有効除電距離		50～200mm
使用周囲温度	コントローラ高電圧電源モジュール	0～40℃
使用周囲温度	バー	0～50℃
使用周囲湿度		35～80%Rh（結露なきこと）
材質	コントローラ	カバー：ABS,アルミ	カバー：ABS,アルミ、スイッチ：シリコーンゴム
	高電圧電源モジュール	カバー：ABS,アルミ	カバー：ABS,アルミ
	バー	カバー：ABS、PBT エミッタ：タングステン高電圧ケーブル：シリコーンゴム、PVC
IP保護等級	コントローラ	IP20	IP20
	高電圧電源モジュール	IP20	IP20
	バー	IP40
適合規格		CE（EMC指令、RoHS指令）、UKCA

注1）DCは正極、負極いずれかを印加
注2）IZT44は配線で切替、IZT45はコントローラ操作で切替可能

型番リスト

表示件数

型番

イオンバランス調整機能

バー長さ

(mm)

電源ケーブル長さ

DINレール取付ブラケット

高電圧ケーブル長さ

最小発注数量

なし	200	3m	付属なし	1m	1個
なし	200	3m	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	200	なし	付属なし	1m	1個
なし	200	なし	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	200	なし	付属なし	2m	1個
なし	200	なし	IZT44高電圧電源付コントローラ用付属	2m	1個
なし	200	なし	IZT44高電圧電源付コントローラ用付属	3m	1個
なし	260	3m	付属なし	1m	1個
なし	260	3m	付属なし	2m	1個
なし	260	3m	付属なし	3m	1個
なし	260	なし	付属なし	3m	1個
なし	320	3m	付属なし	1m	1個
なし	320	3m	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	320	なし	付属なし	1m	1個
なし	320	なし	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	320	3m	IZT44高電圧電源付コントローラ用付属	2m	1個
なし	320	なし	付属なし	2m	1個
なし	320	3m	付属なし	3m	1個
なし	320	3m	IZT44高電圧電源付コントローラ用付属	3m	1個
なし	320	10m	IZT44高電圧電源付コントローラ用付属	3m	1個
なし	380	3m	付属なし	1m	1個
なし	380	3m	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	380	3m	付属なし	2m	1個
なし	380	3m	IZT44高電圧電源付コントローラ用付属	2m	1個
なし	380	3m	付属なし	3m	1個
なし	380	3m	IZT44高電圧電源付コントローラ用付属	3m	1個
なし	380	なし	付属なし	3m	1個
なし	440	3m	付属なし	1m	1個
なし	440	3m	付属なし	2m	1個
なし	440	3m	付属なし	3m	1個
なし	500	3m	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	500	3m	付属なし	3m	1個
なし	500	3m	IZT44高電圧電源付コントローラ用付属	3m	1個
なし	500	なし	付属なし	3m	1個
なし	560	3m	付属なし	1m	1個
なし	560	3m	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	560	5m	IZT44高電圧電源付コントローラ用付属	2m	1個
なし	560	なし	IZT44高電圧電源付コントローラ用付属	2m	1個
なし	560	10m	付属なし	3m	1個
なし	620	3m	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	620	3m	付属なし	3m	1個
なし	680	なし	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	680	3m	IZT44高電圧電源付コントローラ用付属	2m	1個
なし	680	3m	IZT44高電圧電源付コントローラ用付属	3m	1個
なし	740	3m	付属なし	1m	1個
なし	740	3m	IZT44高電圧電源付コントローラ用付属	1m	1個
なし	920	なし	付属なし	2m	1個
なし	920	3m	IZT44高電圧電源付コントローラ用付属	3m	1個
なし	920	なし	付属なし	3m	1個
なし	1280	3m	付属なし	2m	1個
なし	1280	3m	付属なし	3m	1個
なし	1280	なし	付属なし	3m	1個
自動	200	3m	IZT45コントローラ用、高電圧電源モジュール用付属	2m	1個
自動	200	3m	IZT45コントローラ用、高電圧電源モジュール用付属	3m	1個
自動	200	5m	IZT45コントローラ用付属	3m	1個
自動	200	10m	IZT45コントローラ用、高電圧電源モジュール用付属	3m	1個
自動	320	3m	IZT45コントローラ用、高電圧電源モジュール用付属	1m	1個
自動	320	なし	付属なし	1m	1個
自動	320	なし	IZT45コントローラ用、高電圧電源モジュール用付属	2m	1個
自動	380	3m	付属なし	1m	1個

通常単価(税別) (税込単価)	通常出荷日

96,035円 ( 105,639円 )	19日目
102,381円 ( 112,619円 )	19日目
91,545円 ( 100,700円 )	19日目
97,891円 ( 107,680円 )	19日目
92,511円 ( 101,762円 )	19日目
98,857円 ( 108,743円 )	19日目
99,822円 ( 109,804円 )	19日目
98,443円 ( 108,287円 )	19日目
99,409円 ( 109,350円 )	19日目
100,374円 ( 110,411円 )	19日目
95,884円 ( 105,472円 )	19日目
100,789円 ( 110,868円 )	19日目
107,135円 ( 117,849円 )	19日目
96,299円 ( 105,929円 )	19日目
102,645円 ( 112,910円 )	19日目
108,101円 ( 118,911円 )	19日目
97,264円 ( 106,990円 )	19日目
102,720円 ( 112,992円 )	19日目
109,066円 ( 119,973円 )	19日目
113,757円 ( 125,133円 )	19日目
103,347円 ( 113,682円 )	19日目
109,693円 ( 120,662円 )	19日目
104,313円 ( 114,744円 )	19日目
110,660円 ( 121,726円 )	19日目
105,279円 ( 115,807円 )	19日目
111,625円 ( 122,788円 )	19日目
100,789円 ( 110,868円 )	19日目
106,445円 ( 117,090円 )	19日目
107,411円 ( 118,152円 )	19日目
108,376円 ( 119,214円 )	19日目
115,764円 ( 127,340円 )	19日目
111,349円 ( 122,484円 )	19日目
117,696円 ( 129,466円 )	19日目
106,860円 ( 117,546円 )	19日目
111,136円 ( 122,250円 )	19日目
117,482円 ( 129,230円 )	19日目
120,028円 ( 132,031円 )	19日目
113,957円 ( 125,353円 )	19日目
117,758円 ( 129,534円 )	19日目
119,828円 ( 131,811円 )	19日目
115,412円 ( 126,953円 )	19日目
119,476円 ( 131,424円 )	19日目
124,933円 ( 137,426円 )	19日目
125,898円 ( 138,488円 )	19日目
119,965円 ( 131,962円 )	19日目
126,312円 ( 138,943円 )	19日目
123,691円 ( 136,060円 )	19日目
135,492円 ( 149,041円 )	19日目
124,656円 ( 137,122円 )	19日目
143,909円 ( 158,300円 )	19日目
144,874円 ( 159,361円 )	19日目
140,384円 ( 154,422円 )	19日目
155,146円 ( 170,661円 )	19日目
156,112円 ( 171,723円 )	19日目
155,284円 ( 170,812円 )	19日目
162,734円 ( 179,007円 )	19日目
158,934円 ( 174,827円 )	19日目
145,552円 ( 160,107円 )	19日目
152,864円 ( 168,150円 )	19日目
155,146円 ( 170,661円 )	19日目

基本情報

基本情報

【特長】
・高帯電ワークを強力除電
パルスAC方式×エミッタ数6倍（従来比）
・フィルム、樹脂等の除電に最適
・狭小スペースに設置が可能：高さ23mm × 幅20mm
・エア供給なしでの強力除電
・高速除電：減衰時間約60％短縮（イオン発生周波数：30Hz、エアなし、既存品との比較）
・分岐ケーブルによる両方向除電
1台の高電圧電源で対応可能
・1台のコントローラで最大4台のバー接続が可能（IZT45）
バーとノズルの混載接続も可能
・モジュールの多彩な接続方法により自由なレイアウトが可能（IZT45）
コントローラ～バー最大設置距離：15m（IZT45）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
