メカニカル部品技術窓口

絞り込み条件

未確定：候補が110型番あります。

シリンダ径(φ)
~mm
- 26
- 31
- 37
- 44
- 51
- 62
- 76
ストローク S(mm)
~mm
- 11.5
- 12.1
- 12.3
- 13
- 13.5
- 13.8
- 14.5
- 14.7
- 15.3
- 15.5
- 15.6
- 16.6
- 17.6
- 18.5
- 20
- 20.5
- 21.5
- 22.5
- 23.5
- 24
- 25
- 25.5
- 26
- 26.5
- 27.5
- 28.5
- 30
- 33.5
- 34.5
- 35
- 36
- 40
回転角度 θ
~mm
- 45°
- 60°
- 90°
- 30°
回転方向
~mm
- 右
- 左
オプション
~mm
動作確認方式
~mm
寸法D(mm)
~mm
- 36
- 40
- 48
- 55
- 65
- 75
- 90
タイプ
~mm
出荷日
- すべて
- 9日以内

コスメック

油圧複動スイングクランプ LHA

カタログ |

通常単価(税別): 71,000円～120,820円

税込単価: 78,100円～132,902円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスメック

通常出荷日：9 日目

【特長】・ロングレバーに対応・高速動作と高い耐久性の旋回機構・優れたクーラント...

作動方式
移動旋回
支持形式
ロッド側フランジ
ロッド先端形状
おねじ
最大圧力 (MPa)
7
付加機能
なし
種別
本体
配管方式
ガスケットタイプ（Gネジプラグ付）

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
本体にはレバーを付属しておりません。

未確定：候補が110型番あります。

型番リスト
詳細情報

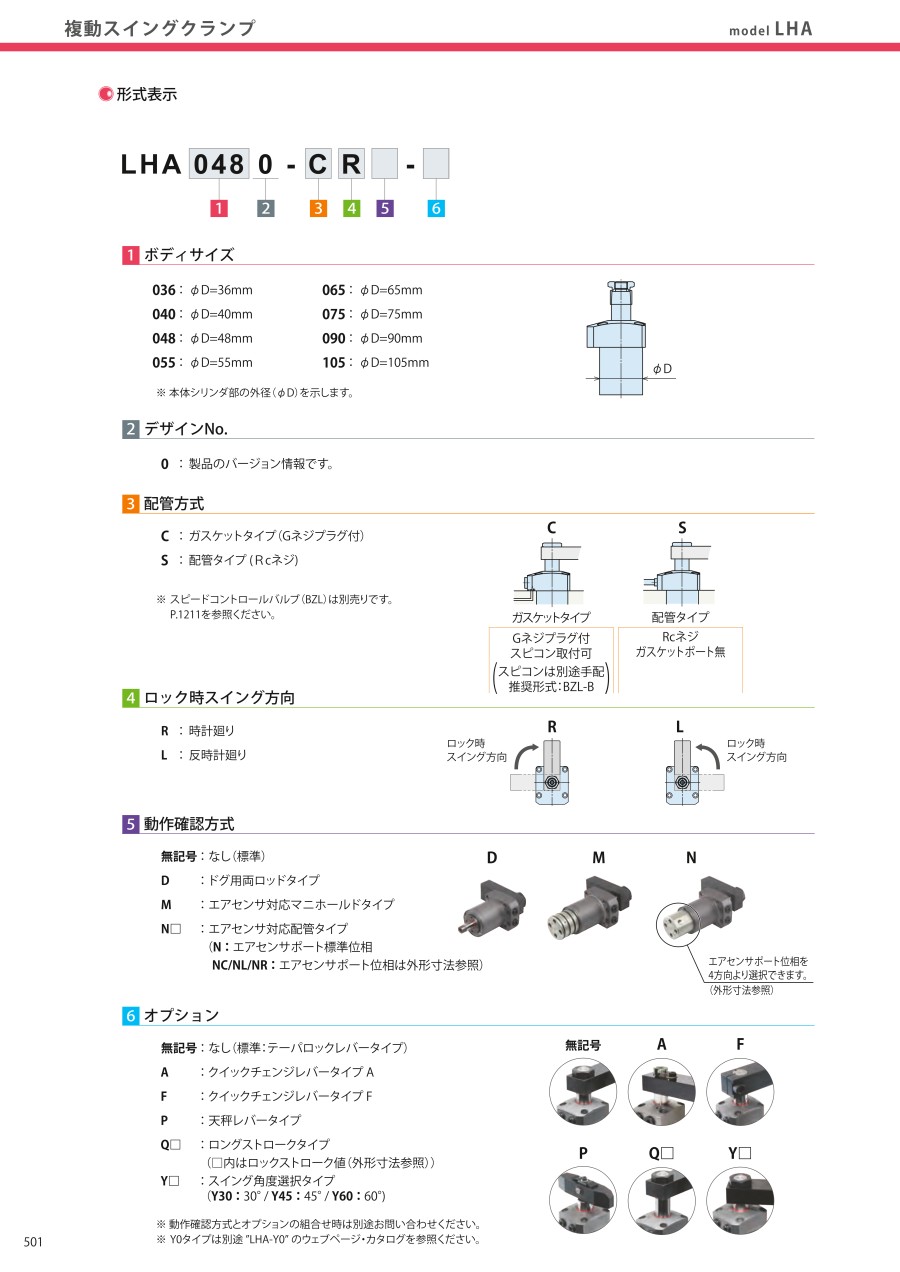

カタログ

型番リスト

表示件数

型番

シリンダ径

(φ)

ストローク S

(mm)

回転角度 θ

回転方向

オプション

動作確認方式

寸法D

(mm)

最小発注数量

26	13.5	90°	左	天秤レバータイプ	なし（標準）	36	1個
26	20.5	90°	左	ロングストロークタイプ（ロックストローク：15mm）	なし（標準）	36	1個
26	25.5	90°	左	ロングストロークタイプ（ロックストローク：20mm）	なし（標準）	36	1個
26	11.5	45°	左	スイング角度選択タイプ	なし（標準）	36	1個
26	13.5	90°	左	なし（標準：テーパロックレバータイプ）	ドグ用両ロッドタイプ	36	1個
26	13.5	90°	左	なし（標準：テーパロックレバータイプ）	エアセンサ対応マニホールドタイプ	36	1個
26	13.5	90°	左	なし（標準：テーパロックレバータイプ）	エアセンサ対応配管タイプ（エアセンサポート標準位相）	36	1個
26	13.5	90°	右	なし（標準：テーパロックレバータイプ）	なし（標準）	36	1個
26	13.5	90°	右	天秤レバータイプ	なし（標準）	36	1個
26	20.5	90°	右	ロングストロークタイプ（ロックストローク：15mm）	なし（標準）	36	1個
26	25.5	90°	右	ロングストロークタイプ（ロックストローク：20mm）	なし（標準）	36	1個
26	11.5	45°	右	スイング角度選択タイプ	なし（標準）	36	1個
26	13.5	90°	右	なし（標準：テーパロックレバータイプ）	ドグ用両ロッドタイプ	36	1個
26	13.5	90°	右	なし（標準：テーパロックレバータイプ）	エアセンサ対応マニホールドタイプ	36	1個
26	13.5	90°	右	なし（標準：テーパロックレバータイプ）	エアセンサ対応配管タイプ（エアセンサポート標準位相）	36	1個
31	14.5	90°	左	なし（標準：テーパロックレバータイプ）	なし（標準）	40	1個
31	14.5	90°	左	天秤レバータイプ	なし（標準）	40	1個
31	21.5	90°	左	ロングストロークタイプ（ロックストローク：15mm）	なし（標準）	40	1個
31	26.5	90°	左	ロングストロークタイプ（ロックストローク：20mm）	なし（標準）	40	1個
31	34.5	90°	左	ロングストロークタイプ（ロックストローク：25mm）	なし（標準）	40	1個
31	11.5	30°	左	スイング角度選択タイプ	なし（標準）	40	1個
31	12.3	45°	左	スイング角度選択タイプ	なし（標準）	40	1個
31	14.5	90°	左	なし（標準：テーパロックレバータイプ）	ドグ用両ロッドタイプ	40	1個
31	14.5	90°	左	なし（標準：テーパロックレバータイプ）	エアセンサ対応マニホールドタイプ	40	1個
31	14.5	90°	左	なし（標準：テーパロックレバータイプ）	エアセンサ対応配管タイプ（エアセンサポート標準位相）	40	1個
31	14.5	90°	右	なし（標準：テーパロックレバータイプ）	なし（標準）	40	1個
31	14.5	90°	右	天秤レバータイプ	なし（標準）	40	1個
31	21.5	90°	右	ロングストロークタイプ（ロックストローク：15mm）	なし（標準）	40	1個
31	26.5	90°	右	ロングストロークタイプ（ロックストローク：20mm）	なし（標準）	40	1個
31	11.5	30°	右	スイング角度選択タイプ	なし（標準）	40	1個
31	14.5	90°	右	なし（標準：テーパロックレバータイプ）	ドグ用両ロッドタイプ	40	1個
31	14.5	90°	右	なし（標準：テーパロックレバータイプ）	エアセンサ対応マニホールドタイプ	40	1個
31	14.5	90°	右	なし（標準：テーパロックレバータイプ）	エアセンサ対応配管タイプ（エアセンサポート標準位相）	40	1個
37	15.5	90°	左	なし（標準：テーパロックレバータイプ）	なし（標準）	48	1個
37	15.5	90°	左	天秤レバータイプ	なし（標準）	48	1個
37	22.5	90°	左	ロングストロークタイプ（ロックストローク：15mm）	なし（標準）	48	1個
37	27.5	90°	左	ロングストロークタイプ（ロックストローク：20mm）	なし（標準）	48	1個
37	36	90°	左	ロングストロークタイプ（ロックストローク：25mm）	なし（標準）	48	1個
37	12.1	30°	左	スイング角度選択タイプ	なし（標準）	48	1個
37	13	45°	左	スイング角度選択タイプ	なし（標準）	48	1個
37	13.8	60°	左	スイング角度選択タイプ	なし（標準）	48	1個
37	15.5	90°	左	なし（標準：テーパロックレバータイプ）	ドグ用両ロッドタイプ	48	1個
37	15.5	90°	左	なし（標準：テーパロックレバータイプ）	エアセンサ対応マニホールドタイプ	48	1個
37	15.5	90°	左	なし（標準：テーパロックレバータイプ）	エアセンサ対応配管タイプ（エアセンサポート標準位相）	48	1個
37	15.5	90°	右	なし（標準：テーパロックレバータイプ）	なし（標準）	48	1個
37	15.5	90°	右	天秤レバータイプ	なし（標準）	48	1個
37	22.5	90°	右	ロングストロークタイプ（ロックストローク：15mm）	なし（標準）	48	1個
37	27.5	90°	右	ロングストロークタイプ（ロックストローク：20mm）	なし（標準）	48	1個
37	36	90°	右	ロングストロークタイプ（ロックストローク：25mm）	なし（標準）	48	1個
37	12.1	30°	右	スイング角度選択タイプ	なし（標準）	48	1個
37	13	45°	右	スイング角度選択タイプ	なし（標準）	48	1個
37	13.8	60°	右	スイング角度選択タイプ	なし（標準）	48	1個
37	15.5	90°	右	なし（標準：テーパロックレバータイプ）	ドグ用両ロッドタイプ	48	1個
37	15.5	90°	右	なし（標準：テーパロックレバータイプ）	エアセンサ対応マニホールドタイプ	48	1個
37	15.5	90°	右	なし（標準：テーパロックレバータイプ）	エアセンサ対応配管タイプ（エアセンサポート標準位相）	48	1個
44	18.5	90°	左	なし（標準：テーパロックレバータイプ）	なし（標準）	55	1個
44	18.5	90°	左	クイックチェンジレバータイプF	なし（標準）	55	1個
44	18.5	90°	左	天秤レバータイプ	なし（標準）	55	1個
44	23.5	90°	左	ロングストロークタイプ（ロックストローク：15mm）	なし（標準）	55	1個
44	28.5	90°	左	ロングストロークタイプ（ロックストローク：20mm）	なし（標準）	55	1個

通常単価(税別) (税込単価)	通常出荷日

79,680円 ( 87,648円 )	9日目
87,150円 ( 95,865円 )	9日目
88,980円 ( 97,878円 )	9日目
76,180円 ( 83,798円 )	9日目
77,250円 ( 84,975円 )	9日目
87,300円 ( 96,030円 )	9日目
87,300円 ( 96,030円 )	9日目
71,000円 ( 78,100円 )	9日目
79,680円 ( 87,648円 )	9日目
87,150円 ( 95,865円 )	9日目
88,980円 ( 97,878円 )	9日目
76,180円 ( 83,798円 )	9日目
77,250円 ( 84,975円 )	9日目
87,300円 ( 96,030円 )	9日目
87,300円 ( 96,030円 )	9日目
71,310円 ( 78,441円 )	9日目
79,990円 ( 87,989円 )	9日目
87,450円 ( 96,195円 )	9日目
89,280円 ( 98,208円 )	9日目
90,960円 ( 100,056円 )	9日目
76,490円 ( 84,139円 )	9日目
76,490円 ( 84,139円 )	9日目
77,550円 ( 85,305円 )	9日目
87,610円 ( 96,371円 )	9日目
87,610円 ( 96,371円 )	9日目
71,310円 ( 78,441円 )	9日目
79,990円 ( 87,989円 )	9日目
87,450円 ( 96,195円 )	9日目
89,280円 ( 98,208円 )	9日目
76,490円 ( 84,139円 )	9日目
77,550円 ( 85,305円 )	9日目
87,610円 ( 96,371円 )	9日目
87,610円 ( 96,371円 )	9日目
74,660円 ( 82,126円 )	9日目
83,340円 ( 91,674円 )	9日目
90,810円 ( 99,891円 )	9日目
92,630円 ( 101,893円 )	9日目
94,310円 ( 103,741円 )	9日目
79,840円 ( 87,824円 )	9日目
79,840円 ( 87,824円 )	9日目
79,840円 ( 87,824円 )	9日目
82,120円 ( 90,332円 )	9日目
92,790円 ( 102,069円 )	9日目
92,790円 ( 102,069円 )	9日目
74,660円 ( 82,126円 )	9日目
83,340円 ( 91,674円 )	9日目
90,810円 ( 99,891円 )	9日目
92,630円 ( 101,893円 )	9日目
94,310円 ( 103,741円 )	9日目
79,840円 ( 87,824円 )	9日目
79,840円 ( 87,824円 )	9日目
79,840円 ( 87,824円 )	9日目
82,120円 ( 90,332円 )	9日目
92,790円 ( 102,069円 )	9日目
92,790円 ( 102,069円 )	9日目
83,190円 ( 91,509円 )	9日目
79,680円 ( 87,648円 )	9日目
93,400円 ( 102,740円 )	9日目
100,250円 ( 110,275円 )	9日目
101,930円 ( 112,123円 )	9日目

基本情報

基本情報

【特長】
・ロングレバーに対応
・高速動作と高い耐久性の旋回機構
・優れたクーラント対策

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
本体にはレバーを付属しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

油圧複動スイングクランプ LHAのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品油圧複動スイングクランプ LHA	油圧複動リンククランプ LKA	油圧単動スイングクランプ LG	油圧単動リンククランプ LJ	ロータリクランプシリンダ（平面回転／ショートストロークタイプ） QDKシリーズ	クランプシリンダ耐強磁界オートスイッチ CKG1・CKP1・CK1・CKGA・CKPAシリーズ
メーカー	コスメック	コスメック	コスメック	コスメック	AirTAC（エアタック）	SMC
通常価格	71,000円-	47,540円 -	63,380円 -	46,320円 -	4,718円 -	10,097円 -
通常出荷日	9日目	9日目	9日目	9日目	3日目〜	6日目〜
作動方式	移動旋回	直進ストローク	移動旋回	直進ストローク	移動旋回	直進ストローク
支持形式	ロッド側フランジ	ロッド側フランジ	ロッド側フランジ	ロッド側フランジ	両端タップ	クレビス
ロッド先端形状	おねじ	ピン穴	おねじ	ピン穴	四角	クレビス形
最大圧力(MPa)	7	7	7	7	1	1
付加機能	なし	なし	なし	なし	なし	なし(標準)
