スプリングピン（ステンレス波形・軽荷重用）
- 通常単価(税別)
- 24円
- 税込単価
- 26円
連結や位置決め、ねじの回り止めなどの目的に使用するスプリングピン。【特長】・数...
詳細情報を確認する閲覧中の商品と併せてご検討ください

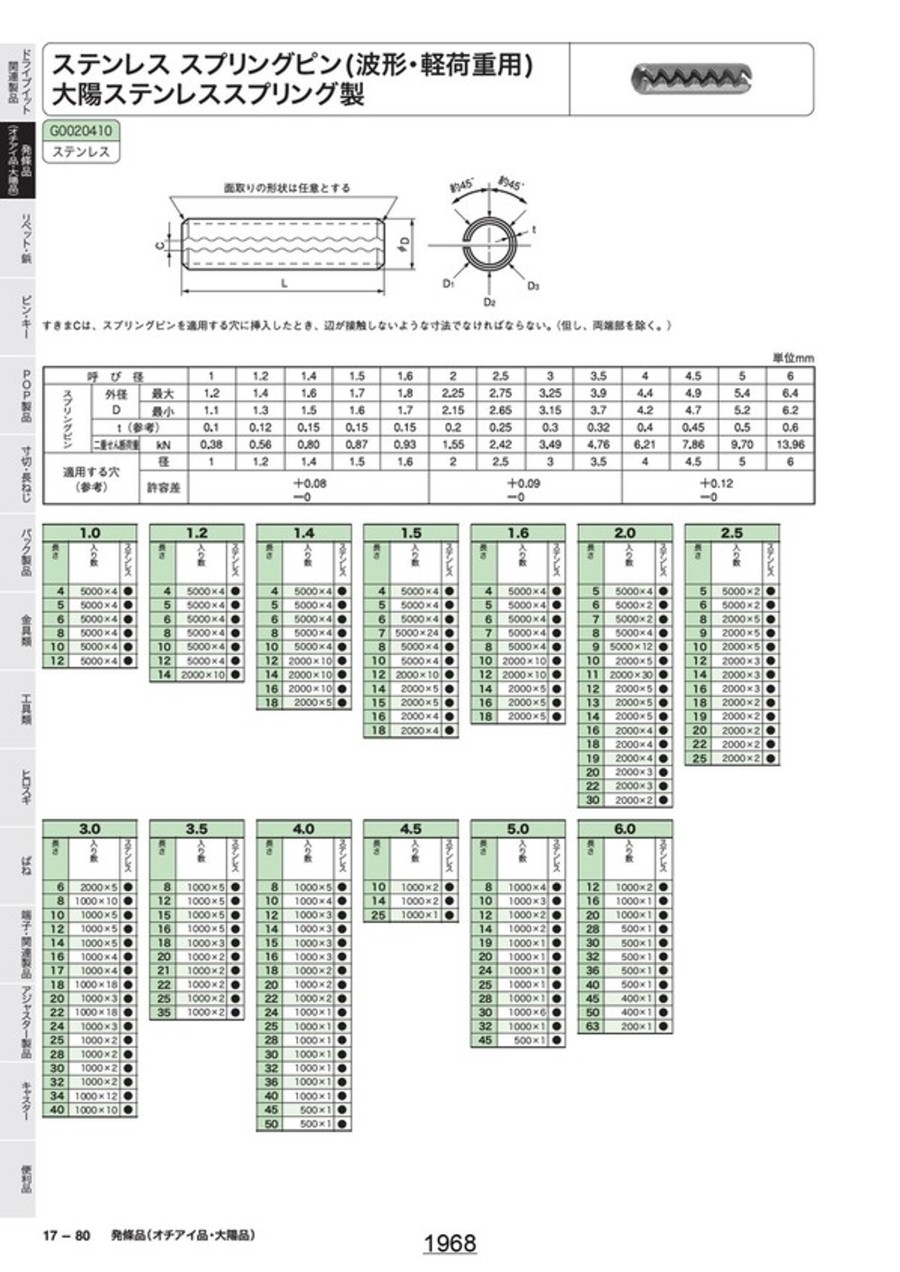

SPRINGPINL-SUS-2-12の仕様・寸法情報
商品情報
製品仕様
商品外観
コンパクトのヒンジ用にスプリングピンが使用されている。
外形図
※すきまCは、スプリングピンを適用する穴に挿入したとき、辺が接触しないような寸法でなければならない。（但し、両端部を除く。）
（単位：mm）
| 呼び径 | 2 | ||
|---|---|---|---|
| スプリングピン | 外径D | 最大 | 2.25 |
| 最小 | 2.15 | ||
| t（参考） | 0.2 | ||
| 二重せん断荷重 | kN | 1.55 | |
| 適用する穴（参考） | 径 | 2 | |
| 許容差 | +0.09 -0 | ||
詳細情報
基本情報
連結や位置決め、ねじの回り止めなどの目的に使用するスプリングピン。
【特長】
・数種類の打ち込むピンの総称
・2個以上の部品に棒状又はロール状の形状をした商品を精度のある穴に差し込む
・ばね性のある板材を丸め加工して合わせ目にすき間を設けラジアル（放射線状）方向へのばね力を利用
・ストッパーとヒンジなど複数の役割を合わせ持つことが可能
・動的荷重が加わる場合は定められた挿入方向をおすすめ
【用途】
・一般用に比較し、板厚が薄く相手の材質がアルミ、樹脂など挿入荷重を低く抑える箇所に適している
