1軸クロスローラゴニオステージ ウォームギヤ（B56）

  • 数量スライド割引
通常単価(税別)
78,948円～95,720円
税込単価
86,843円～105,292円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

1軸アリ式ゴニオステージ（B54）

駿河精機

1軸アリ式ゴニオステージ（B54）
4
通常価格(税別)： 32,000円 (税込価格：35,200円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

1軸クロスローラゴニオステージ マイクロメータ（B58）

駿河精機

1軸クロスローラゴニオステージ マイクロメータ（B58）
5
通常価格(税別)： 78,260円 (税込価格：86,086円)

通常出荷日：在庫品1日目

移動ガイドにクロスローラ・送り機構にウォームギヤを採用した高精度かつ操作感のよ...

詳細情報を確認する
  • 種類
    X軸
  • 送り方式
    ウォームギア
  • 移動ガイド
    クロスローラ
  • 移動量（範囲） (deg)
    ～±10.0
  • 透過穴(テーブルセンタ穴)
    なし
  • 送りツマミ位置
    センタ
  • クランプ
    標準
  • ゴニオ軸数
    1軸
  • 送り方式
    送りねじ_つまみ
  • 回転中心振れ精度 (mm)
    0.01
未確定：候補が20型番あります。
数量：

型番リスト

表示件数
  • 1
    • 型番
    B56-50L
    B56-50LR
    B56-50U
    B56-50UR
    B56-50W
    B56-50WR
    B56-60SL
    B56-60SLR
    B56-60ST
    B56-60STR
    B56-60SU
    B56-60SUR
    B56-60SW
    B56-60SWR
    B56-70SL
    B56-70SLR
    B56-70SU
    B56-70SUR
    B56-70SW
    B56-70SWR

    耐荷重（範囲）

    (N)

    テーブル長さ（範囲）

    (mm)

    テーブル幅（範囲）

    (mm)

    回転中心高さ（範囲）

    (mm)

    製品高さ（範囲）

    (mm)

    テーブル材質

    テーブルサイズ(長さ) L

    (mm)

    テーブルサイズ(幅) W

    (mm)

    耐荷重

    (N)

    ゴニオステージ回転中心高さ

    (mm)

    テーブルサイズ(厚み) H

    (mm)

    ストローク(α角度)

    (deg)

    勝手違い

    テーブル表面処理

    バーニア最小読取り

    (°)

    つまみ一回転の移動量

    (°)

    許容モーメント荷重

    (N・m)

    モーメント剛性

    ("/N・cm)

    自重

    (kg)

    付属品

    		RoHS?最小発注数量
    5.1～30.0
    41～60
    41～60
    61～80
    15.1～20.0
    [黄銅] 真鍮
    50
    50
    29.4
    68±0.2
    18
    ±8
    標準
    ニッケルクロームメッキ
    0.1
    ≒1.2
    ピッチ 1.5 / ヨー 1.2 / ロール 2.5
    ピッチ 0.42 / ヨー 0.16 / ロール 0.23
    0.31
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    61～80
    15.1～20.0
    [黄銅] 真鍮
    50
    50
    29.4
    68±0.2
    18
    ±8
    左右
    ニッケルクロームメッキ
    0.1
    ≒1.2
    ピッチ 1.5 / ヨー 1.2 / ロール 2.5
    ピッチ 0.42 / ヨー 0.16 / ロール 0.23
    0.31
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    41～60
    15.1～20.0
    [黄銅] 真鍮
    50
    50
    29.4
    50±0.2
    18
    ±10
    標準
    ニッケルクロームメッキ
    0.1
    ≒1.56
    ピッチ 1.5 / ヨー 1.2 / ロール 2.5
    ピッチ 0.42 / ヨー 0.16 / ロール 0.23
    0.31
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    41～60
    15.1～20.0
    [黄銅] 真鍮
    50
    50
    29.4
    50±0.2
    18
    ±10
    左右
    ニッケルクロームメッキ
    0.1
    ≒1.56
    ピッチ 1.5 / ヨー 1.2 / ロール 2.5
    ピッチ 0.42 / ヨー 0.16 / ロール 0.23
    0.31
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    81～100
    15.1～20.0
    [黄銅] 真鍮
    50
    50
    29.4
    86±0.2
    18
    ±6
    標準
    ニッケルクロームメッキ
    0.1
    ≒0.96
    ピッチ 1.5 / ヨー 1.2 / ロール 2.5
    ピッチ 0.42 / ヨー 0.16 / ロール 0.23
    0.31
    六角穴付ボルト M3-6 4本
    10
    1個
    5.1～30.0
    41～60
    41～60
    81～100
    15.1～20.0
    [黄銅] 真鍮
    50
    50
    29.4
    86±0.2
    18
    ±6
    左右
    ニッケルクロームメッキ
    0.1
    ≒0.96
    ピッチ 1.5 / ヨー 1.2 / ロール 2.5
    ピッチ 0.42 / ヨー 0.16 / ロール 0.23
    0.31
    六角穴付ボルト M3-6 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    61～80
    20.1～25.0
    アルミニウム
    60
    60
    49
    75±0.2
    25
    ±8
    標準
    黒アルマイト
    0.1
    ≒1.60
    ピッチ 1.5 / ヨー 2.0 / ロール 2.6
    ピッチ 0.27 / ヨー 0.09 / ロール 0.10
    0.33
    六角穴付ボルトM4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    61～80
    20.1～25.0
    アルミニウム
    60
    60
    49
    75±0.2
    25
    ±8
    左右
    黒アルマイト
    0.1
    ≒1.60
    ピッチ 1.5 / ヨー 2.0 / ロール 2.6
    ピッチ 0.27 / ヨー 0.09 / ロール 0.10
    0.33
    六角穴付ボルトM4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    101～
    20.1～25.0
    アルミニウム
    60
    60
    49
    125±0.2
    25
    ±4
    標準
    黒アルマイト
    0.05
    ≒1.00
    ピッチ 1.5 / ヨー 2.0 / ロール 2.6
    ピッチ 0.27 / ヨー 0.09 / ロール 0.10
    0.33
    六角穴付ボルトM4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    101～
    20.1～25.0
    アルミニウム
    60
    60
    49
    125±0.2
    25
    ±4
    左右
    黒アルマイト
    0.05
    ≒1.00
    ピッチ 1.5 / ヨー 2.0 / ロール 2.6
    ピッチ 0.27 / ヨー 0.09 / ロール 0.10
    0.33
    六角穴付ボルトM4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    41～60
    20.1～25.0
    アルミニウム
    60
    60
    49
    50±0.2
    25
    ±10
    標準
    黒アルマイト
    0.1
    ≒2.25
    ピッチ 1.5 / ヨー 2.0 / ロール 2.6
    ピッチ 0.27 / ヨー 0.09 / ロール 0.10
    0.33
    六角穴付ボルトM4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    41～60
    20.1～25.0
    アルミニウム
    60
    60
    49
    50±0.2
    25
    ±10
    左右
    黒アルマイト
    0.1
    ≒2.25
    ピッチ 1.5 / ヨー 2.0 / ロール 2.6
    ピッチ 0.27 / ヨー 0.09 / ロール 0.10
    0.33
    六角穴付ボルトM4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    81～100
    20.1～25.0
    アルミニウム
    60
    60
    49
    100±0.2
    25
    ±5
    標準
    黒アルマイト
    0.05
    ≒1.25
    ピッチ 1.5 / ヨー 2.0 / ロール 2.6
    ピッチ 0.27 / ヨー 0.09 / ロール 0.10
    0.33
    六角穴付ボルトM4-10 4本
    10
    1個
    30.1～50.0
    41～60
    41～60
    81～100
    20.1～25.0
    アルミニウム
    60
    60
    49
    100±0.2
    25
    ±5
    左右
    黒アルマイト
    0.05
    ≒1.25
    ピッチ 1.5 / ヨー 2.0 / ロール 2.6
    ピッチ 0.27 / ヨー 0.09 / ロール 0.10
    0.33
    六角穴付ボルトM4-10 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    81～100
    25.1～30.0
    アルミニウム
    70
    70
    49
    96±0.2
    26
    ±7
    標準
    白アルマイト
    0.1
    ≒1.20
    ピッチ 3.6 / ヨー 2.8 / ロール 5.7
    ピッチ 0.17 / ヨー 0.06 / ロール 0.06
    0.57
    六角穴付ボルトM4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    81～100
    25.1～30.0
    アルミニウム
    70
    70
    49
    96±0.2
    26
    ±7
    左右
    白アルマイト
    0.1
    ≒1.20
    ピッチ 3.6 / ヨー 2.8 / ロール 5.7
    ピッチ 0.17 / ヨー 0.06 / ロール 0.06
    0.57
    六角穴付ボルトM4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    61～80
    25.1～30.0
    アルミニウム
    70
    70
    49
    70±0.2
    26
    ±9
    標準
    白アルマイト
    0.1
    ≒1.53
    ピッチ 3.6 / ヨー 2.8 / ロール 5.7
    ピッチ 0.17 / ヨー 0.06 / ロール 0.06
    0.57
    六角穴付ボルトM4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    61～80
    25.1～30.0
    アルミニウム
    70
    70
    49
    70±0.2
    26
    ±9
    左右
    白アルマイト
    0.1
    ≒1.53
    ピッチ 3.6 / ヨー 2.8 / ロール 5.7
    ピッチ 0.17 / ヨー 0.06 / ロール 0.06
    0.57
    六角穴付ボルトM4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    101～
    25.1～30.0
    アルミニウム
    70
    70
    49
    122±0.2
    26
    ±5
    標準
    白アルマイト
    0.1
    ≒0.96
    ピッチ 3.6 / ヨー 2.8 / ロール 5.7
    ピッチ 0.17 / ヨー 0.06 / ロール 0.06
    0.57
    六角穴付ボルトM4-8 4本
    10
    1個
    30.1～50.0
    61～90
    61～90
    101～
    25.1～30.0
    アルミニウム
    70
    70
    49
    122±0.2
    26
    ±5
    左右
    白アルマイト
    0.1
    ≒0.96
    ピッチ 3.6 / ヨー 2.8 / ロール 5.7
    ピッチ 0.17 / ヨー 0.06 / ロール 0.06
    0.57
    六角穴付ボルトM4-8 4本
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    78,948円
    ( 86,843円 )
    4日目
    78,948円
    ( 86,843円 )
    4日目
    87,720円
    ( 96,492円 )
    4日目
    78,948円
    ( 86,843円 )
    4日目
    78,948円
    ( 86,843円 )
    4日目
    78,948円
    ( 86,843円 )
    4日目
    82,170円
    ( 90,387円 )
    4日目
    82,170円
    ( 90,387円 )
    4日目
    82,170円
    ( 90,387円 )
    4日目
    82,170円
    ( 90,387円 )
    4日目
    82,170円
    ( 90,387円 )
    4日目
    82,170円
    ( 90,387円 )
    4日目
    82,170円
    ( 90,387円 )
    4日目
    82,170円
    ( 90,387円 )
    4日目
    95,720円
    ( 105,292円 )
    18日目
    95,720円
    ( 105,292円 )
    4日目
    95,720円
    ( 105,292円 )
    4日目
    95,720円
    ( 105,292円 )
    4日目
    95,720円
    ( 105,292円 )
    4日目
    95,720円
    ( 105,292円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    移動ガイドにクロスローラ・送り機構にウォームギヤを採用した高精度かつ操作感のよい1軸のゴニオステージです。頻繁に操作したい場合に最適です。
    【特長】・高精度
    　　回転中心振れ精度は0.01mm以下と高精度
    ・豊富なバリエーション
    　　側面にバーニア目盛がついているほか、設置場所にあわせ、クランプ位置をＬ・Rより選択可能
    【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
    ・半導体や計測器関連の生産、組立、検査工程の位置決め

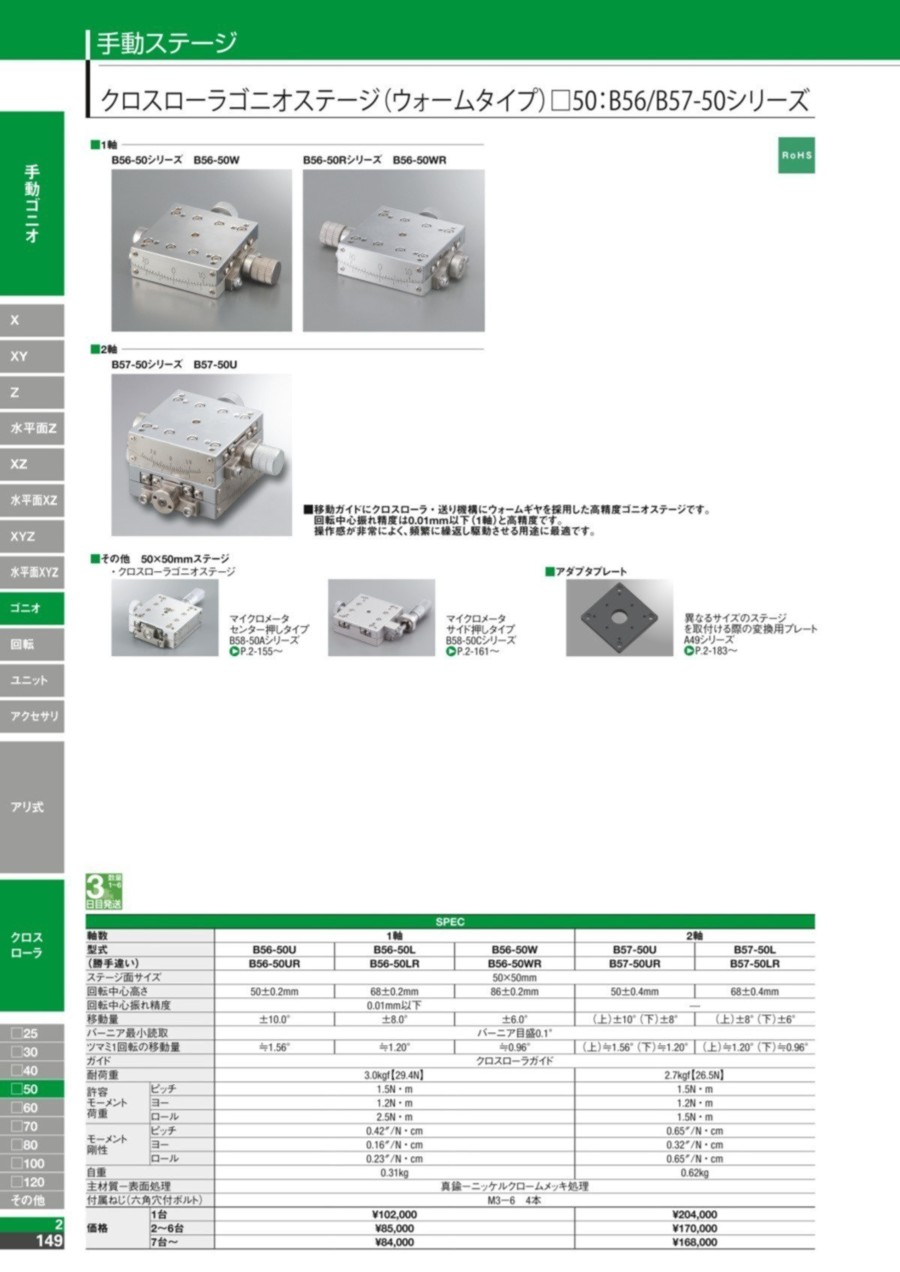

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
