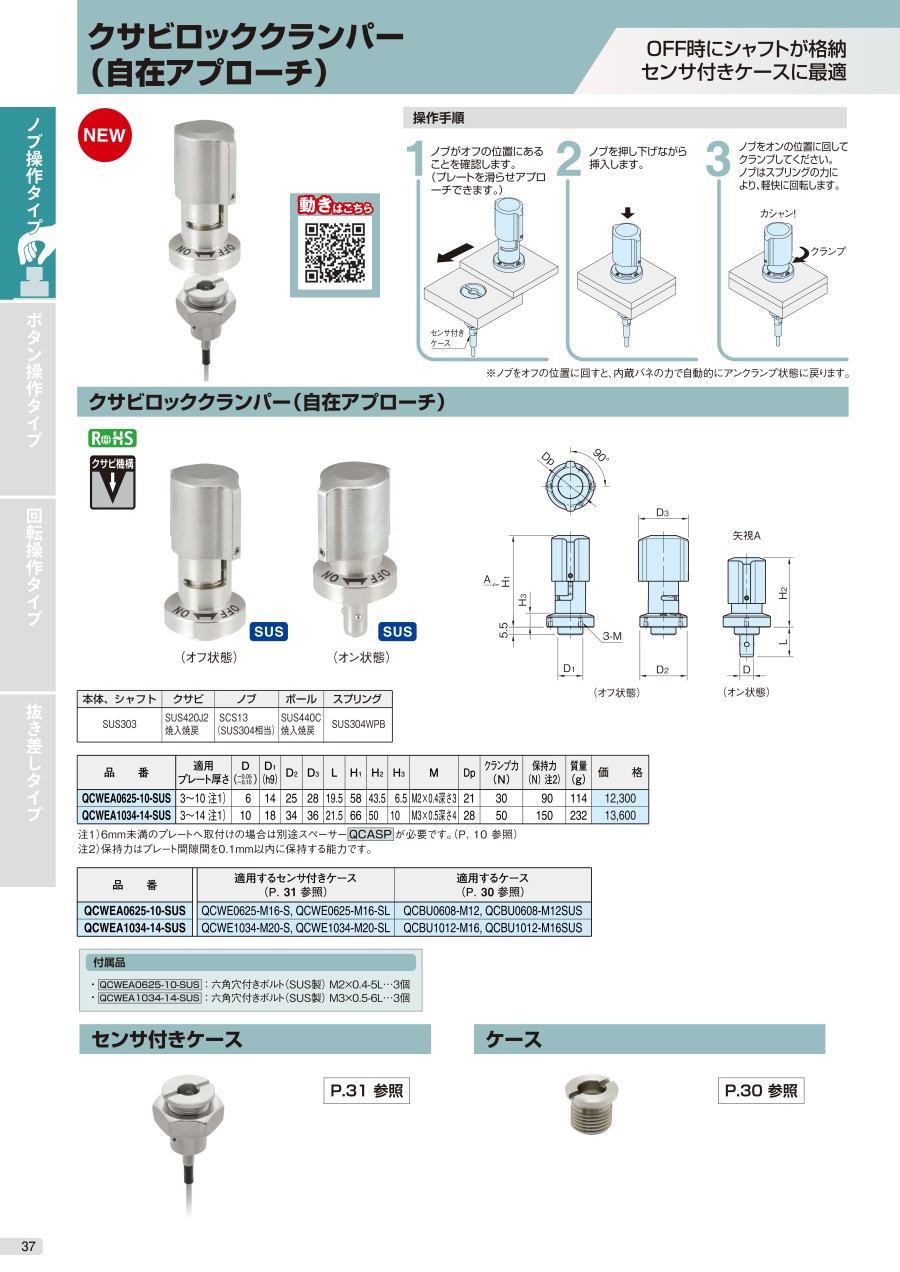

クサビロッククランパー（自在アプローチ）
- 通常単価(税別)
- 11,480円～12,690円
- 税込単価
- 12,628円～13,959円
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わ...
詳細を確認- 6mm未満のプレートへ取付けの場合は別途スペーサーQCASPが必要です。（メーカーカタログのP.13をご参照ください）
- 保持力はプレート間隙間を0.1mm以内に保持する能力です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,480円 ( 12,628円 ) | 4日目 |
12,690円 ( 13,959円 ) | 4日目 |
詳細情報
基本情報
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。
【特長】
・工具不要：誰でも簡単に締められます
・ワンタッチで固定：ワンタッチでクランプ・アンクランプを切り替えられます
・誰でも同じ強さで固定：作業者による締める力のばらつきがなくなります
・ON/OFFが一目瞭然：つまみの向きで固定してあるか一目で判断できます
・「QCWE-M-S」センサー付きケースと併用することでクランプ状態の検知が可能となり、クランプ忘れを防げます
・蓋や本体をスライドさせたい場面に最適なタイプです
・アンクランプ時にシャフトが本体内部に格納されるため、ベースとの干渉がありません
・クサビにより、ボールが押し出されてケース内側のテーパー面にあたり、プレートが引き込まれます
ご注意
- 6mm未満のプレートへ取付けの場合は別途スペーサーQCASPが必要です。（メーカーカタログのP.13をご参照ください）
- 保持力はプレート間隙間を0.1mm以内に保持する能力です。
