ステッピングモータコントローラ（DS102A/DS112A）
- 通常単価(税別)
- 125,000円～160,000円
- 税込単価
- 137,500円～176,000円

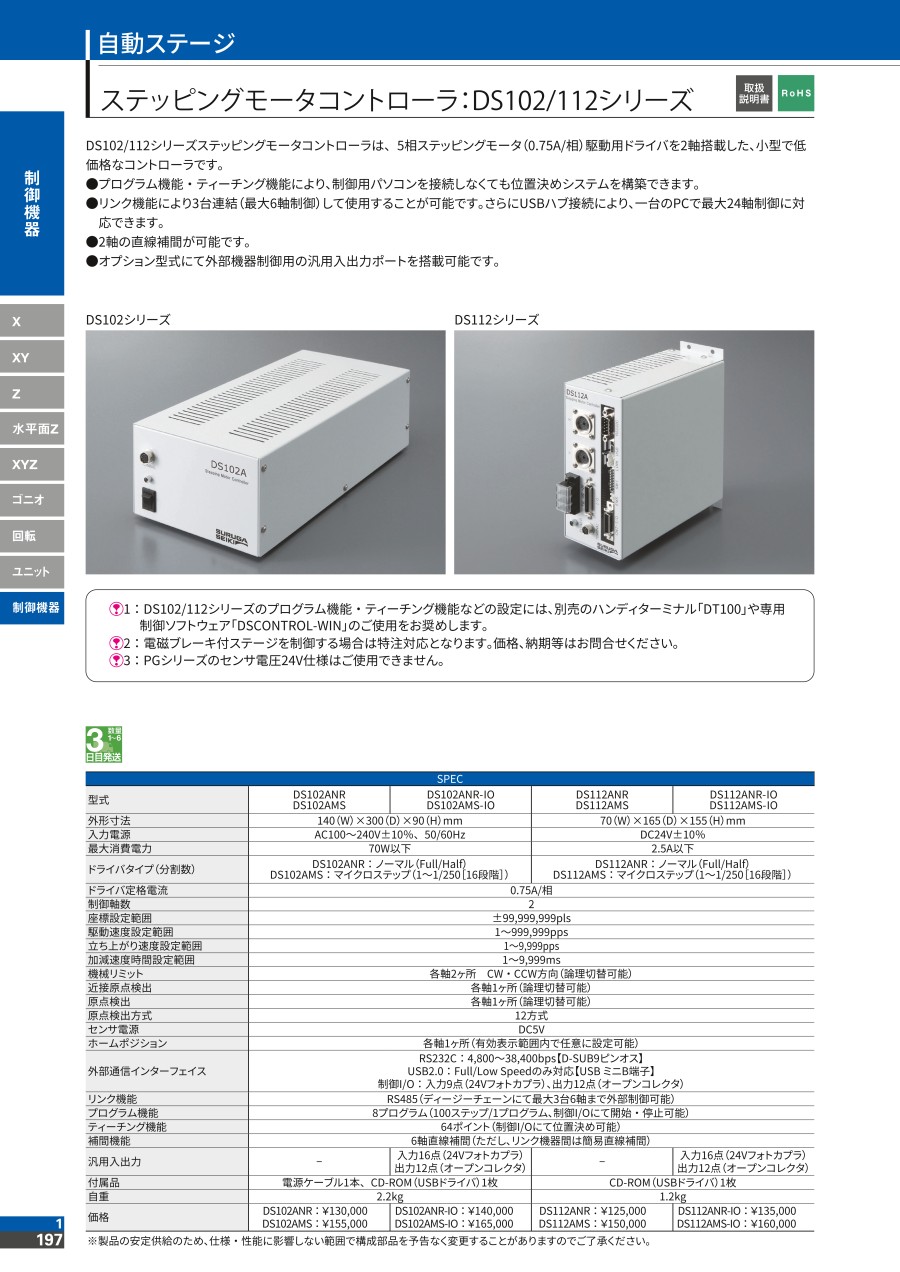

駿河精機製自動ステージ用ステッピングモータコントローラです。【特長】・2軸の直...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
- リンク機能 ：リンクケーブルDS100-LINK（別売り）を使用し、3台連結（最大6軸制御）可能
（USBハブ接続で一台のPCで最大24軸制御に対応） - PC制御：外部制御用USB、RS232Cケーブル（別売り）をご用意。
- コントローラ制御ソフトウェア：DSCONTROL-WIN（別売り）をご用意
- 手元操作 ：ハンディターミナルDT100（別売り）をご用意
- 外部機器制御：汎用入出力ポート有を選定の場合は専用ケーブルDS100-IO-2（別売り）をご用意
【コントローラ付属品】
- 電源ケーブル（2m） *DS102Aのみ
- CD-ROM（USBデバイスドライバ、DS102A/DS112Aコントローラ取扱説明書Ver 2.00）
DS102パネル配置
①電源スイッチ
②POWER LED
③TERMINAL ※1
⑤USBコネクタ
⑥LINKコネクタ
⑦DIPスイツチ
⑧EMSコネクタ
⑨制御用I/Oコネクタ
⑩汎用I/Oコネクタ
⑪ステージコネクタ
⑫ヒューズホルダ
⑬ACインレット
※3
※4
※5
※6
※7
※8
DS112パネル配置
■フロントパネル
②POWER LED
③TERMINAL
④RS232Cコネクタ
⑤USBコネクタ
⑥LINKコネクタ
⑦DIPスイッチ
⑧EMSコネクタ
⑨制御用I/Oコネクタ
⑩汎用I/Oコネクタ
⑪ステージコネクタ
※1
※2
※3
※4
※5
※6
※7
※8
※1 : DT100ハンディターミナル接続用コネクタ
※2 : Dsub 9P オス
※3 : ミニBタイプ
※4 : RS232Cボーレート(2bit)、Linkナンバー (2bit)、
USB ID(2bit)、コマンドレスポンス(1bit)を設定
※5 : 型式S02B-PASK-2(LF) (SN) (JST社製)
※6 : 型式10226-52A2PL (3M社製)
※7 : 型式10236-0200 (3M社製)
【DS102□□□-IO、 DS112□□□-IOのみ】
※8 : 型式09-0054-00-14 (Binder社製)
※取り付けに関してはWebより取扱説明書をご参照ください。
| SPEC | ||||
|---|---|---|---|---|
| 型式 | DS102ANR DS102AMS | DS102ANR-IO DS102AMS-IO | DS112ANR DS112AMS | DS112ANR-IO DS112AMS-IO |
| 外形寸法 | 140 （W）X300（D）X90（H）mm | 70 （W） X165 （D）X 155（H） mm | ||
| 入力電源 | AC100～240V±10%、50/60HZ | DC24V±10% | ||
| 最大消費電力 | 70W以下 | 2.5A以下 | ||
| ドライバタイプ（分割数） | DS102ANR : ノーマル（Full/Half） DS102AMS :マイクロステップ（1～1/250［16段階］） | DS112ANR : ノーマル（Full/Half） DS112AMS :マイクロステップ（1～1/250［16段階］） | ||
| ドライバ定格電流 | 0.75A/ 相 | |||
| 制御軸数 | 2 | |||
| 座標設定範囲 | ±99,999,999pls | |||
| 駆動速度設定範囲 | 1～999,999pps | |||
| 立ち上がり速度設定範囲 | 1～9,999pps | |||
| 加減速度時間設定範囲 | 1～9,999ms | |||
| 機械リミット | 各軸2ヶ所 CW・CCW方向（論理切替可能） | |||
| 近接原点検出 | 各軸1ヶ所（論理切替可能） | |||
| 原点検出 | 各軸1ヶ所（論理切替可能） | |||
| 原点検出方式 | 12方式 | |||
| センサ電源 | DC5V | |||
| ホームポジション | 各軸1ヶ所（有効表示範囲内で任意に設定可能） | |||
| 外部通信インターフェイス | RS232C : 4,800-38,400bps【D-SUB9ピンオス】 USB2.0 : Full/Low Speedのみ対応【USBミニB端子】 制御I/O :入力9点（24Vフォトカプラ）、出力12点（オープンコレクタ） | |||
| リンク機能 | RS485（ディージーチェーンにて最大3台6軸まで外部制御可能） | |||
| プログラム機能 | 8プログラ厶（100ステップ/1プログラム、制御I/Oにて開始・停止可能） | |||
| ティーチング機能 | 64ポイント（制御I/Oにて位置決め可能） | |||
| 補間機能 | 6軸直線補間（ただし、リンク機器間は簡易直線補間） | |||
| 汎用入出力 | - | 入力16点（24Vフォトカプラ） 出力12点（オープンコレクタ） | - | 入力16点（24Vフォトカプラ） 出力12点（オープンコレクタ） |
| 付属品 | 電源ケーブル1本、CD-ROM （USBドライバ）1枚 | CD-ROM （USBドライバ）1枚 | ||
| 自重 | 2.2kg | 1.2kg | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
155,000円 ( 170,500円 ) | 4日目 |
155,000円 ( 170,500円 ) | 4日目 |
130,000円 ( 143,000円 ) | 4日目 |
140,000円 ( 154,000円 ) | 4日目 |
150,000円 ( 165,000円 ) | 4日目 |
160,000円 ( 176,000円 ) | 4日目 |
125,000円 ( 137,500円 ) | 4日目 |
135,000円 ( 148,500円 ) | 4日目 |
詳細情報
基本情報
駿河精機製自動ステージ用ステッピングモータコントローラです。
【特長】
・2軸の直線補間が可能
・プログラム機能・ティーチング機能：制御用PCを接続せず、位置決めシステムが構築可能（プログラム作成・編集にはPCが必要）
・入力電源：2タイプ用意。AC100～240V電源はDS102A、DC24V電源はDS112Aを選択ください
・汎用入出力：汎用入出力ポートの有無を選択可能（型番末尾IO）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
