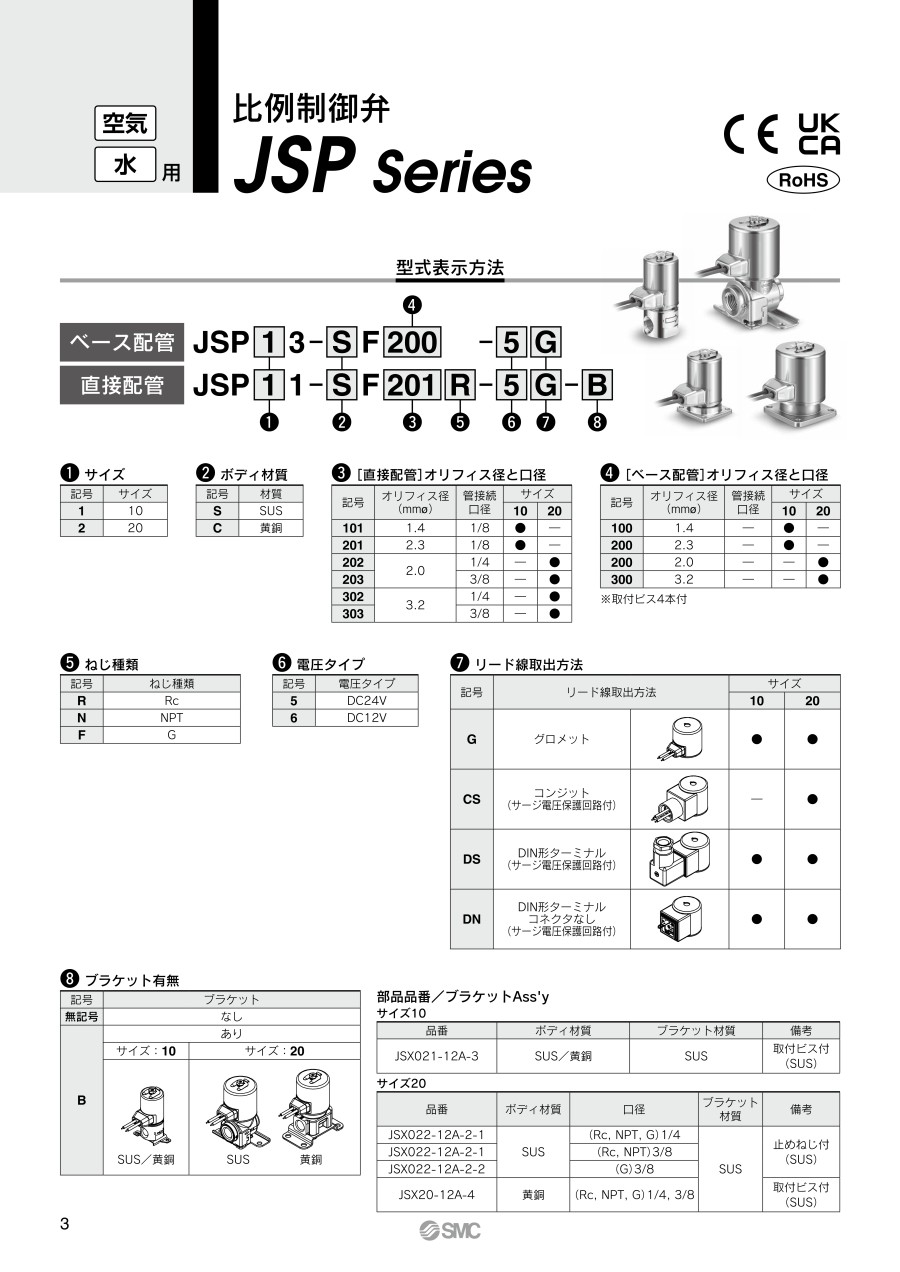

比例制御弁 JSPシリーズ

外形図

外形寸法図／JSP10  直接配管タイプ  口径1/8  ボディ材質: SUS／黄銅

G：グロメット

DS：DIN形ターミナル

DS：DIN形ターミナル・コネクタなし

Gねじタイプ
※下図寸法以外はRcタイプと同寸法

ブラケットオプション



外形寸法図／JSP10  ベース配管タイプ  ボディ材質: SUS／黄銅

G：グロメット

ボディ材質：SUSボディ材質：黄銅

DS：DIN形ターミナル

DN：DIN形ターミナル・コネクタなし

ベース穴寸法B-BA詳細

注1）φD寸法はφ8.2（Rc1/8下穴相当）以上を推奨します。
注2）t寸法は20以下を推奨します。
        それ以上の長さの場合、流量が低下する場合がありますので、
        実際の使用条件下で十分な確認を行ってください。

外形寸法図／JSP20  直接配管タイプ  口径1/4, 3/8  ボディ材質: 黄銅

G：グロメット

DS：DIN形ターミナル

DN：DIN形ターミナル・コネクタなし

CS：コンジット

ブラケットオプション



外形寸法図／JSP20  直接配管タイプ  口径1/4, 3/8  ボディ材質: SUS

G：グロメット

DS：DIN形ターミナル

DN：DIN形ターミナル・コネクタなし

CS：コンジット

ブラケットオプション

（mm）

管接続口径	A	B
Rc,NPT1/4,3/8	22.2	22.2
G3/8	19	20.6



外形寸法図／JSP20  ベース配管タイプ  ボディ材質: SUS／黄銅

G：グロメット

ボディ材質：SUSボディ材質：黄銅

DS：DIN形ターミナル

DN：DIN形ターミナル・コネクタなし

CS：コンジット

ベース穴寸法 A詳細 B-B 注1）φD寸法はφ10.9(Rc1/4下穴相当)
    以上を推奨します。
注2）t寸法は20以下を推奨します。
    それ以上の長さの場合、流量が低下
    する場合がありますので、実際の使
    用条件下で十分な確認を行ってく
    ださい。

製品仕様

共通仕様

サイズ		10	20
バルブ仕様	弁構造	直動形ポペット
	使用流体および流体温度	空気：0～50℃ 水 ：1～50℃（凍結なきこと）注1）
	周囲温度	0～50℃
	耐圧	0.6MPa
	最高システム圧力	1.0MPa
	弁漏れ量／外部漏れ量注2）	1cm3/min（ANR）以下
	取付姿勢注3）	自由
	保護構造注4）	IP67（DIN形ターミナルはIP65）
	ボディ材質	SUS、黄銅
	シール材質	FKM
コイル仕様	定格電流／定格電圧注5）	200mA/DC24V 400mA/DC12V	260mA/DC24V 520mA/DC12V
	消費電力注6）	4W	5.6W
	温度上昇値注6）	80℃

注1） オリフィス径により使用可否が異なります。適用流体表をご確認ください。
注2） 弁漏れ量は差圧0.05MPa以上、ソレノイド部上向き、周囲温度20℃時の値です。
         本製品の漏れ量はゼロではありませんので、圧力容器内の圧力保持などの用途には使用できません。
注3） 異物等が蓄積しにくい体制として、ソレノイド部を上向きに取付けることを推奨します。
注4） 保護等級IP67ですがコイル部に水が浸入しますと作動不良・故障の原因となります。
注5） 電源電圧を定格電圧に設定した状態で、電流制御にてご使用ください。
         電圧制御を行いますとコイル温度上昇に伴う電流変化により流量制御ができません。
注6） 定格電流にて電流制御を行った場合の値を示します。

適用流体

適用流体	オリフィス径（mm）
	サイズ：10		サイズ：20
	φ1.4	φ2.3	φ2	φ3.2
空気	●	●	●	●
水	●	-	●	-

流路記号

※ 弁開時、INとOUTはブロック状態()となって
  おりますが、“ポート2の圧力＞ポート1の圧力”の
  場合、流体をブロックすることはできません。

流量特性

注1）最高作動圧力差時の値です。
注2）サイズ20を水でご使用される場合、2次側配管内径はφ6.5mm以上としてください。
注3）配管の先端にノズルなどを接続される場合のノズル径はオリフィス径以上を目安としてください。
注4）最高作動圧力差以内であっても、2次側にノズルなどの絞りがあり2次側圧力が高くなる場合、安定した流量制御ができなくなる場合があります。
        許容2次側圧力の目安はデジタルカタログP.16製品個別注意事項をご参照ください。
注5）ヒステリシスはデジタルカタログP.5流量特性グラフをご参照ください。

構造図
