商品情報

外形図

外形寸法図：φ12～φ25

裏面図 50ストローク以下の場合 XX部詳細図 T溝寸法 上面配管タイプの場合 (mm)

チューブ内径（mm）	f
12	7
16	2.5
20	8.5
25	6

(mm)

チューブ内径（mm）	a	b	c	d	e
12	3.3	5.8	2.6	1.6	4.8
16	3.7	6.2	3	2.5	6.5
20	5.4	8.4	4.5	2.8	7.8
25	5.4	8.4	4.5	3	8.2

※ピン穴（φXA_H9深さ6）を基準とし、一方のXX部は長穴（幅XA、長さXB、深さ3）をご使用いただくことで、ピン2点間の加工精度を緩和することができます。
※標準ストローク以外の中間ストロークにつきましては、デジタルカタログP.4の中間ストロークの製作をご参照ください。
※チューブ内径φ12, φ16はM5×0.8ポートのみです。
※チューブ内径φ20以上はRc, NPT, Gポートを選択可能です。（デジタルカタログP.3参照）

MGPK□M（mm）

チューブ内径（mm）	標準ストローク	A			B		C		DA	DB	E			FA	FB
チューブ内径（mm）	標準ストローク	50st以下	50stを超え 100st以下	100stを超える	100st以下	100stを超える	100st以下	100stを超える	DA	DB	50st以下	50stを超え 100st以下	100stを超える	FA	FB
12	10, 20, 30, 40, 50 75,100,125,150	36.5	53	75	36.5	39	27.5	30	6	8	0	16.5	36	7	2
16	10, 20, 30, 40, 50 75,100,125,150	38	58	86	38	41	28.5	31.5	8	8	0	20	45	7.5	2
20	20, 30, 40, 50, 75, 100 125, 150, 175, 200	50.5	75.5		50.5	52.5	39	41	10	10	0	25	23	9	2.5
25	20, 30, 40, 50, 75, 100 125, 150, 175, 200	50.5	77		50.5	53.5	37.5	40.5	10	14	0	26.5	23.5	10	3

チューブ内径（mm）	G	GA	GB		GC	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P			PA	PB	PW	Q
チューブ内径（mm）	G	GA	100st 以下	100stを超える	GC	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	無記号	TN	TF	PA	PB	PW	Q
12	25	10	6	7	10	54	M5	12.5	12.5	17	M4×0.7	10	M4×0.7	4.3	8	4.5	M5×0.8			11.5	8	16	14
16	29	12.5	5.5	7.5	11.5	59	M3.5	14.5	14.5	20	M5×0.8	11	M5×0.8	4.3	8	4.5	M5×0.8			11.5	9.5	16.5	15
20	33	12.5	9.5	9.5	12.5	78	M5	16.5	16.5	23	M5×0.8	13	M5×0.8	5.4	9.5	5.5	Rc1/8	NPT1/8	G1/8	15.5	8.5	25	18
25	38	11.5	9.5	12.5	11.5	90	M5	19	19	27	M6×1	15	M6×1	5.4	9.5	7	Rc1/8	NPT1/8	G1/8	12.5	11	30	22

チューブ内径（mm）	R	S	T	U	VA	VB	WA				WB				X	XA	XB	YY	YL	Z
チューブ内径（mm）	R	S	T	U	VA	VB	10st以下	10stを超え 30st以下	30stを超え 100st以下	100stを超える	10st以下	10stを超え 30st以下	30stを超え 100st以下	100stを超える	X	XA	XB	YY	YL	Z
12	43	22	50	37	47	33	20		40	110	15		25	60	20	3	3.5	M5×0.8	10	5
16	49	24	57	42	51	37	20	22	42	110	15	16	26	60	24	3	3.5	M5×0.8	10	5
20	60	28.5	71	49	66	44	24		44	120	30		40	78	28	3	3.5	M6×1	12	18
25	73	34	86	60	78	50	24		44	12	29		39	77	34	4	4.5	M6×1	12	17

外形寸法図：φ32～φ50

裏面図 XX部詳細図 T溝寸法 (mm)

チューブ内径（mm）	a	b	c	d	e
32	6.5	10.2	5.5	3.5	9.5
40	6.5	10.5	5.5	4	10
50	8.5	12.5	7.5	4	12.5

※ピン穴（φXA_H9深さXL）を基準とし、一方のXX部は長穴（幅XA、長さXB、深さXC）をご使用いただくことで、ピン2点間の加工精度を緩和することができます。
※標準ストローク以外の中間ストロークにつきましては、デジタルカタログP.4の中間ストロークの製作をご参照ください。
※Rc, NPT, Gポートを選択可能です。（デジタルカタログP.3参照）

MGPK□M（mm）

チューブ内径（mm）	標準ストローク	A		B		C		DA	DB	E			FA	FB	G	GA
チューブ内径（mm）	標準ストローク	50st以下	50stを超える	100st以下	100stを超える	100st以下	100stを超える	DA	DB	50st以下	50stを超え 100st以下	100stを超える	FA	FB	G	GA
32	25, 50, 75, 100, 125, 150, 175, 200	60	78	52.5	55	37.5	40	14	16	7.5	25.5	23	12	3	45	12
40		69	87	64		47		16	16	5	23		12	5	49	15
50		79	100	69		48		20	20	10	31		16	5	59	15

チューブ内径（mm）	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P			PA	PB	PW	Q	R	S	T	U	VA	VB
チューブ内径（mm）	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	無記号	TN	TF	PA	PB	PW	Q	R	S	T	U	VA	VB
32	9	102	M6	22.5	22.5	31	M8×1.25	20	M8×1.25	6.7	11	9	Rc1/8	NPT1/8	G1/8	6.5	14.5	34	26	86	39.5	100	74	88	63
40	12	112	M6	24.5	24.5	35	M8×1.25	20	M8×1.25	6.7	11	9	Rc1/8	NPT1/8	G1/8	16	16.5	41	28	92	42	106	82	98	72
50	12	140	M8	29.5	29.5	43	M10×1.5	22	M10×1.5	8.6	14	9	Rc1/4	NPT1/4	G1/4	13	19	49	35	115	52.5	133	104	122	92

チューブ内径（mm）	WA			WB			X	XA	XB	XC	XL	YY	YL	Z
チューブ内径（mm）	25st以下	25stを超え 100st以下	100stを超える	25st以下	25stを超え 100st以下	100stを超える	X	XA	XB	XC	XL	YY	YL	Z
32	24	48	124	33	45	83	42	4	4.5	3	6	M8 × 1.25	16	21
40	24	48	124	34	46	84	50	4	4.5	3	6	M8 × 1.25	16	22
50	24	48	124	36	48	86	66	5	6	4	8	M10 × 1.5	20	24

製品仕様

仕様

チューブ内径（mm）	φ12	φ20
作動方式	複動形
使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.12MPa	0.1MPa
周囲温度および使用流体温度	-10～60℃（ただし、凍結なきこと）
使用ピストン速度^注1）	50～500mm/s
クッション	両側ラバークッション
給油	不要（無給油）
ストローク長さの許容差	0～^+1.5mm^注2）₀

注1）無負荷での速度です。使用条件によっては、使用ピストン速度を満足しない場合があります。
注2）ストローク長さの許容差には、ダンパの変化量は含みません。

標準ストローク

チューブ内径（mm）	標準ストローク（mm）
12, 16	10, 20, 30, 40, 50, 75, 100, 125, 150
20, 25	20, 30, 40, 50, 75, 100, 125, 150, 175, 200
32～50	25, 50, 75, 100, 125, 150, 175, 200

交換部品／MGPK□M

φ12～φ32 100ストローク以下 φ12～φ32 101ストローク以上
φ40, φ50

構成部品

番号	部品名
1	ピストン
2	カラー
3	ヘッドカバー
4	ピストンパッキン
5	ロッドパッキン
6	ガスケットA
7	ガスケットB

交換部品／パッキンセット

チューブ内径（mm）	手配番号	内容
12	MGPK12-PS	上記番号（4）, （5）, （6）, （7）のセット
16	MGPK16-PS
20	MGPK20-PS
25	MGPK25-PS
32	MGPK32-PS
40	MGPK40-PS
50	MGPK50-PS

※パッキンセットは（4）～（7）までが一式になっておりますので、各チューブ内径の手配番号にて手配ください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番：GR-S-010（10g）

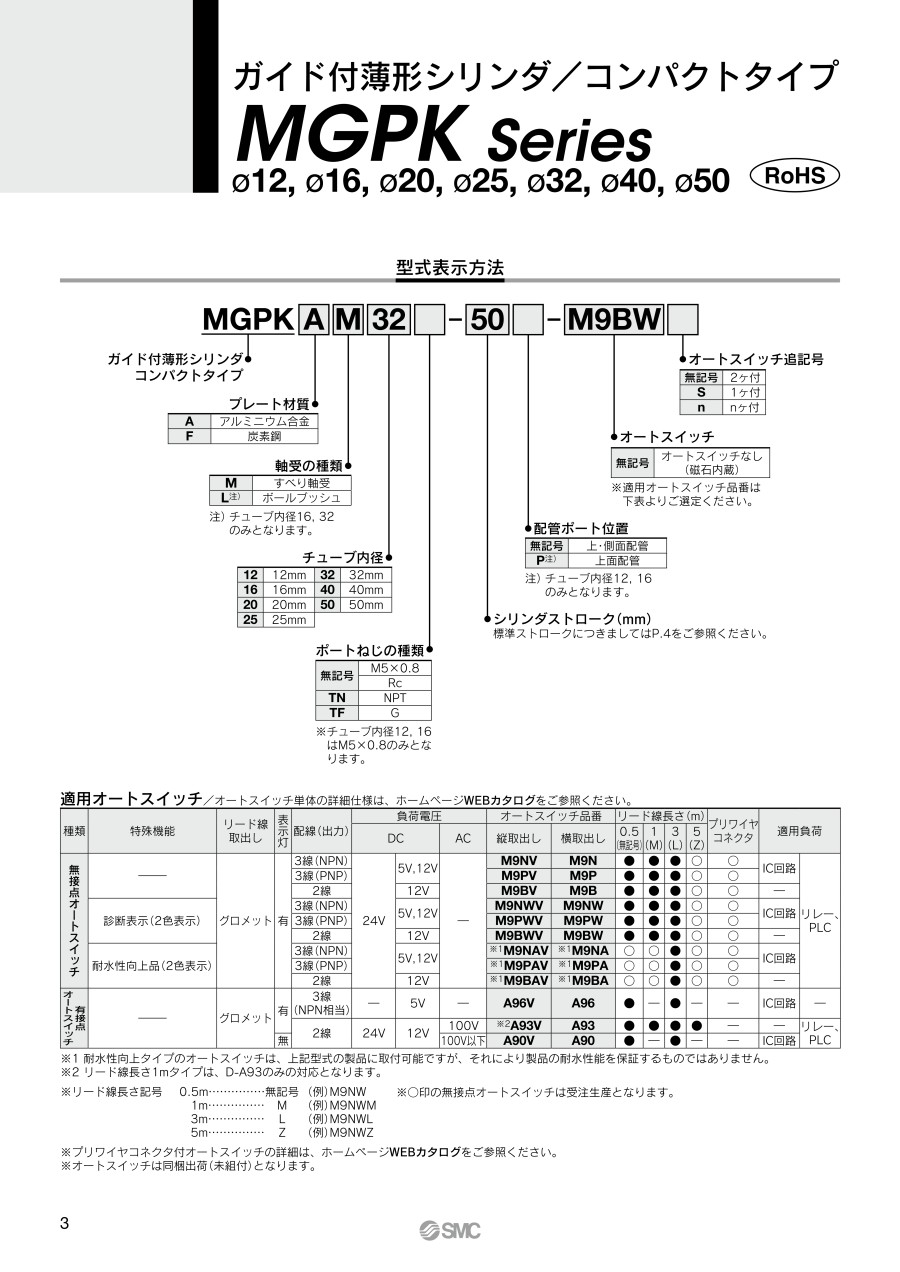

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

ポートねじの種類

配管方向

プレートの有無

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	A93	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	A93	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	A93V	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	A93	5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BA	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BA	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BA	0.5	2	M12-4ピンプラグコネクタ	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BAV	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	3	3	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	3	1	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	1	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BV	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BV	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BV	3	1	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	1	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	0.5	2	M8-4ピンプラグコネクタ	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	0.5	2	M12-4ピンプラグコネクタ	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BWV	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BWV	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BWV	1	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BWV	5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9N	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9NA	5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9N	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9N	1	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9NV	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9NV	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9NV	1	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9NW	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9NWV	0.5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9NW	5	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9P	3	2	なし	1個
10	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9PWV	3	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	A93	0.5	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	A93	3	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	A93V	3	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	A93	5	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	0.5	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BA	0.5	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BA	3	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BA	0.5	2	M12-4ピンプラグコネクタ	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BAV	0.5	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	3	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	3	3	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	3	1	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9B	1	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BV	0.5	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BV	3	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BV	3	1	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	0.5	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	3	2	なし	1個
20	12	0.12～1.0	M5×0.8	上・側面配管	あり（アルミニウム合金）	M9BW	1	2	なし	1個

通常単価(税別) (税込単価)	通常出荷日

14,754円 ( 16,229円 )	19日目
17,339円 ( 19,073円 )	19日目
17,856円 ( 19,642円 )	19日目
18,373円 ( 20,210円 )	19日目
18,373円 ( 20,210円 )	19日目
19,019円 ( 20,921円 )	19日目
20,699円 ( 22,769円 )	19日目
21,215円 ( 23,337円 )	19日目
24,061円 ( 26,467円 )	19日目
21,215円 ( 23,337円 )	19日目
19,536円 ( 21,490円 )	19日目
21,934円 ( 24,127円 )	19日目
17,152円 ( 18,867円 )	19日目
19,278円 ( 21,206円 )	19日目
19,666円 ( 21,633円 )	19日目
20,182円 ( 22,200円 )	19日目
17,469円 ( 19,216円 )	19日目
19,406円 ( 21,347円 )	19日目
19,925円 ( 21,918円 )	19日目
19,666円 ( 21,633円 )	19日目
22,768円 ( 25,045円 )	19日目
22,768円 ( 25,045円 )	19日目
19,925円 ( 21,918円 )	19日目
20,441円 ( 22,485円 )	19日目
20,182円 ( 22,200円 )	19日目
20,958円 ( 23,054円 )	19日目
20,441円 ( 22,485円 )	19日目
20,052円 ( 22,057円 )	19日目
19,148円 ( 21,063円 )	19日目
21,734円 ( 23,907円 )	19日目
19,666円 ( 21,633円 )	19日目
19,406円 ( 21,347円 )	19日目
19,666円 ( 21,633円 )	19日目
20,182円 ( 22,200円 )	19日目
19,925円 ( 21,918円 )	19日目
19,925円 ( 21,918円 )	19日目
19,925円 ( 21,918円 )	19日目
20,441円 ( 22,485円 )	19日目
19,666円 ( 21,633円 )	19日目
20,441円 ( 22,485円 )	19日目
15,012円 ( 16,513円 )	19日目
17,597円 ( 19,357円 )	19日目
18,115円 ( 19,927円 )	19日目
18,632円 ( 20,495円 )	19日目
18,632円 ( 20,495円 )	19日目
19,278円 ( 21,206円 )	19日目
20,958円 ( 23,054円 )	19日目
21,475円 ( 23,623円 )	19日目
24,318円 ( 26,750円 )	19日目
21,475円 ( 23,623円 )	19日目
19,795円 ( 21,775円 )	19日目
22,192円 ( 24,411円 )	19日目
17,411円 ( 19,152円 )	19日目
19,536円 ( 21,490円 )	19日目
19,925円 ( 21,918円 )	19日目
20,441円 ( 22,485円 )	19日目
17,727円 ( 19,500円 )	19日目
19,666円 ( 21,633円 )	19日目
20,182円 ( 22,200円 )	19日目
19,925円 ( 21,918円 )	19日目

...

基本情報

基本情報

【特長】
・容積削減
・質量削減
・最適化形状により小型かつ高剛性を実現
・ガイドロッド部に潤滑保持機能（ルブリテーナ）を追加（すべり軸受）
