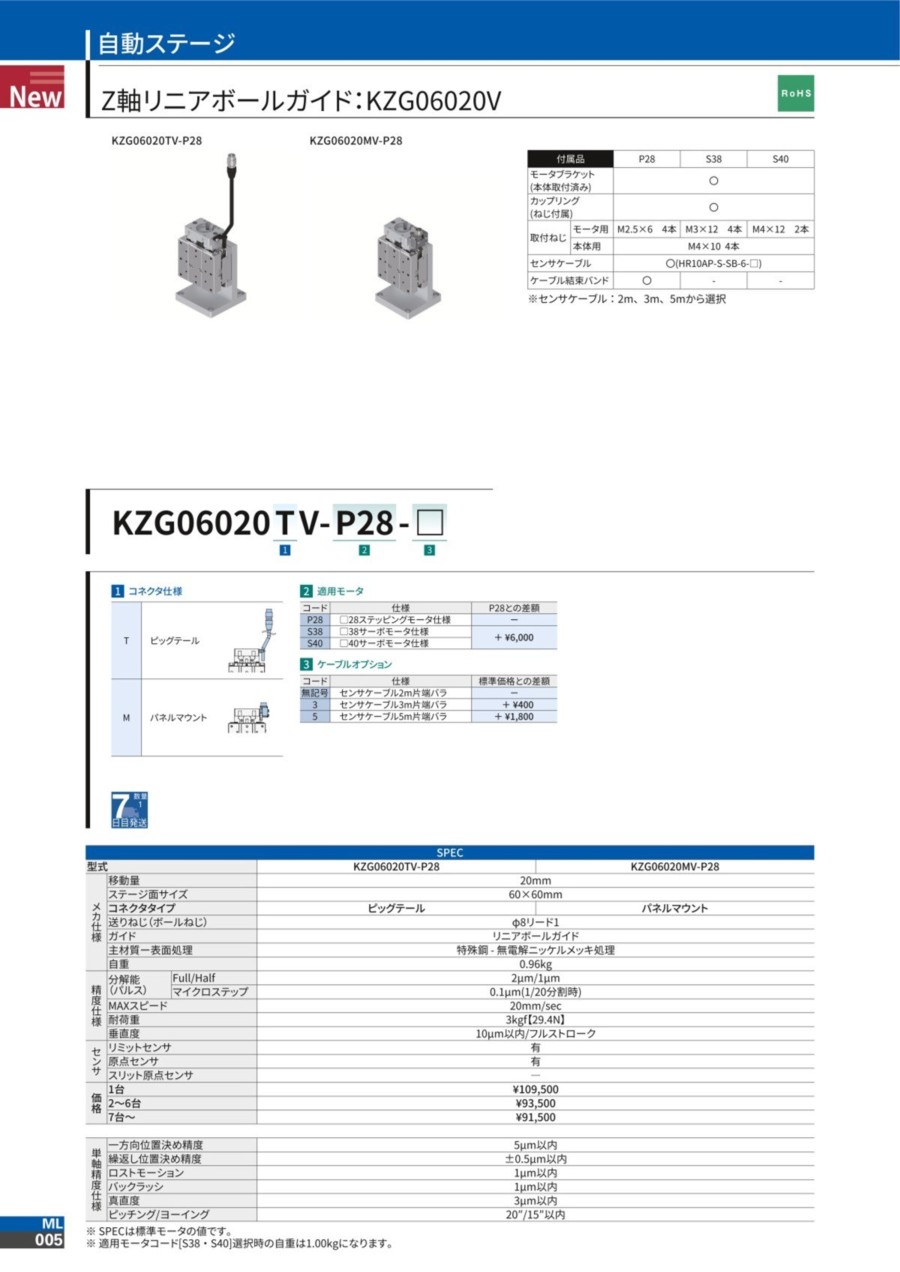

モータレス リニアボールガイド CAVE-X POSITIONER(KZG)

  • 種類
    Z軸ステージ
  • テーブル材質
    特殊鋼
  • 移動ガイド
    リニアボールガイド
  • 送り方式
    ボールねじ
  • テーブルサイズ幅 (mm)
    60
  • Z軸ステージ面
    垂直
  • テーブル表面処理
    無電解ニッケルメッキ
  • 耐荷重(範囲) (N)
    5~30
  • 耐荷重 (N)
    29.4
  • 最高速度 (mm/sec)
    20
  • 一方向位置決め精度-単軸の場合- (μm)
    5
  • 運動の真直度-単軸の場合- (μm)
    3
  • センサ
    リミット+原点
  • リード選択 (mm)
    1
  • 繰返し位置決め精度 (±μm)
    0.5
  • ロストモーション (μm)
    1
  • 分解能
    Full 2μm/Half 1μm/MS 0.1μm(1/20分割時)
  • バックラッシ (μm)
    1

ご注意

  • モータの組立手順書ならびに適合モータについては、カタログタブの商品特長2を参照ください。
  • モータ取付工数を削減したい場合はモータ付ステージを選定ください。
未確定:候補が108型番あります。
数量:

型番リスト

表示件数

モータ・モータ特性

テーブルサイズ長さ

(mm)

移動量Z軸(フルストローク)

(mm)

コネクタ仕様

適用モータ

ケーブルオプション

グリース仕様

自重

(kg)

付属品

RoHS?最小発注数量
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
無記号:センサケーブル2m片端バラ
無記号:クリーン環境用グリース(AFF)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
無記号:クリーン環境用グリース(AFF)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
K:クリーン環境用グリース(LG2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
5:センサケーブル5m片端バラ
無記号:クリーン環境用グリース(AFF)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
5:センサケーブル5m片端バラ
K:クリーン環境用グリース(LG2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
5:センサケーブル5m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
無記号:センサケーブル2m片端バラ
K:クリーン環境用グリース(LG2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
M:パネルマウント
P28:28mm角ステッピングモータ仕様
無記号:センサケーブル2m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
3:センサケーブル3m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
3:センサケーブル3m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
3:センサケーブル3m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
5:センサケーブル5m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
5:センサケーブル5m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
5:センサケーブル5m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
M:パネルマウント
S38:38mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
3:センサケーブル3m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
3:センサケーブル3m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
3:センサケーブル3m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
5:センサケーブル5m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
5:センサケーブル5m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
5:センサケーブル5m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
M:パネルマウント
S40:40mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
無記号:センサケーブル2m片端バラ
無記号:クリーン環境用グリース(AFF)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
無記号:クリーン環境用グリース(AFF)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
K:クリーン環境用グリース(LG2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
5:センサケーブル5m片端バラ
無記号:クリーン環境用グリース(AFF)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
5:センサケーブル5m片端バラ
K:クリーン環境用グリース(LG2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
5:センサケーブル5m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
無記号:センサケーブル2m片端バラ
K:クリーン環境用グリース(LG2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
60
20
T:ピッグテール
P28:28mm角ステッピングモータ仕様
無記号:センサケーブル2m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
0.96
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
3:センサケーブル3m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
3:センサケーブル3m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
3:センサケーブル3m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
5:センサケーブル5m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
5:センサケーブル5m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
5:センサケーブル5m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ38mm角
60
20
T:ピッグテール
S38:38mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM3-12 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
3:センサケーブル3m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
3:センサケーブル3m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
3:センサケーブル3m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
5:センサケーブル5m片端バラ
無記号:クリーン環境用グリース(AFF)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
5:センサケーブル5m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
5:センサケーブル5m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
K:クリーン環境用グリース(LG2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス サーボモータ40mm角
60
20
T:ピッグテール
S40:40mm角サーボモータ仕様
無記号:センサケーブル2m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM4-12 2本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル
10
1個
[モータレス] モータレス ステッピング28mm角
70
30
M:パネルマウント
P28:28mm角ステッピングモータ仕様
無記号:センサケーブル2m片端バラ
無記号:クリーン環境用グリース(AFF)
1.06
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
70
30
M:パネルマウント
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
無記号:クリーン環境用グリース(AFF)
1.06
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
70
30
M:パネルマウント
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
K:クリーン環境用グリース(LG2)
1.06
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
70
30
M:パネルマウント
P28:28mm角ステッピングモータ仕様
3:センサケーブル3m片端バラ
L:真空向けグリース(フォンブリンYVAC2)
1.06
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
70
30
M:パネルマウント
P28:28mm角ステッピングモータ仕様
5:センサケーブル5m片端バラ
無記号:クリーン環境用グリース(AFF)
1.06
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
[モータレス] モータレス ステッピング28mm角
70
30
M:パネルマウント
P28:28mm角ステッピングモータ仕様
5:センサケーブル5m片端バラ
K:クリーン環境用グリース(LG2)
1.06
モータブラケット/カップリング/取付ねじ(モータ用:六角穴付ボルトM2.5-6 4本、本体用:六角穴付きボルトM4-10 4本)/センサケーブル/ケーブル結束バンド
10
1個
通常単価(税別) (税込単価)
通常出荷日
116,800
( 128,480 )
お見積り
117,230
( 128,953 )
お見積り
149,230
( 164,153 )
お見積り
157,760
( 173,536 )
お見積り
118,720
( 130,592 )
お見積り
150,720
( 165,792 )
お見積り
159,260
( 175,186 )
お見積り
148,800
( 163,680 )
お見積り
157,340
( 173,074 )
お見積り
123,200
( 135,520 )
お見積り
123,630
( 135,993 )
お見積り
155,630
( 171,193 )
お見積り
164,160
( 180,576 )
お見積り
125,120
( 137,632 )
お見積り
157,120
( 172,832 )
お見積り
165,660
( 182,226 )
お見積り
155,200
( 170,720 )
お見積り
163,740
( 180,114 )
お見積り
123,200
( 135,520 )
お見積り
123,630
( 135,993 )
お見積り
155,630
( 171,193 )
お見積り
164,160
( 180,576 )
お見積り
125,120
( 137,632 )
お見積り
157,120
( 172,832 )
お見積り
165,660
( 182,226 )
お見積り
155,200
( 170,720 )
お見積り
163,740
( 180,114 )
お見積り
116,800
( 128,480 )
お見積り
117,230
( 128,953 )
お見積り
149,230
( 164,153 )
お見積り
157,760
( 173,536 )
お見積り
118,720
( 130,592 )
お見積り
150,720
( 165,792 )
お見積り
159,260
( 175,186 )
お見積り
148,800
( 163,680 )
お見積り
157,340
( 173,074 )
お見積り
123,200
( 135,520 )
お見積り
123,630
( 135,993 )
お見積り
155,630
( 171,193 )
お見積り
164,160
( 180,576 )
お見積り
125,120
( 137,632 )
お見積り
157,120
( 172,832 )
お見積り
165,660
( 182,226 )
お見積り
155,200
( 170,720 )
お見積り
163,740
( 180,114 )
お見積り
123,200
( 135,520 )
お見積り
123,630
( 135,993 )
お見積り
155,630
( 171,193 )
お見積り
164,160
( 180,576 )
お見積り
125,120
( 137,632 )
お見積り
157,120
( 172,832 )
お見積り
165,660
( 182,226 )
お見積り
155,200
( 170,720 )
お見積り
163,740
( 180,114 )
お見積り
118,940
( 130,834 )
お見積り
119,360
( 131,296 )
お見積り
151,360
( 166,496 )
お見積り
159,900
( 175,890 )
お見積り
120,860
( 132,946 )
お見積り
152,860
( 168,146 )
お見積り

詳細情報

基本情報

「省スペース×高剛性」を実現したモータレスのリニアボールガイドステージ(Z軸)です。【特長】・省スペース : 上下面プレートと案内ガイドを一体化しコンパクトです。
※本ステージのスペック値は、検査用モータ(5相ステッピングモータ PK523HPB)を取り付けた際の保証値です。【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

  • モータの組立手順書ならびに適合モータについては、カタログタブの商品特長2を参照ください。
  • モータ取付工数を削減したい場合はモータ付ステージを選定ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

モータレス リニアボールガイド CAVE-X POSITIONER(KZG)のレビュー
この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

今見ている商品
モータレス リニアボールガイド CAVE-X POSITIONER(KZG)
リニアボールガイドステージ CAVE-X POSITIONER(KZG)
リニアボールガイドステージ CAVE-X POSITIONER(KZL)
モータレス 水平面Z軸ステージ (KHC)
【自動】Z軸 リニアボール -ストローク20~30-
スライドガイドステージ(KZS)
メーカー駿河精機駿河精機駿河精機駿河精機ミスミ駿河精機
通常価格116,800-92,020 -115,960 -242,771 -87,000 -228,330 -
通常出荷日お見積りお見積り74日目お見積り75日目お見積り
種類Z軸ステージZ軸ステージZ軸ステージZ軸ステージ自動Z軸ステージZ軸ステージ
テーブル材質特殊鋼-ステンレスアルミニウムSCM420相当アルミニウム
移動ガイドリニアボールガイドリニアボールガイドリニアボールガイドクロスローラガイドリニアボールガイドスライドガイド
送り方式ボールねじボールねじボールねじボールねじボールねじボールねじ
テーブルサイズ幅(mm)6060606060180
よく一緒に購入される商品

最近見た商品

通常価格、通常出荷日が表示と異なる場合がございます

自動Z軸カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

※お問い合わせフォームは24時間受付しております。

見積もり・発注後 最短当日出荷 新規会員登録で2D・3D CADデータを無料でダウンロード

比較リスト
