駿河精機

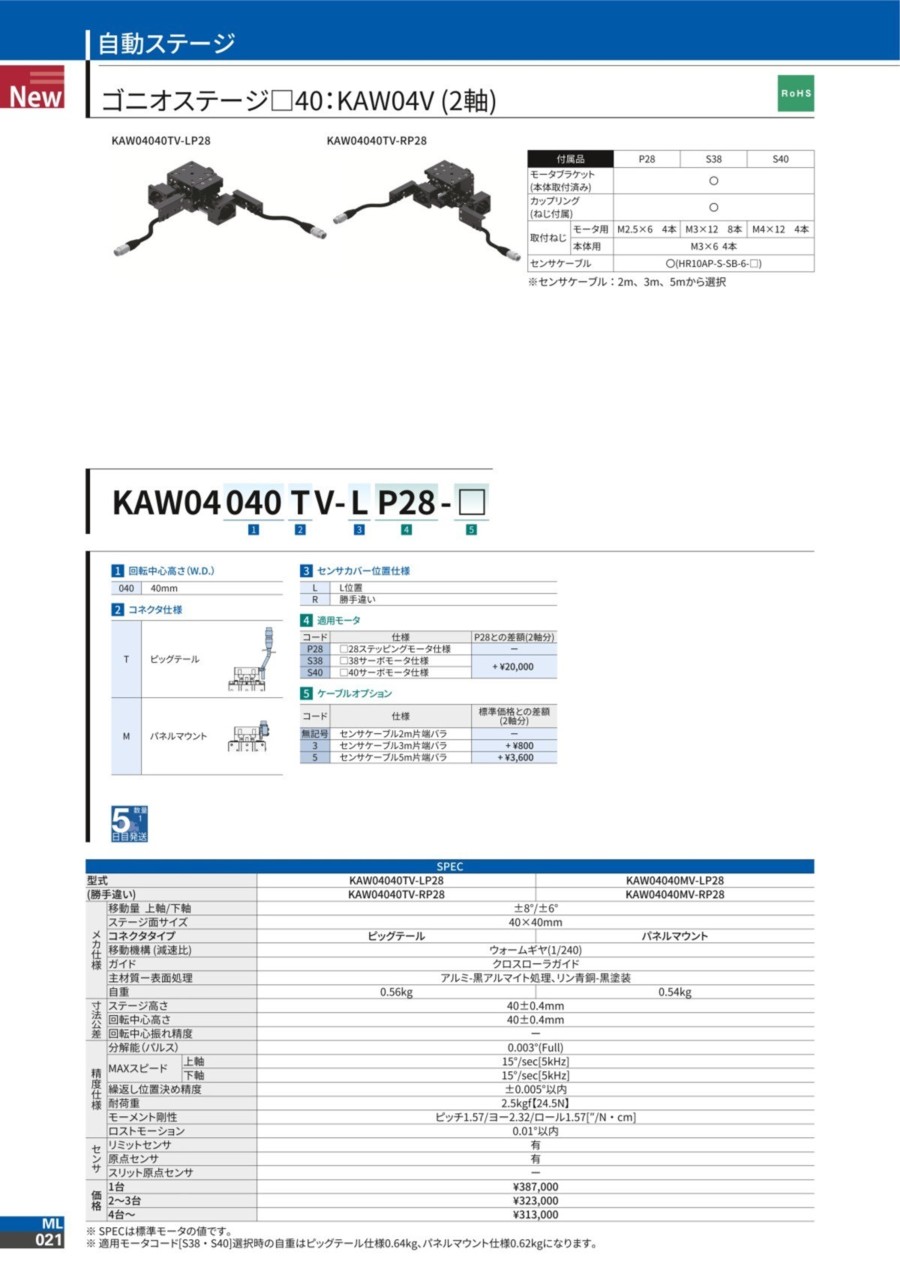

モータレス 2軸ゴニオステージ ウォームタイプ（KAW）

  • 数量スライド割引
通常単価(税別)
387,000円～416,600円
税込単価
425,700円～458,260円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

モータレス サインモーションゴニオステージ ボールねじ（KGB）

駿河精機

モータレス サインモーションゴニオステージ ボールねじ（KGB）
0
通常価格(税別)： 187,980円 (税込価格：206,778円)

通常出荷日：74 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

2軸ゴニオステージ ウォームタイプ（KAW/KA）

駿河精機

2軸ゴニオステージ ウォームタイプ（KAW/KA）
0
通常価格(税別)： 294,687円 (税込価格：324,156円)

通常出荷日：4 日目 ～

テーブル面の中央垂線上に回転中心を持つ円弧駆動のモータレスのゴニオステージです...

詳細情報を確認する

ご注意

  • モータの組立手順書ならびに適合モータについては、カタログタブの商品特長2を参照ください。
  • モータ取付工数を削減したい場合はモータ付ステージを選定ください。
未確定：候補が144型番あります。
数量：

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 次へ
    • 型番
    KAW04040MV-LP28
    KAW04040MV-LP28-3
    KAW04040MV-LP28-5
    KAW04040MV-LS38
    KAW04040MV-LS38-3
    KAW04040MV-LS38-5
    KAW04040MV-LS40
    KAW04040MV-LS40-3
    KAW04040MV-LS40-5
    KAW04040MV-RP28
    KAW04040MV-RP28-3
    KAW04040MV-RP28-5
    KAW04040MV-RS38
    KAW04040MV-RS38-3
    KAW04040MV-RS38-5
    KAW04040MV-RS40
    KAW04040MV-RS40-3
    KAW04040MV-RS40-5
    KAW04040TV-LP28
    KAW04040TV-LP28-3
    KAW04040TV-LP28-5
    KAW04040TV-LS38
    KAW04040TV-LS38-3
    KAW04040TV-LS38-5
    KAW04040TV-LS40
    KAW04040TV-LS40-3
    KAW04040TV-LS40-5
    KAW04040TV-RP28
    KAW04040TV-RP28-3
    KAW04040TV-RP28-5
    KAW04040TV-RS38
    KAW04040TV-RS38-3
    KAW04040TV-RS38-5
    KAW04040TV-RS40
    KAW04040TV-RS40-3
    KAW04040TV-RS40-5
    KAW06050MV-LP28
    KAW06050MV-LP28-3
    KAW06050MV-LP28-5
    KAW06050MV-LS38
    KAW06050MV-LS38-3
    KAW06050MV-LS38-5
    KAW06050MV-LS40
    KAW06050MV-LS40-3
    KAW06050MV-LS40-5
    KAW06050MV-RP28
    KAW06050MV-RP28-3
    KAW06050MV-RP28-5
    KAW06050MV-RS38
    KAW06050MV-RS38-3
    KAW06050MV-RS38-5
    KAW06050MV-RS40
    KAW06050MV-RS40-3
    KAW06050MV-RS40-5
    KAW06050TV-LP28
    KAW06050TV-LP28-3
    KAW06050TV-LP28-5
    KAW06050TV-LS38
    KAW06050TV-LS38-3
    KAW06050TV-LS38-5

    モータ・モータ特性

    テーブル材質

    テーブルサイズ長さ

    (mm)

    テーブルサイズ幅

    (mm)

    移動量（α角度）フルストローク

    (deg)

    移動量（β角度）フルストローク

    (deg)

    テーブル表面処理

    耐荷重（範囲）

    (N)

    耐荷重

    (N)

    ゴニオステージ回転中心高さ

    (mm)

    モーメント剛性（ピッチング）-単軸の場合-

    ("/N・cm)

    モーメント剛性（ヨーイング）-単軸の場合-

    ("/N・cm)

    モーメント剛性（ローリング）-単軸の場合-

    ("/N・cm)

    センサカバー位置

    最高速度

    (deg/sec)

    繰返し位置決め精度

    (±deg)

    ケーブルオプション

    適用モータ

    コネクタ仕様

    分解能

    自重

    (kg)

    付属品

    		RoHS?最小発注数量
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.003°
    0.54
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.003°
    0.54
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.003°
    0.54
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.003°
    0.54
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.003°
    0.54
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.003°
    0.54
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.003°
    0.62
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.003°
    0.56
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.003°
    0.56
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.003°
    0.56
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    S40:40mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    S40:40mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    L:L位置
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    S40:40mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.003°
    0.56
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.003°
    0.56
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.003°
    0.56
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    無記号:センサケーブル2m片端バラ
    S40:40mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    3:センサケーブル3m片端バラ
    S40:40mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミ、りん青銅
    40
    40
    ±8
    ±6
    黒アルマイト、黒塗装
    5～30
    24.5
    40±0.2
    1.57
    2.32
    1.57
    R:勝手違い
    15°／15°
    0.005
    5:センサケーブル5m片端バラ
    S40:40mm角サーボモータ仕様
    T:ピッグテール
    Full 0.003°
    0.64
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M3-6 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    無記号:センサケーブル2m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.78
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    3:センサケーブル3m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.78
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    5:センサケーブル5m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.78
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    無記号:センサケーブル2m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    3:センサケーブル3m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    5:センサケーブル5m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    無記号:センサケーブル2m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    3:センサケーブル3m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    5:センサケーブル5m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    無記号:センサケーブル2m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.78
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    3:センサケーブル3m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.78
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    5:センサケーブル5m片端バラ
    P28:28mm角ステッピングモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.78
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    無記号:センサケーブル2m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    3:センサケーブル3m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    5:センサケーブル5m片端バラ
    S38:38mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    無記号:センサケーブル2m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    3:センサケーブル3m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ40mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    R:勝手違い
    22.5°／16°
    0.003
    5:センサケーブル5m片端バラ
    S40:40mm角サーボモータ仕様
    M:パネルマウント
    Full 0.0045°／Full 0.0032°
    0.86
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M4-12 4本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    無記号:センサケーブル2m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.0045°／Full 0.0032°
    0.8
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    3:センサケーブル3m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.0045°／Full 0.0032°
    0.8
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス ステッピング28mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    5:センサケーブル5m片端バラ
    P28:28mm角ステッピングモータ仕様
    T:ピッグテール
    Full 0.0045°／Full 0.0032°
    0.8
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M2.5-6 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    無記号:センサケーブル2m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.0045°／Full 0.0032°
    0.88
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    3:センサケーブル3m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.0045°／Full 0.0032°
    0.88
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    [モータレス] モータレス サーボモータ38mm角
    アルミニウム
    60
    60
    ±10
    ±8
    黒アルマイト
    30.1～50
    44.1
    50±0.4
    0.41
    0.2
    0.41
    L:L位置
    22.5°／16°
    0.003
    5:センサケーブル5m片端バラ
    S38:38mm角サーボモータ仕様
    T:ピッグテール
    Full 0.0045°／Full 0.0032°
    0.88
    モータブラケット / カップリング / モータ取付ねじ（六角穴付ボルト M3-12 8本） / 本体取付ねじ(六角穴付ボルト M4-10 4本) / センサケーブル
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    387,000円
    ( 425,700円 )
    6日目
    387,800円
    ( 426,580円 )
    6日目
    390,600円
    ( 429,660円 )
    6日目
    407,000円
    ( 447,700円 )
    6日目
    407,800円
    ( 448,580円 )
    6日目
    410,600円
    ( 451,660円 )
    6日目
    407,000円
    ( 447,700円 )
    6日目
    407,800円
    ( 448,580円 )
    6日目
    410,600円
    ( 451,660円 )
    6日目
    387,000円
    ( 425,700円 )
    6日目
    387,800円
    ( 426,580円 )
    6日目
    390,600円
    ( 429,660円 )
    6日目
    407,000円
    ( 447,700円 )
    6日目
    407,800円
    ( 448,580円 )
    6日目
    410,600円
    ( 451,660円 )
    6日目
    407,000円
    ( 447,700円 )
    6日目
    407,800円
    ( 448,580円 )
    6日目
    410,600円
    ( 451,660円 )
    6日目
    387,000円
    ( 425,700円 )
    6日目
    387,800円
    ( 426,580円 )
    6日目
    390,600円
    ( 429,660円 )
    6日目
    407,000円
    ( 447,700円 )
    6日目
    407,800円
    ( 448,580円 )
    6日目
    410,600円
    ( 451,660円 )
    6日目
    407,000円
    ( 447,700円 )
    6日目
    407,800円
    ( 448,580円 )
    6日目
    410,600円
    ( 451,660円 )
    6日目
    387,000円
    ( 425,700円 )
    6日目
    387,800円
    ( 426,580円 )
    6日目
    390,600円
    ( 429,660円 )
    6日目
    407,000円
    ( 447,700円 )
    6日目
    407,800円
    ( 448,580円 )
    6日目
    410,600円
    ( 451,660円 )
    6日目
    407,000円
    ( 447,700円 )
    6日目
    407,800円
    ( 448,580円 )
    6日目
    410,600円
    ( 451,660円 )
    6日目
    393,000円
    ( 432,300円 )
    6日目
    393,800円
    ( 433,180円 )
    6日目
    396,600円
    ( 436,260円 )
    6日目
    413,000円
    ( 454,300円 )
    6日目
    413,800円
    ( 455,180円 )
    6日目
    416,600円
    ( 458,260円 )
    6日目
    413,000円
    ( 454,300円 )
    6日目
    413,800円
    ( 455,180円 )
    6日目
    416,600円
    ( 458,260円 )
    6日目
    393,000円
    ( 432,300円 )
    6日目
    393,800円
    ( 433,180円 )
    6日目
    396,600円
    ( 436,260円 )
    6日目
    413,000円
    ( 454,300円 )
    6日目
    413,800円
    ( 455,180円 )
    6日目
    416,600円
    ( 458,260円 )
    6日目
    413,000円
    ( 454,300円 )
    6日目
    413,800円
    ( 455,180円 )
    6日目
    416,600円
    ( 458,260円 )
    6日目
    393,000円
    ( 432,300円 )
    6日目
    393,800円
    ( 433,180円 )
    6日目
    396,600円
    ( 436,260円 )
    6日目
    413,000円
    ( 454,300円 )
    6日目
    413,800円
    ( 455,180円 )
    6日目
    416,600円
    ( 458,260円 )
    6日目
  • 1
  • 2
  • 3
  • 次へ

    • 詳細情報

    基本情報

    テーブル面の中央垂線上に回転中心を持つ円弧駆動のモータレスのゴニオステージです。【特長】・移動ガイドにクロスローラ、機構にウォームギヤを採用した高精度仕様です。
    ・用途に合わせ、回転中心高さをお選びください。
    ・本ステージのスペック値は、検査用モータ（5相ステッピングモータ PK523HPB）を取り付けた際の保証値です。
    【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整。
    ・半導体や計測器関連の生産、組立、検査工程の位置決め。

    ご注意

    • モータの組立手順書ならびに適合モータについては、カタログタブの商品特長2を参照ください。
    • モータ取付工数を削減したい場合はモータ付ステージを選定ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    モータレス 2軸ゴニオステージ ウォームタイプ（KAW）のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    モータレス 2軸ゴニオステージ ウォームタイプ（KAW）
    2軸ゴニオステージ ウォームタイプ（KAW/KA）
    モータレス 1軸ゴニオステージ ウォームタイプ（KGW）
    1軸ゴニオステージ ウォームタイプ（KGW/KG）
    モータレス サインモーションゴニオステージ ボールねじ（KGB）
    2軸サインモーションゴニオステージ（KAB）
    メーカー駿河精機駿河精機駿河精機駿河精機駿河精機駿河精機
    通常価格387,000円-294,687円 -173,344円 -163,710円 -187,980円 -367,790円 -
    通常出荷日6日目4日目〜6日目4日目〜74日目〜74日目〜
    種類ゴニオステージゴニオステージゴニオステージゴニオステージゴニオステージゴニオステージ
    移動ガイドクロスローラガイドクロスローラガイドクロスローラガイドクロスローラガイドクロスローラガイドクロスローラガイド
    送り方式ウォームギアウォームギアウォームギアウォームギアボールねじボールねじ
    センサリミット+原点リミット+原点リミット+原点リミット+原点リミット+原点リミット+原点
    ゴニオ軸数22軸11軸1軸2軸

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    自動ゴニオカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
