イマオコーポレーション

TCC-AP-AP ヒンジジョイントクランプ（I型）

カタログ |

通常単価(税別): 3,060円～3,400円

税込単価: 3,366円～3,740円

【特長】・TCC-APの2つを組み合わせたジョイントです・TCC-AP-AP-...

種類
プラスチックジョイント
ジョイント形状
角度付
接続形状
つなぎのみ
適用パイプ径 (φ),(□)
30
材質
その他
特性・用途
該当なし
材質詳細
本体：ポリアミド（ガラス繊維強化）、ボルト：SUS304（焼付防止処理）、セルフロックナット：SUS304
適用パイプ径詳細(±0.2)
Φ30（スリーブ使用時Φ20、Φ25、□20）

ご注意

接合用ボルトを緩めた状態で、角度を調整してください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

色	タイプ	最小発注数量

ブラック	フラット	1個
グレー	フラット	1個
ブラック	セレーション	1個
グレー	セレーション	1個

通常単価(税別) (税込単価)	通常出荷日

3,400円 ( 3,740円 )	4日目
3,400円 ( 3,740円 )	4日目
3,060円 ( 3,366円 )	4日目
3,060円 ( 3,366円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・TCC-APの2つを組み合わせたジョイントです
・TCC-AP-AP-Tセレーション（歯数36）タイプのジョイント接合部は、10°ピッチでの角度調整が可能です
・TCC-AP-AP-Sフラットタイプのジョイント接合部は、任意の角度で位置決めできます
・TCCスリーブを挿入することで、小径パイプ及び角パイプへの変更が可能です
・ボルトをTCCクランプキットに置き換えることで、六角レンチを使わずに固定できます

ご注意

接合用ボルトを緩めた状態で、角度を調整してください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

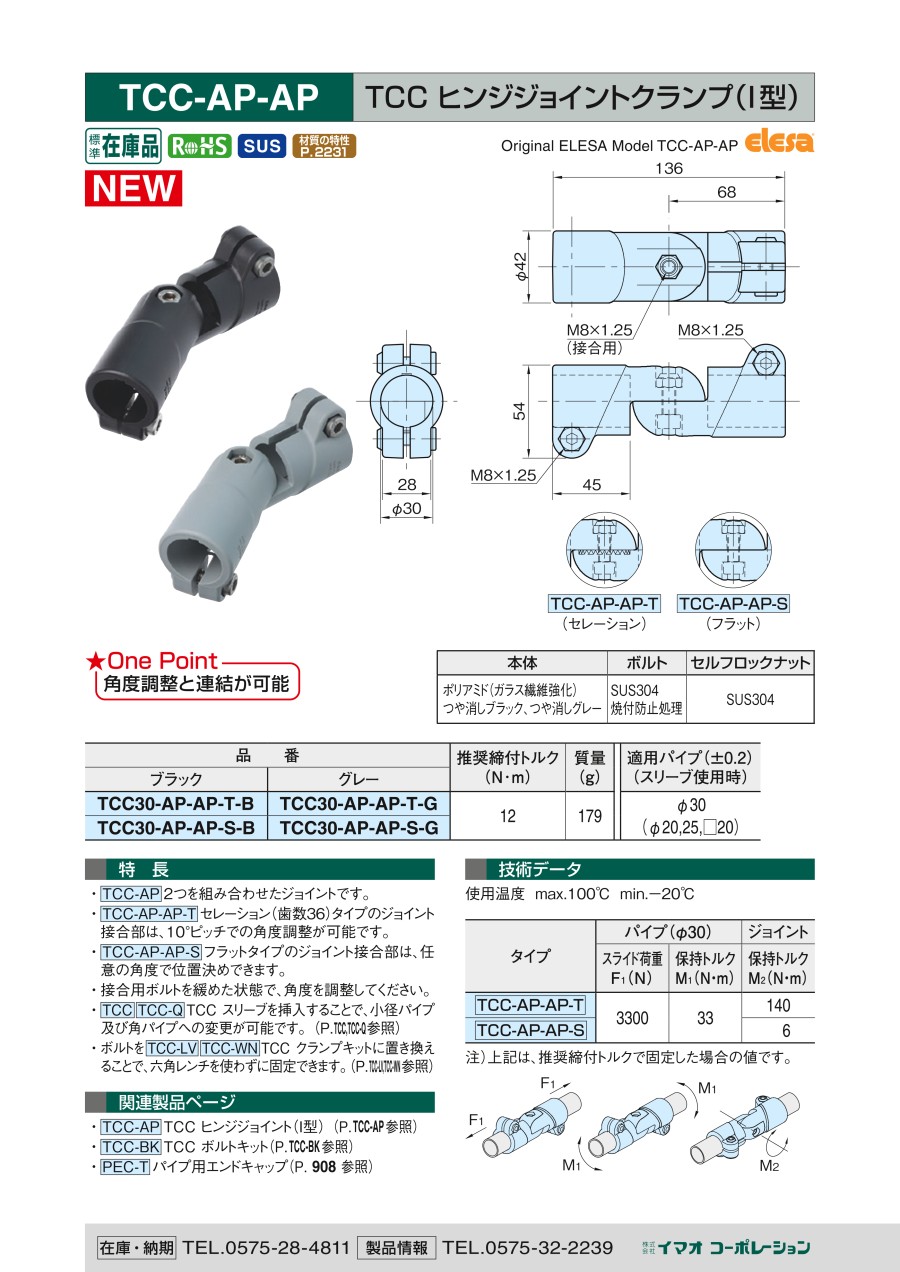

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
