TCC-AP-PBF ヒンジジョイント クランプベース（I型）
- 通常単価(税別)
- 2,720円～3,060円
- 税込単価
- 2,992円～3,366円
【特長】・TCC-APとTCC-PBFを組み合わせたジョイントです・TCC-A...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- ジョイント形状
- 角度付
- 接続形状
- つなぎのみ
- 適用パイプ径 (φ),(□)
- 30
- 材質
- その他
- 特性・用途
- 該当なし
- 材質詳細
- 本体：ポリアミド（ガラス繊維強化）、ボルト：SUS304（焼付防止処理）、セルフロックナット：SUS304
- 適用パイプ径詳細(±0.2)
- Φ30（スリーブ使用時Φ20、Φ25、□20）
ご注意
- 接合用ボルトを緩めた状態で、角度を調整してください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,060円 ( 3,366円 ) | 4日目 |
3,060円 ( 3,366円 ) | 4日目 |
2,720円 ( 2,992円 ) | 4日目 |
2,720円 ( 2,992円 ) | 4日目 |
詳細情報
基本情報
【特長】
・TCC-APとTCC-PBFを組み合わせたジョイントです
・TCC-AP-PBF-Tセレーション（歯数36）タイプのジョイント接合部は、10°ピッチでの角度調整が可能です
・TCC-AP-PBF-Sフラットタイプのジョイント接合部は、任意の角度で位置決めできます
・TCCスリーブを挿入することで、小径パイプ及び角パイプへの変更が可能です
・ボルトをTCCクランプキットに置き換えることで、六角レンチを使わずに固定できます
ご注意
- 接合用ボルトを緩めた状態で、角度を調整してください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

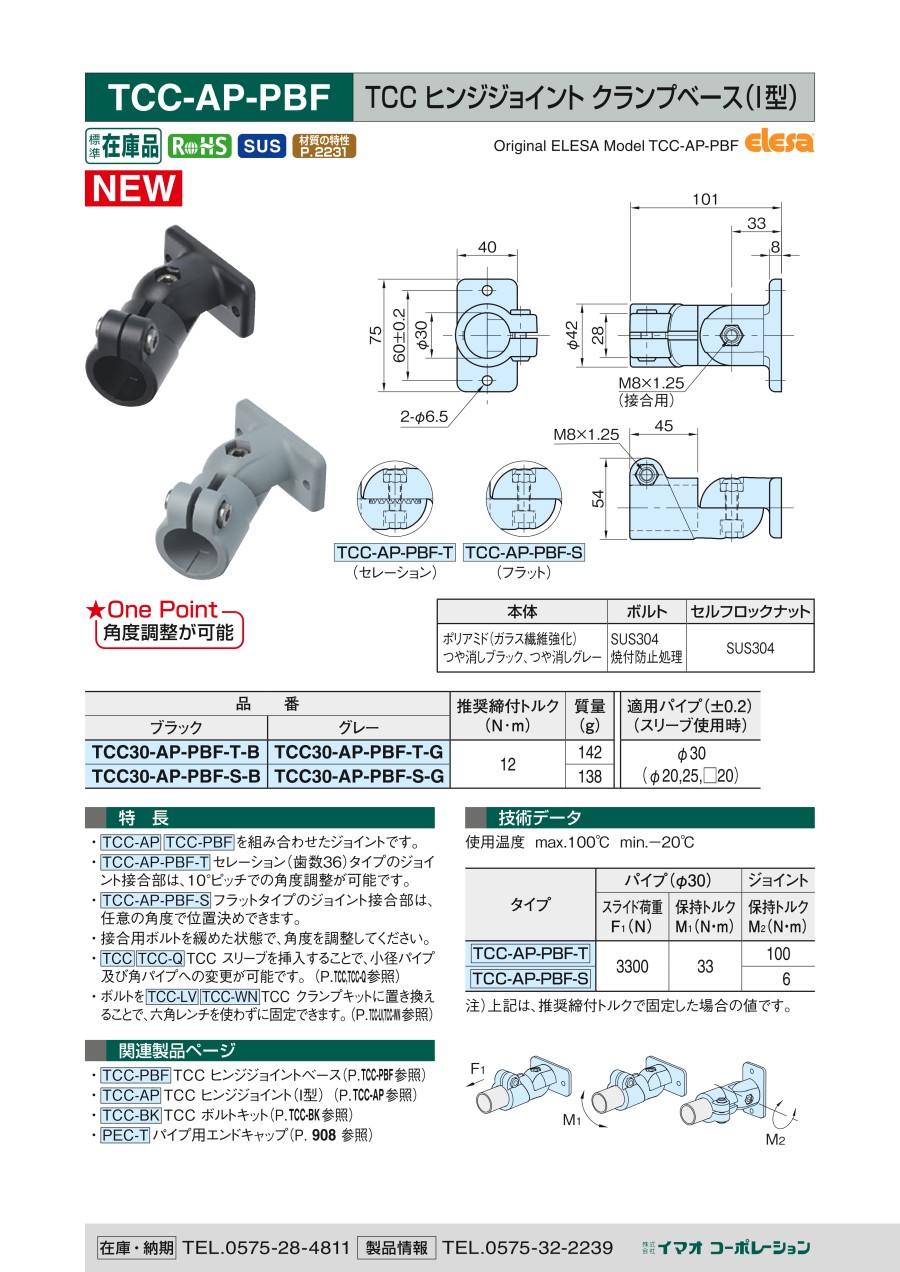

カタログ
TCC-AP-PBF ヒンジジョイント クランプベース（I型）のレビュー
この商品のレビューはありません
