透過型XYステージ 125×125
- 通常単価(税別)
- 73,360円
- 税込単価
- 80,696円
【特長】・125×125mmの透過型XYステージです・中央にΦ50mmの透過穴...
詳細情報を確認する- 送り方式
- 標準マイクロメータ
- 移動ガイド
- V溝とクロスローラ
- X軸移動量（範囲） (mm)
- ±10.1～30.0
- Y軸移動量（範囲） (mm)
- ±10.1～30.0
- 耐荷重（範囲） (N)
- 50.1～100.0
- ステージ面(長さ)（範囲選択） (mm)
- 121～
- ステージ面(幅)（範囲選択） (mm)
- 121～
- 高さ（範囲） (mm)
- 30.1～35.0
- テーブル材質
- アルミ合金
- ステージ面(長さ) (mm)
- 125
- ステージ面(幅) (mm)
- 125
- 耐荷重 (N)
- 78.4
- 移動量(X軸) (mm)
- ±12.5
- 移動量(Y軸) (mm)
- ±12.5
- 透過穴(テーブルセンタ穴)
- あり
- 平行度 (μm)
- 100
- クランプ方式
- 板クランプ
- 移動方向
- XY軸2方向
未確定：候補が2型番あります。
詳細情報
基本情報
【特長】
・125×125mmの透過型XYステージです
・中央にΦ50mmの透過穴があります
・下ステージ、中ステージ、上ステージの三枚重ねになっているので通常のXYステージより薄く軽量です

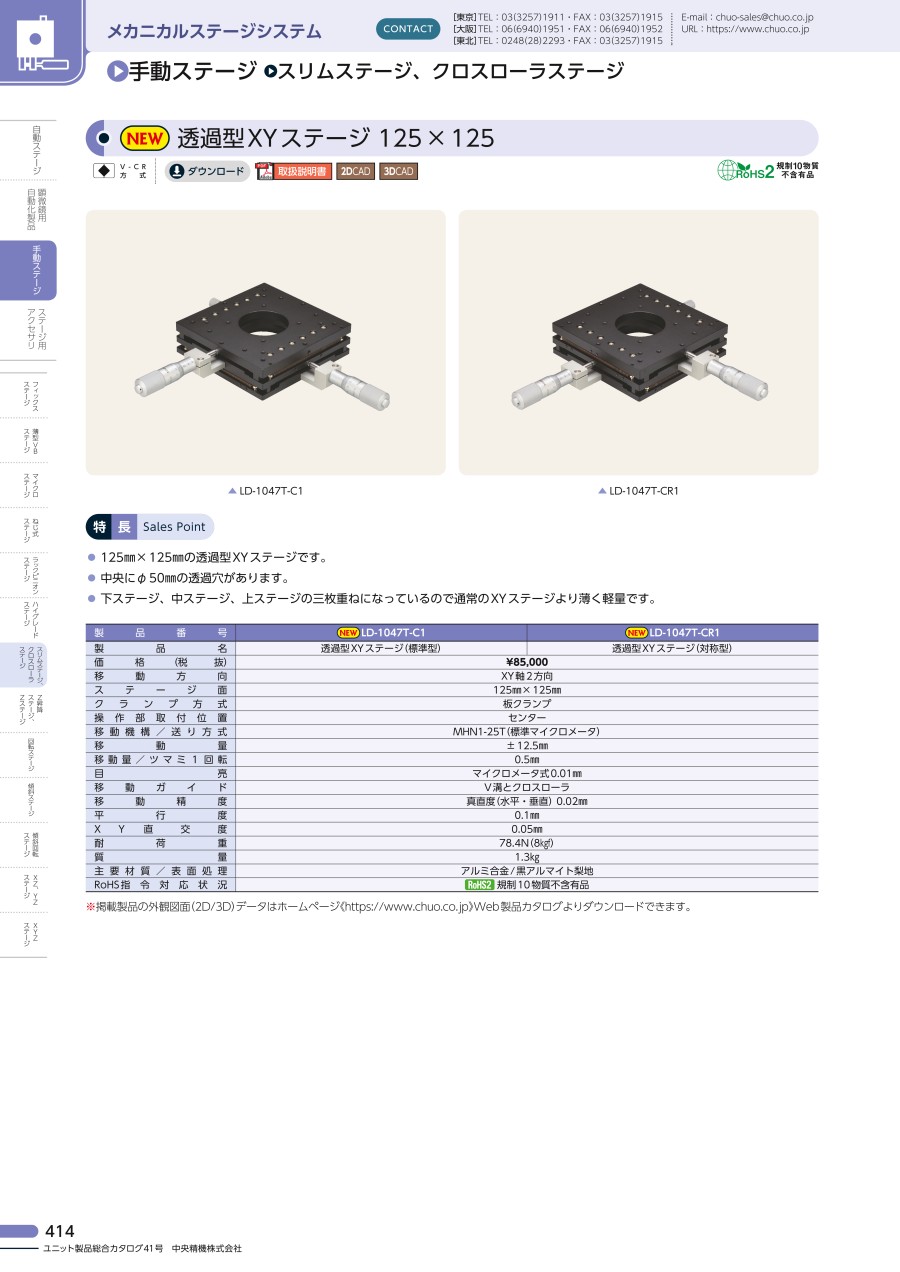

カタログ
