フリーベアコーポレーション

エアー浮上式フリーベアユニット AFU-5050-4Pシリーズ

カタログ |

通常単価(税別): 32,443円～190,916円

税込単価: 35,687円～210,008円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フリーベアコーポレーション

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フリーベアコーポレーション

通常出荷日：6 日目

エアー浮上式フリーベアユニットボールローラ。【特長】・金型自重又は強制排気にて...

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
エア駆動式
形状
ユニット
本体材質
スチール
ボール材質
SUJ2
ボール径 (φ)
25.4

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が18型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

許容荷重

(N)

耐荷重範囲

(N)

全長 L

(mm)

負荷能力（0.3MPa空気圧）

(kN)

負荷能力（0.4MPa空気圧）

(kN)

負荷能力（0.5MPa空気圧）

(kN)

RoHS?

最小発注数量

770	500.1～5000	120	0.39	0.51	0.64	10	1個
1540	500.1～5000	170	0.77	1.02	1.28	10	1個
2310	500.1～5000	220	1.16	1.53	1.92	10	1個
3080	500.1～5000	270	1.54	2.04	2.56	10	1個
3850	500.1～5000	320	1.93	2.55	3.20	10	1個
4620	500.1～5000	370	2.31	3.06	3.84	10	1個
5390	5000.1～10000	420	2.70	3.57	4.48	10	1個
6160	5000.1～10000	470	3.08	4.08	5.12	10	1個
6930	5000.1～10000	520	3.47	4.59	5.76	10	1個
7700	5000.1～10000	570	3.85	5.10	6.40	10	1個
8470	5000.1～10000	620	4.24	5.61	7.04	10	1個
9240	5000.1～10000	670	4.62	6.12	7.68	10	1個
10010	10000.1～20000	720	5.01	6.63	8.32	10	1個
10780	10000.1～20000	770	5.39	7.14	8.96	10	1個
11550	10000.1～20000	820	5.78	7.65	9.60	10	1個
12320	10000.1～20000	870	6.16	8.16	10.24	10	1個
13090	10000.1～20000	920	6.55	8.67	10.88	10	1個
13860	10000.1～20000	970	6.93	9.18	11.52	10	1個

通常単価(税別) (税込単価)	通常出荷日

32,443円 ( 35,687円 )	6日目
40,790円 ( 44,869円 )	6日目
49,211円 ( 54,132円 )	6日目
57,558円 ( 63,314円 )	6日目
63,255円 ( 69,581円 )	6日目
76,653円 ( 84,318円 )	6日目
83,804円 ( 92,184円 )	6日目
98,211円 ( 108,032円 )	6日目
109,243円 ( 120,167円 )	6日目
119,548円 ( 131,503円 )	6日目
130,579円 ( 143,637円 )	6日目
139,927円 ( 153,920円 )	6日目
150,011円 ( 165,012円 )	6日目
158,337円 ( 174,171円 )	6日目
166,664円 ( 183,330円 )	6日目
174,990円 ( 192,489円 )	6日目
182,579円 ( 200,837円 )	6日目
190,916円 ( 210,008円 )	6日目

詳細情報

基本情報

基本情報

エアー浮上式フリーベアユニットボールローラ。
【特長】
・金型自重又は強制排気にて下降
・圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇
・設置の際に機械のベッドに角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能
【用途】
・重量物の搬送、組立作業台（位置合わせ）、加工機治具交換などに最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

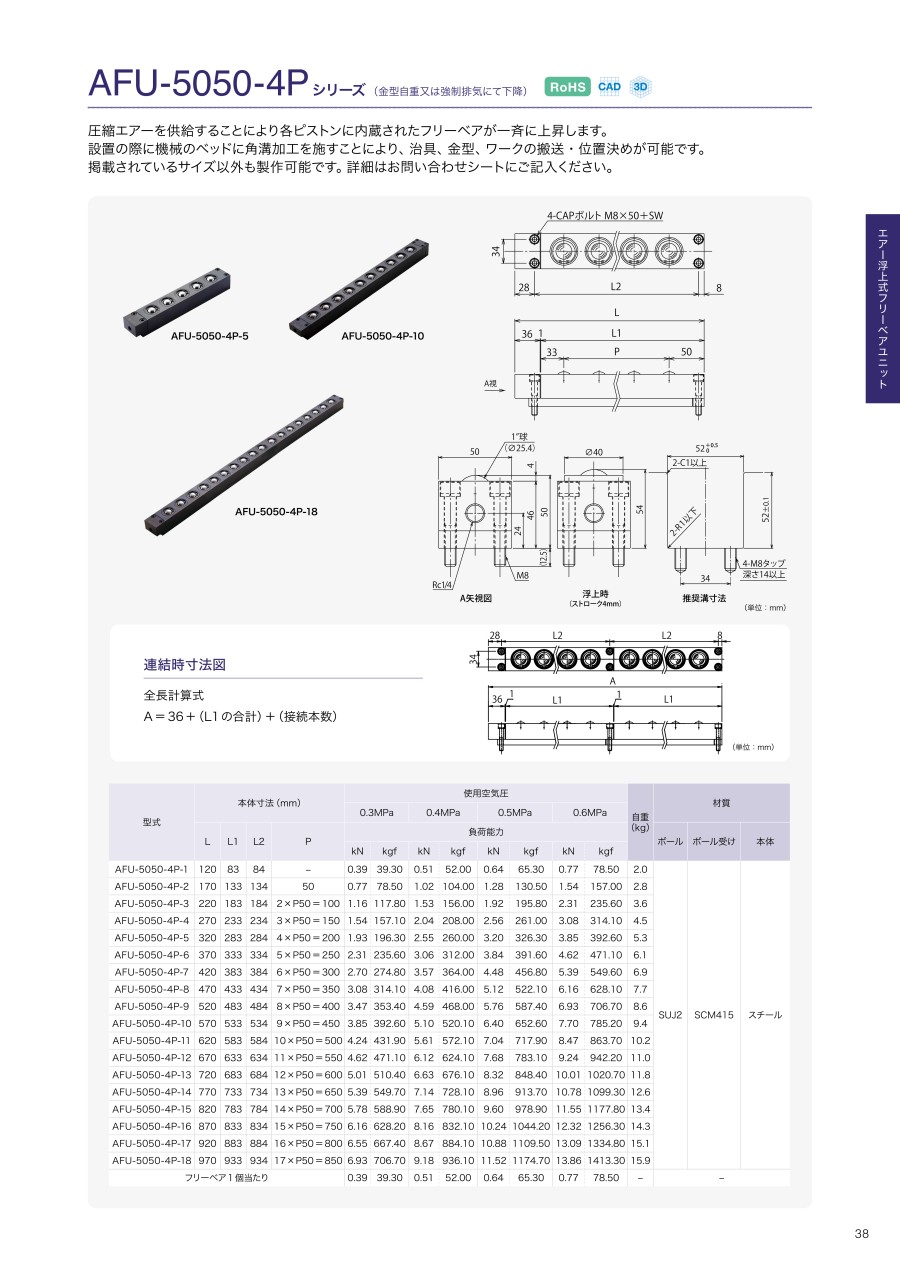

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
