商品情報

外形図

アダプタ付直接取付タイプ（おねじ）

※単体と同寸法になります。

寸法表

単位：mm

型式	❶ アダプタ材質	真空取出方向	❷ パッド径	形状	ベロウ段数	材質	❸ アタッチメント	❹ 接続ねじ	E	F	G	H	J	質量（g）	アダプタ最小穴径
ZP3P	無記号 S	T	20	JT	2	SF	W WM WF	AG01	21.7	5.5	G1/8	18	17	6.5	Φ5
								AG02	22.7	6.5	G1/4	23	21	9.4	Φ6.2
								AG03	23.7	7.5	G3/8	29	27	15.9	Φ6.2
			25					AG01	22.8	5.5	G1/8	18	17	7.2	Φ5
								AG02	23.8	6.5	G1/4	23	21	10.3	Φ6.2
								AG03	24.8	7.5	G3/8	29	27	17.2	Φ6.2
			32					AG01	30.6	5.5	G1/8	29	27	21.9	Φ5.7
								AG02		6.5	G1/4			21.6	Φ8
								AG03		7.5	G3/8			20.9	Φ11.5
								AG04	31.6	9	G1/2	32	30	27.8	Φ11.5
			40					AG01	32.9	5.5	G1/8	29	27	24.6	Φ5.7
								AG03	32.9	7.5	G3/8	29	27	23.6	Φ11.5
								AG04	33.9	9	G1/2	32	30	30.5	Φ11.5
			50					AG01	34.7	5.5	G1/8	29	27	27.4	Φ5.7
								AG02		6.5	G1/4			27.1	Φ8
								AG03		7.5	G3/8			26.4	Φ11.5
								AG04	35.7	9	G1/2	32	30	33.3	Φ11.5

アダプタ付直接取付タイプ（めねじ）

※単体と同寸法になります。

寸法表

単位：mm

型式	❶ アダプタ材質	真空取出方向	❷ パッド径	形状	ベロウ段数	材質	❸ アタッチメント	❹ 接続ねじ	K	L	M	N	P	質量（g）	アダプタ最小穴径
ZP3P	無記号 S	T	20	JT	2	SF	W WM WF	BG01	28.7	18	G1/8	7.4	17	9.2	Φ5
			25					BG01	29.8	18	G1/8	7.4	17	10	Φ5
			32					BG02	38.6	29	G1/4	11	27	31.1	Φ8
			40						40.9					33.7
			50						42.7					36.7

構造図

直接取付タイプ（おねじ）
ZP3P□-T□JT2SF-□-A□

直接取付タイプ（めねじ）
ZP3P□-T□JT2SF-□-B□

構成部品

番号	部品名	材質（表面処理）	備考
1	ベロウパッド	シリコーンゴム※1※2
2	アタッチメント	合成樹脂※1※3
3	アダプタ	アルミニウム合金（アルマイト処理）	ZP3P-T□
4	Oリング	シリコーンゴム

※1.FDA（米国食品医薬品局）規格番号：21CFR§177.に適合

※2.食品衛生法第18条　食品、添加物等の規格基準（昭和34年厚生省告示第370号）第3器具及び容器包装のD3「ゴム製の器具（ほ乳器具を除く）又は容器包装（平成24年厚生労働省告
　　示第595号による一部改正）」規格に適合

※3.食品衛生法第18条　食品、添加物等の規格基準（昭和34年厚生省告示第370号）第3器具及び容器包装のD2「合成樹脂製の器具又は容器包装」規格に適合

型番リスト

表示件数

型番

真空取出口

接続ねじ種類

接続ねじ径

パッド径

(φ)

真空取出口ねじ径

最小発注数量

おねじ	おねじ	G1/8	20	G1/8	1個
おねじ	おねじ	G1/4	20	G1/4	1個
おねじ	おねじ	G3/8	20	G3/8	1個
めねじ	めねじ	G1/8	20	G1/8	1個
おねじ	おねじ	G1/8	25	G1/8	1個
めねじ	めねじ	G1/8	25	G1/8	1個
おねじ	おねじ	G1/8	32	G1/8	1個
おねじ	おねじ	G1/4	32	G1/4	1個
おねじ	おねじ	G3/8	32	G3/8	1個
おねじ	おねじ	G1/2	32	G1/2	1個
めねじ	めねじ	G1/4	32	G1/4	1個
おねじ	おねじ	G3/8	40	G3/8	1個
めねじ	めねじ	G1/4	40	G1/4	1個
おねじ	おねじ	G1/8	50	G1/8	1個
おねじ	おねじ	G1/4	50	G1/4	1個
おねじ	おねじ	G3/8	50	G3/8	1個
おねじ	おねじ	G1/2	50	G1/2	1個
めねじ	めねじ	G1/4	50	G1/4	1個

通常単価(税別) (税込単価)	通常出荷日

4,566円 ( 5,023円 )	9日目
4,886円 ( 5,375円 )	9日目
5,095円 ( 5,605円 )	9日目
4,359円 ( 4,795円 )	9日目
4,773円 ( 5,250円 )	9日目
4,566円 ( 5,023円 )	9日目
6,018円 ( 6,620円 )	9日目
5,508円 ( 6,059円 )	9日目
6,018円 ( 6,620円 )	9日目
6,132円 ( 6,745円 )	9日目
5,396円 ( 5,936円 )	9日目
6,753円 ( 7,428円 )	9日目
6,132円 ( 6,745円 )	9日目
7,792円 ( 8,571円 )	9日目
7,264円 ( 7,990円 )	9日目
7,792円 ( 8,571円 )	9日目
7,887円 ( 8,676円 )	9日目
7,169円 ( 7,886円 )	9日目

詳細情報

基本情報

基本情報

軟らかいフィルム包装ワークの吸着搬送に対応。
【特長】
・薄膜スカートと特殊リブ形状
・パッド単体、アタッチメントはFDA（米国食品医薬品局）規格、食品衛生法規格に適合した材料を使用
・青色を採用
異物混入検査等での色判別が容易

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

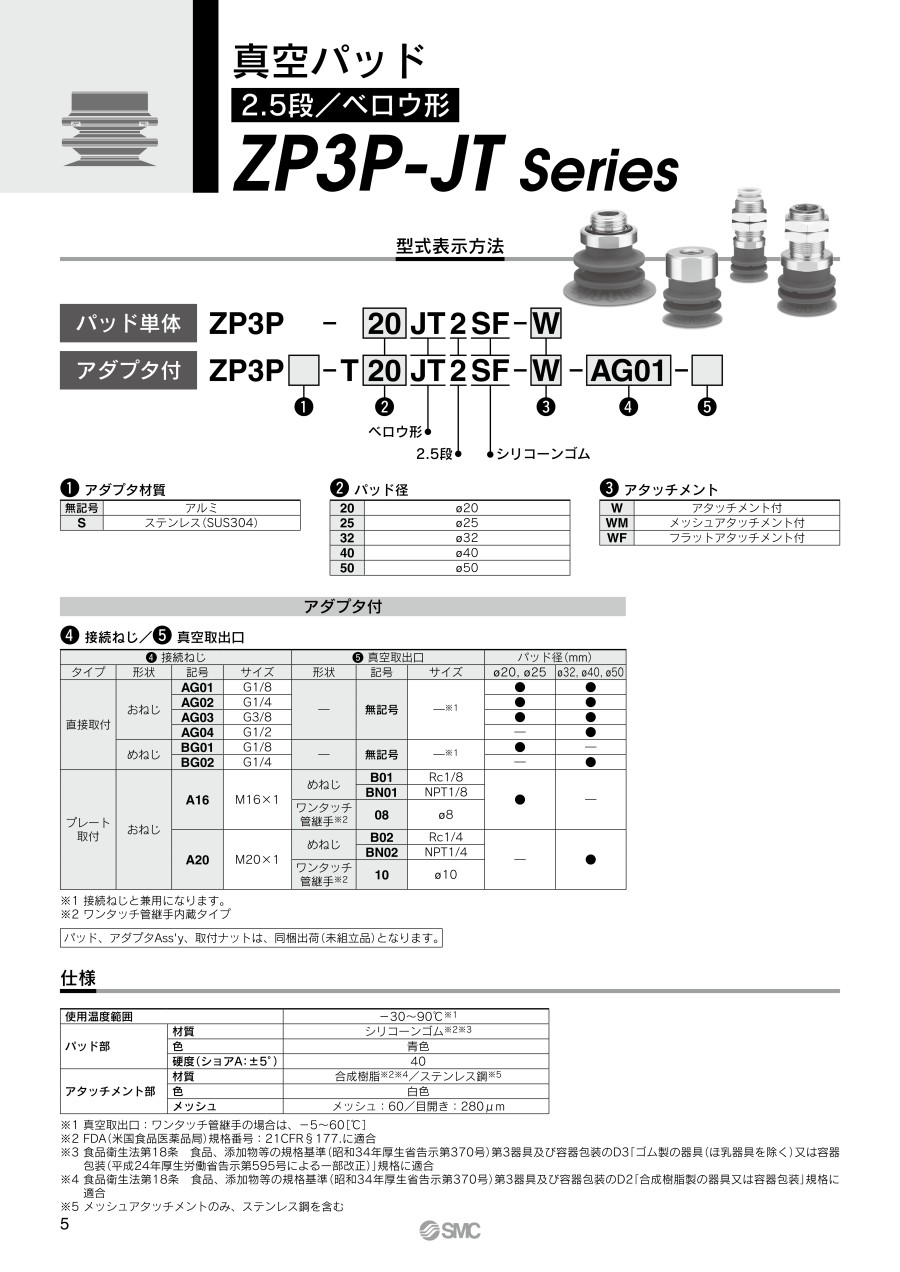

カタログ
