商品情報

外形図

ZHV10/20□□

寸法表

単位：mm

型式	A	ΦB	ΦC	D	E	F	G	H	J	K	L	M	N	ΦP
ZHV10-□□	72.7	34	19	10	12.2	16.2	69.5	29.7	4	35	27	4.5	22	28
ZHV20-□□	119	55	32	15	18.5	23.5	110.5	46.2	4	56	48	4.5	38	48

単位：mm

型式	Q	R	S	T	U	V	ΦW	X	Y	Z	AA	AB	AC	ΦAD
ZHV10-□□	28.7	18.3	35	18	1	1/8	13	17	M3×0.5	6	300	150	190	28
ZHV20-□□	48.7	28.1	56.5	29	1	1/4	21.6	27.5	M4×0.7	8	400	200	250	44

ZHV30□□

寸法表

単位：mm

型式	A	ΦB	ΦC	D	E	F	G	H	J	K	L	M	N	P
ZHV30-□□	157.3	64	50	20	22.5	28.5	145.8	59.8	5	70	60	5.5	52	64.7

単位：mm

型式	Q	R	S	T	U	ΦV	W	X	Y	Z	AA	AB	AC	AD	ΦAE
ZHV30-□□	33.6	72	37	2	1/4	30	35	52.9	52.9	M4×0.7	10	500	250	310	59

注1）本ねじによりノズル位置はカタログ仕様に設定され、止めねじで固定されています。止めねじを緩めずに回転トルクをかけたり、ねじ部を取付けに使用すると、止めねじ部の破損や意図しない性能の変化につながりますのでご注意ください。

注2）流量を調整する際は、2面幅部寸法Nをご確認のうえ、適合する工具のご使用をお願いします。調整方法はカタログのP.6「流量調整方法」をご参照ください。

注3）配管方法はカタログのP.6「配管」をご参照ください。

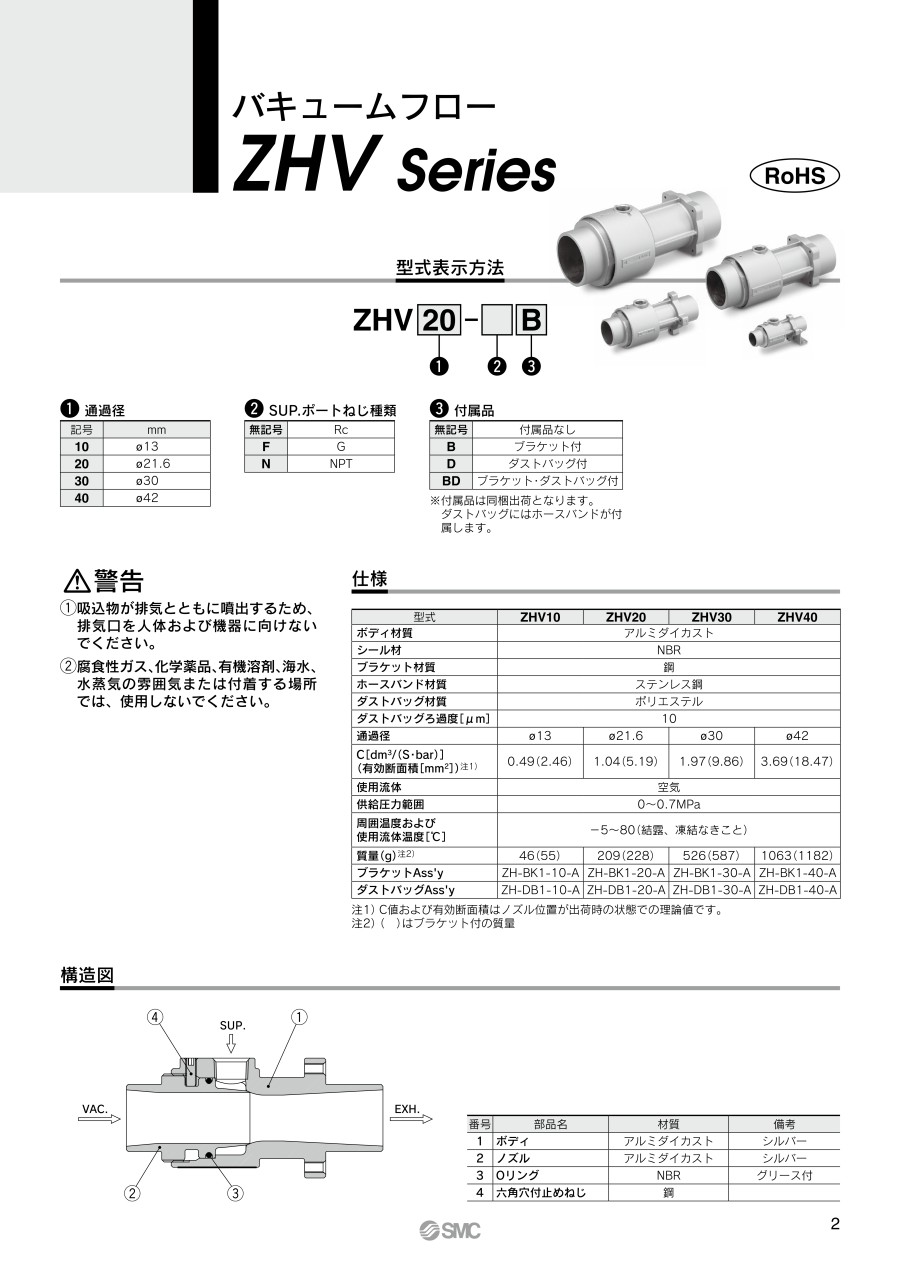

製品仕様

型式	ZHV10	ZHV20	ZHV30
ボディ材質	アルミダイカスト
シール材	NBR
ブラケット材質	鋼
ホースバンド材質	ステンレス鋼
ダストバッグ材質	ポリエステル
ダストバッグろ過度［μm］	10
通過径	Φ13	Φ21.6	Φ30
C［dm3/（S・bar）］（有効断面積［mm2］）注1）	0.49（2.46）	1.04（5.19）	1.97（9.86）
使用流体	空気
供給圧力範囲	0～0.7MPa
周囲温度および使用流体温度［℃］	-5～80（結露、凍結なきこと）
質量（g）注2）	46（55）	209（228）	526（587）
ブラケットAss'y	ZH-BK1-10-A	ZH-BK1-20-A	ZH-BK1-30-A
ダストバッグAss'y	ZH-DB1-10-A	ZH-DB1-20-A	ZH-DB1-30-A

注1）C値および有効断面積はノズル位置が出荷時の状態での理論値です。

注2）（）はブラケット付の質量

構造図

番号	部品名	材質	備考
1	ボディ	アルミダイカスト	シルバー
2	ノズル	アルミダイカスト	シルバー
3	Oリング	NBR	グリース付
4	六角穴付止めねじ	鋼

製品特長紹介動画

型番リスト

表示件数

型番

通過径

(mmø)

ブラケット

ダストバッグ

SUP.ポートねじ種類

最小発注数量

13	なし	なし	Rc	1個
13	ブラケット付	ダストバッグ付	Rc	1個
13	なし	ダストバッグ付	Rc	1個
13	なし	なし	G	1個
13	ブラケット付	なし	G	1個
13	ブラケット付	ダストバッグ付	G	1個
13	なし	ダストバッグ付	G	1個
13	なし	なし	NPT	1個
13	ブラケット付	なし	NPT	1個
13	ブラケット付	ダストバッグ付	NPT	1個
13	なし	ダストバッグ付	NPT	1個
21.6	なし	なし	Rc	1個
21.6	ブラケット付	ダストバッグ付	Rc	1個
21.6	なし	ダストバッグ付	Rc	1個
21.6	なし	なし	G	1個
21.6	ブラケット付	なし	G	1個
21.6	ブラケット付	ダストバッグ付	G	1個
21.6	なし	ダストバッグ付	G	1個
21.6	なし	なし	NPT	1個
21.6	ブラケット付	なし	NPT	1個
21.6	ブラケット付	ダストバッグ付	NPT	1個
21.6	なし	ダストバッグ付	NPT	1個
30	なし	なし	Rc	1個
30	ブラケット付	ダストバッグ付	Rc	1個
30	なし	ダストバッグ付	Rc	1個
30	なし	なし	G	1個
30	ブラケット付	なし	G	1個
30	ブラケット付	ダストバッグ付	G	1個
30	なし	ダストバッグ付	G	1個
30	なし	なし	NPT	1個
30	ブラケット付	なし	NPT	1個
30	ブラケット付	ダストバッグ付	NPT	1個

通常単価(税別) (税込単価)	通常出荷日

3,800円 ( 4,180円 )	19日目
7,263円 ( 7,989円 )	9日目
6,833円 ( 7,516円 )	5日目
3,800円 ( 4,180円 )	19日目
4,215円 ( 4,637円 )	19日目
7,263円 ( 7,989円 )	25日目
6,833円 ( 7,516円 )	25日目
3,800円 ( 4,180円 )	19日目
4,215円 ( 4,637円 )	19日目
7,263円 ( 7,989円 )	9日目
6,833円 ( 7,516円 )	19日目
7,056円 ( 7,762円 )	25日目
10,615円 ( 11,677円 )	5日目
10,152円 ( 11,167円 )	5日目
7,056円 ( 7,762円 )	19日目
7,502円 ( 8,252円 )	25日目
10,615円 ( 11,677円 )	19日目
10,152円 ( 11,167円 )	19日目
7,056円 ( 7,762円 )	25日目
7,502円 ( 8,252円 )	19日目
10,615円 ( 11,677円 )	19日目
10,152円 ( 11,167円 )	19日目
11,941円 ( 13,135円 )	5日目
16,601円 ( 18,261円 )	9日目
16,122円 ( 17,734円 )	5日目
11,941円 ( 13,135円 )	25日目
12,419円 ( 13,661円 )	25日目
16,601円 ( 18,261円 )	19日目
16,122円 ( 17,734円 )	19日目
11,941円 ( 13,135円 )	19日目
12,419円 ( 13,661円 )	9日目
16,601円 ( 18,261円 )	19日目

詳細情報

基本情報

基本情報

圧縮空気の供給でブロー、バキュームが可能！
ZHV30 供給圧力、0.5MPa時、ブロー：5310L/min（ANR）、バキューム：4590L/min（ANR）
【特長】
・ノズル位置の調整によりブロー、バキューム流量の調整が可能
・供給空気量の3倍以上のバキューム流量（ZHV10除く）
・供給空気量の4倍以上のブロー流量（ZHV10除く）
・質量削減（417gから209gに）
・容積削減（34,000mm3から17,000mm3）
・従来品（ZH-X185）と本体取付、ポート接続方法、流体通過径を互換

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
