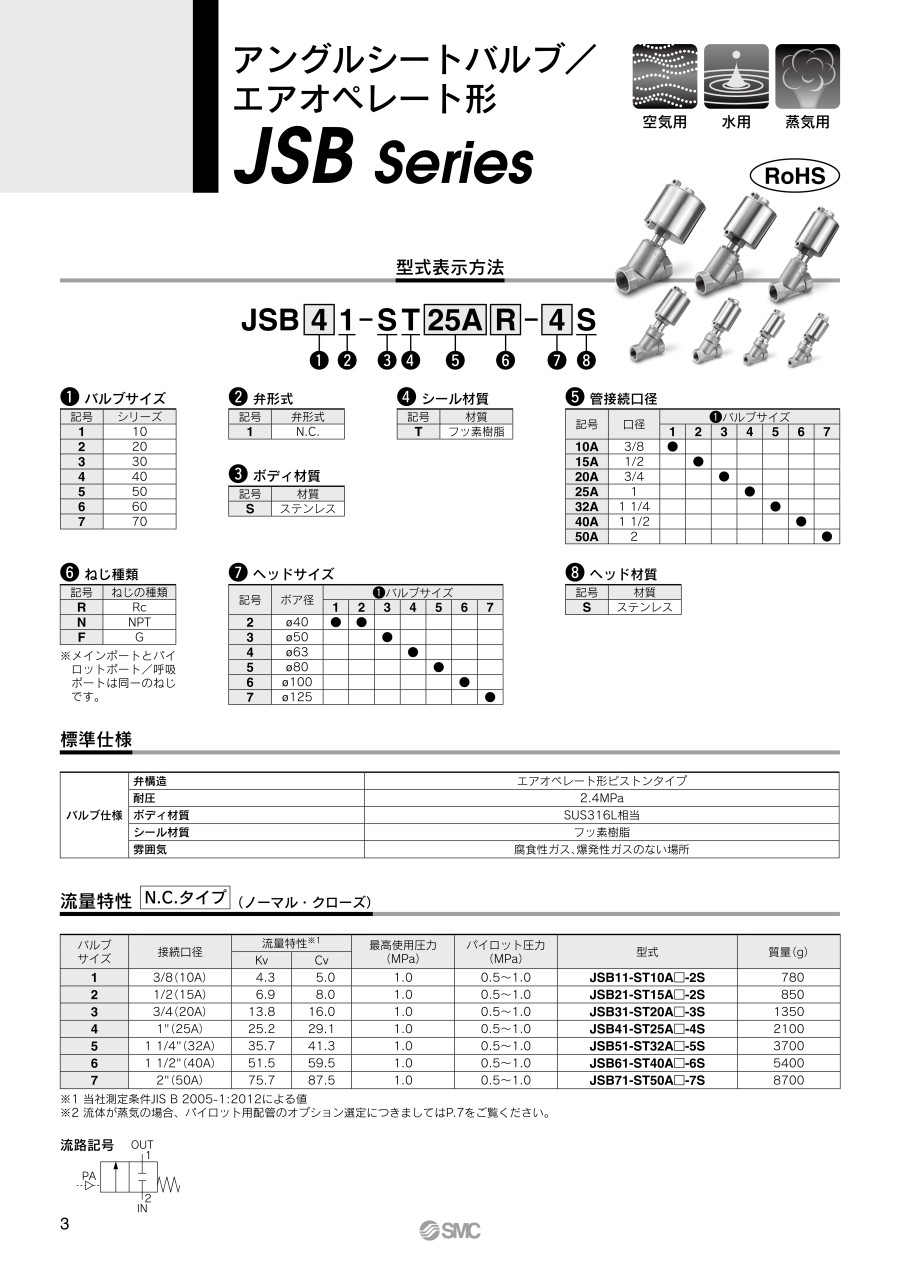

アングルシートバルブ/エアオペレート形 JSBシリーズ
- 通常単価(税別)
- 21,644円～82,703円
- 税込単価
- 23,808円～90,973円
アングルシート構造による低圧損！【特長】・長寿命、1000万回（空気、水）、3...
詳細情報を確認する商品情報
外形図
JSB11/21
寸法表
単位：mm
| 型式 | 管接続口径P | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|
| JSB11 | 3/8 | 24 | 65 | 134.4 | 121.3 | 12 | 44 | 40 | 27 | 27 |
| JSB21 | 1/2 | 29 | 65 | 134.9 | 122.3 | 14.5 | 44 | 40 | 27 | 27 |
JSB31/41
寸法表
単位：mm
| 型式 | 管接続口径P | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|
| JSB31 | 3/4 | 36 | 75 | 155.7 | 141.9 | 18 | 54.6 | 35 | 27 | 30 |
| JSB41 | 1 | 41 | 90 | 188 | 166 | 20.5 | 68 | 46 | 29 | 36 |
JSB51/61/71
寸法表
単位：mm
| 型式 | 管接続口径P | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|
| JSB51 | 1 1/4 | 51 | 110 | 222.9 | 200.5 | 25.5 | 86 | 41 | 33 | 41 |
| JSB61 | 1 1/2 | 57 | 120 | 244.2 | 221 | 28.5 | 106 | 50 | 33 | 41 |
| JSB71 | 2 | 70 | 150 | 277.7 | 242.4 | 35 | 131 | 55 | 33 | 41 |
構造図
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | パイロットヘッドAss'y | SUS304相当、鉄、樹脂、FKM |
| 2 | 軸シールホルダAss'y | SUS316L、フッ素樹脂,PEEK、FKM、樹脂 |
| 3 | ボディナット | SUS304相当 |
| 4 | ロッド | SUS316L |
| 5 | 弁体Ass'y | SUS316L、フッ素樹脂 |
| 6 | ボディ | SUS316L相当 |
※接流体部材質：SUS316L相当、フッ素樹脂、PEEK、FKM
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,644円 ( 23,808円 ) | 19日目 |
23,097円 ( 25,407円 ) | 19日目 |
23,097円 ( 25,407円 ) | 19日目 |
23,944円 ( 26,338円 ) | 19日目 |
23,944円 ( 26,338円 ) | 19日目 |
22,589円 ( 24,848円 ) | 19日目 |
28,889円 ( 31,778円 ) | 19日目 |
28,889円 ( 31,778円 ) | 19日目 |
28,889円 ( 31,778円 ) | 19日目 |
32,419円 ( 35,661円 ) | 19日目 |
32,419円 ( 35,661円 ) | 19日目 |
32,419円 ( 35,661円 ) | 19日目 |
54,453円 ( 59,898円 ) | 19日目 |
54,453円 ( 59,898円 ) | 19日目 |
54,453円 ( 59,898円 ) | 19日目 |
67,590円 ( 74,349円 ) | 19日目 |
67,590円 ( 74,349円 ) | 19日目 |
67,590円 ( 74,349円 ) | 19日目 |
82,703円 ( 90,973円 ) | 19日目 |
82,703円 ( 90,973円 ) | 19日目 |
82,703円 ( 90,973円 ) | 19日目 |
詳細情報
基本情報
アングルシート構造による低圧損！
【特長】
・長寿命、1000万回（空気、水）、300万回（蒸気）
・流路形状最適化による大流量化を実現（管接続口径、1インチ（25A））
・小型：高さ166mm（管接続口径、1インチ）
・全7サイズの豊富なシリーズバリエーション
・オールインワン（SUS316L相当）
