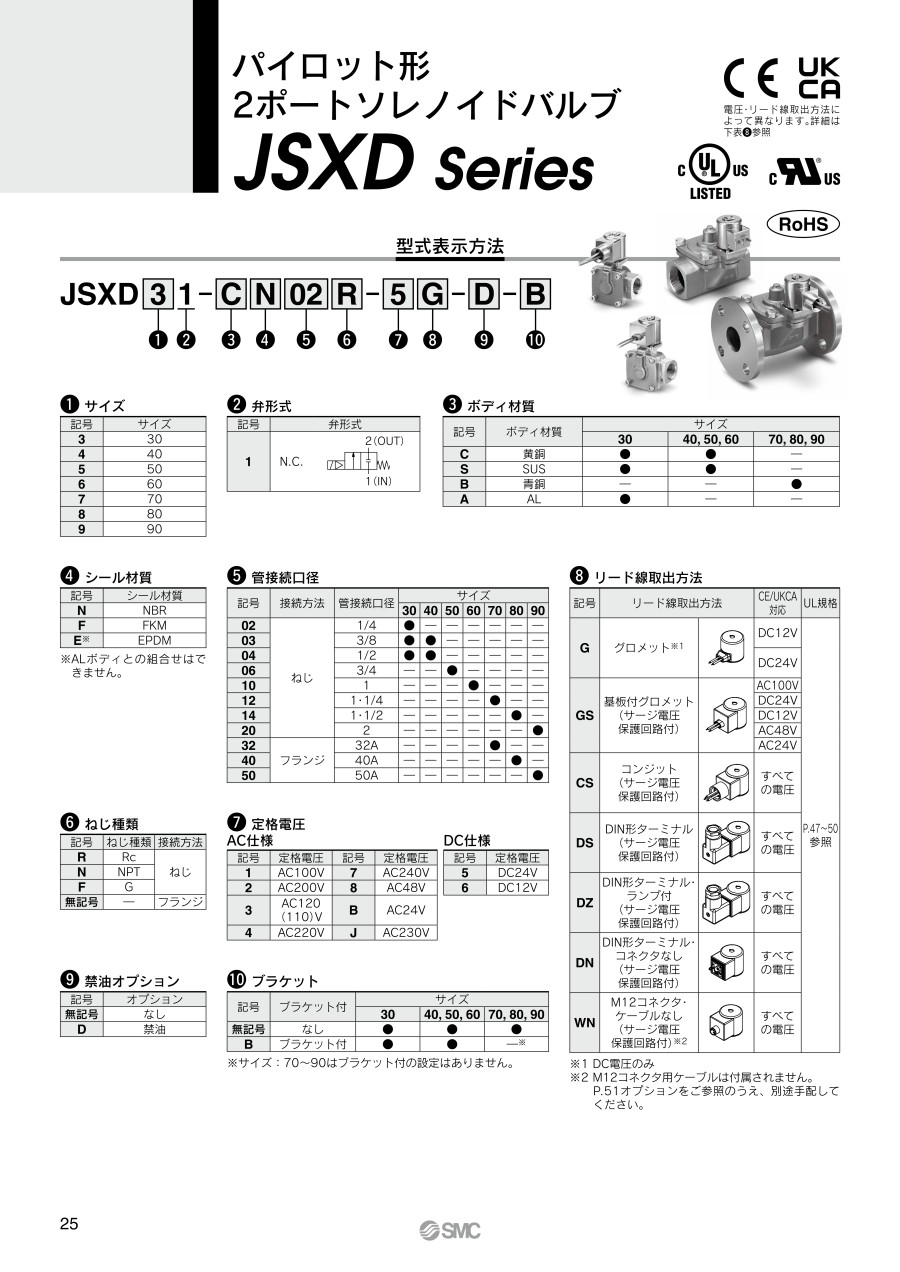

パイロット形 2ポートソレノイドバルブ JSXDシリーズ

外形図

JSXD30、口径：1/2、ボディ材質：AL、黄銅、SUS

JSXD40、口径：3/8、1/2、ボディ材質：黄銅、SUS

JSXD50/60、口径：3/4、1、ボディ材質：黄銅、SUS

単位：mm

製品仕様

注1）露点温度−10℃以下。

注2）漏れ量は差圧が最低作動圧力差以上、周囲温度20℃での値です。

注3）保護等級IP67ですがコイル部に水が浸入しますと作動不良・故障の原因となります。屋外、常時水分が付着する環境でご使用の場合は防水対策を施してください。

注4）型式によって規格取得に違いがあります。詳細はカタログのP.25をご確認ください。

注5）消費電力および皮相電力は周囲温度20℃、定格電圧印加時の値です。（ばらつき幅：±10％）

注6）ACは整流回路を使用しているため、周波数および起動・励磁による皮相電力の差はありません。

注7）温度上昇値は周囲温度20℃、定格電圧印加時の値です。ただし周囲の環境により変わるため参考値となります。

構造図

JSXD30 通電時開形（N.C.）
ボディ材質：黄銅、SUS、AL

番号	部品名	材質
		黄銅	SUS	AL
1	クリップ	SUS
2	ソレノイドコイル	SUS、Cu、樹脂
3	スプリング	SUS
4	ストッパ	PPS
5	チューブAss'y	SUS
6	可動鉄心Ass'y	SUS、PPS、NBR（FKM、EPDM）		SUS、PPS、NBR（FKM）
7	ブラケット	Fe
8	取付ねじ	Fe
9	ボンネット	SUS
10	ガスケット	NBR（FKM、EPDM）		NBR（FKM）
11	ボルト	Fe
12	ボディ	黄銅	SUS	AL
13	Oリング	NBR（FKM、EPDM）		NBR（FKM）
14	ダイヤフラムAss'y	SUS、NBR（FKM、EPDM）		SUS、NBR（FKM）
15	バルブスプリング	SUS
16	バッファ	PPS
17	ボンネット	SUS
18	ボルト	Fe

JSXD40 通電時開形（N.C.）
ボディ材質：黄銅、SUS

番号	部品名	材質
		黄銅	SUS
1	クリップ	SUS
2	ソレノイドコイル	SUS、Cu、樹脂
3	ストッパ	PPS
4	スプリング	SUS
5	チューブAss'y	SUS
6	可動鉄心Ass'y	SUS、PPS、NBR（FKM、 EPDM）
7	取付ねじ	Fe
8	ボンネット	SUS
9	ガスケット	NBR（FKM、EPDM）
10	ボディ	黄銅	SUS
11	Oリング	NBR（FKM、EPDM）
12	ダイヤフラムAss'y	SUS、NBR（FKM、EPDM）
13	バルブスプリング	SUS
14	バッファ	PPS
15	ボンネット	SUS
16	ボルト	Fe
17	ブラケット	Fe

JSXD50/60 通電時開形（N.C.）
ボディ材質：黄銅、SUS

番号	部品名	材質
		黄銅	SUS
1	クリップ	SUS
2	ソレノイドコイル	SUS、Cu、樹脂
3	ストッパ	PPS
4	スプリング	SUS
5	チューブAss'y	SUS
6	可動鉄心Ass'y	SUS、PPS、NBR（FKM、 EPDM）
7	取付ねじ	Fe
8	ボンネット	SUS
9	ガスケット	NBR（FKM、EPDM）
10	ボディ	黄銅	SUS
11	Oリング	NBR（FKM、EPDM）
12	ダイヤフラムAss'y	SUS、NBR（FKM、EPDM）
13	バルブスプリング	SUS
14	ボンネット	黄銅	SUS
15	ボルト	Fe
16	ブラケット	Fe
