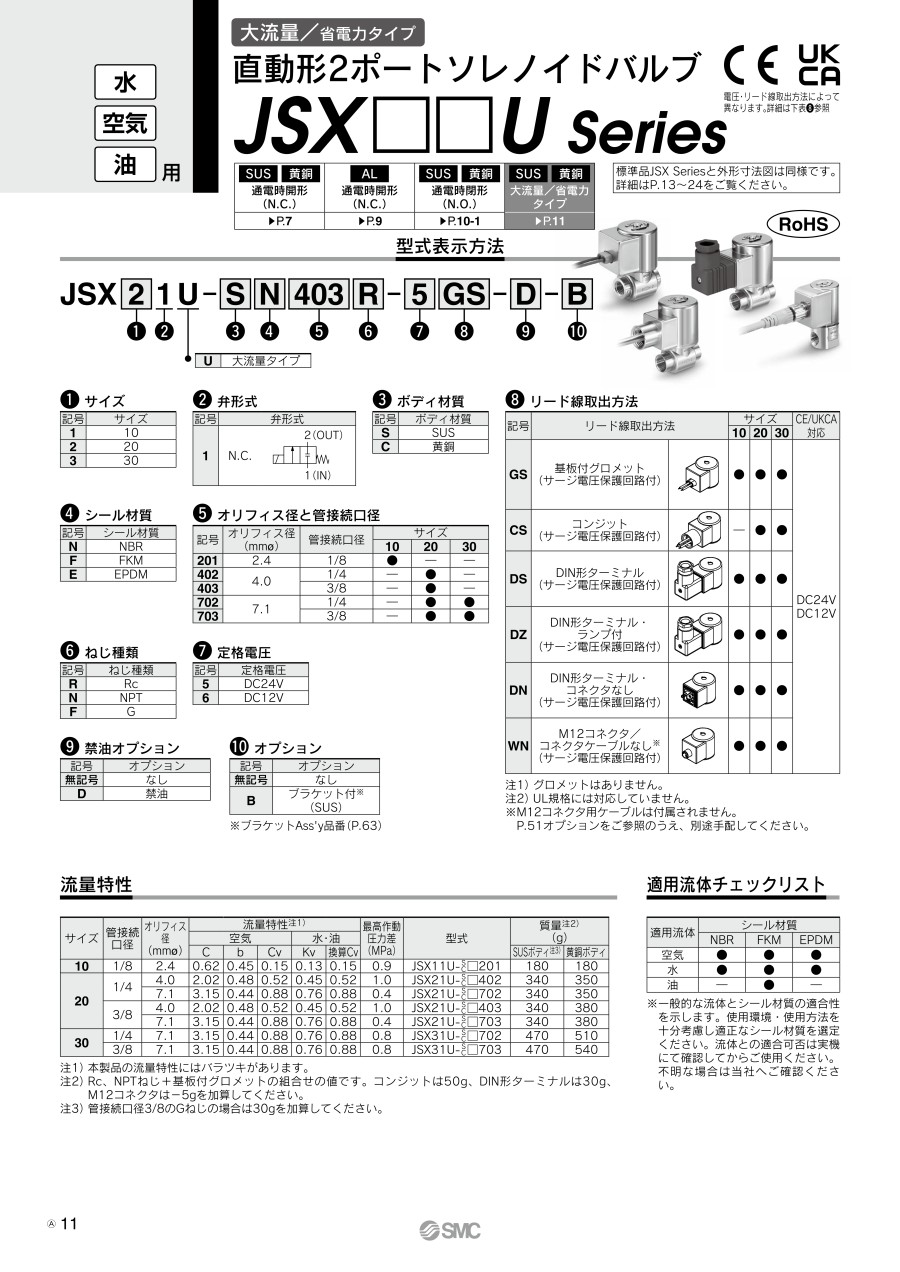

大流量/省電力タイプ 直動形2ポートソレノイドバルブ JSX□□Uシリーズ

番号	部品名	材質
1	クリップ	SUS
2	ソレノイドコイル	SUS、Cu、樹脂
3	基板Ass'y	-
4	ストッパ	PPS
5	スプリング	SUS
6	チューブAss'y	SUS
7	可動鉄心Ass'y	SUS、PPS、NBR（FKM、EPDM）
8	ナット	SUS
9	ガスケット	NBR（FKM、EPDM）
10	ボディ	SUS

省電力仕様

保持時の無駄な電力を削減することにより、省電力を計っています。
通電時、200msを超える通電時間で効果を示します。

※ バルブには極性があります。カタログのP.66電気回路をご確認のうえ、極性を間違えないように注意してください。

共通仕様

注1）漏れ量は差圧0.01MPa以上、周囲温度20℃での値です。

注2）保護等級はIP67ですがコイル部に水が浸入しますと作動不良、故障の原因となります。
        屋外、常時水分が付着する環境でご使用の場合は防水対策を施してください。

注3）大流量タイプはUL規格に対応していません。

注4）消費電力は周囲温度20℃、定格電圧印加時の値です。（ばらつき幅：±10％）

注5）温度上昇値は周囲温度20℃、定格電圧印加時の値です。
        ただし周囲の環境により変わるため参考値となります。

注6）耐振動：45～2000Hz 1掃引、可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。
        耐衝撃： 落下式衝撃試験で可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
        常時、振動／衝撃が加わる環境では使用しないでください。
