SMC

コンパクトコンプレッサ CRPシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 178,605円～178,611円

税込単価: 196,466円～196,472円

協働ロボット、搬送ロボット車などのエア源のない環境下で圧縮空気を供給！【特長】...

詳細情報を確認する

種類
コンパクトタイプ
潤滑方式
無給油式
冷却方式
空冷式
最高圧力 (MPa)
0.55
コンプレッサー吐出空気量 (L/min)
10～100未満
駆動源（種類）
直流
ドライヤ
非搭載
圧縮方式
レシプロ
運転制御方式
圧力開閉制御（自動発停）
駆動源（定格電圧）
24V
奥行 (mm)
100
高さ (mm)
134
幅 (mm)
154
ケーブル長さ (m)
1
高精度デジタル圧力スイッチ
ISE20A-Y-01-J-X603
残圧抜き回路用ワンタッチ管継手付チェックバルブ
AKH06-00（Φ6チューブ用）
残圧抜き回路用3ポートソレノイドバルブ
V124-5LU-M5

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コンプレッサ

コントローラ

3画面高精度デジタル圧力スイッチ ISE20A-Y-01-J-X603

コネクタ付リード線 ISE20A用（オプション単体品番：ZS-46-5L）

3ポートソレノイドバルブ V124-5LU-M5

※ソレノイドバルブのコネクタは300mm仕様を同梱します。

ワンタッチ管継手付チェックバルブ AKH06-00

サイレンサ

記号	サイレンサ品番	騒音（正圧時）
A	AN10-01	62dB以下
B	ANB1-01	55dB以下

製品仕様

コンプレッサ

使用流体		空気
圧縮方式		レシプロ（オイルフリー）
最大吐出圧力/真空到達圧力		0.55MPa/-70kPa
最大吐出流量/最大吸込流量		10L/min（ANR）
圧力制御方式（ON-OFF）		圧力スイッチ
定格時間注1）		連続
騒音注2）		62dB以下（AN10-01取付時）
騒音注2）		55dB以下（ANB1-01取付時）
使用温度範囲		5～40℃
使用湿度範囲		80%RH以下（結露なきこと）
質量		3.1kg
シール材質	摺動部	PTFE樹脂
シール材質	Oリング	HNBR

コントローラ

設置方法		分離
電源電圧		DC24V±10%
定格電流		4.5A（110W）
瞬時最大消費電流注3）		8A（200W）
LED表示部	POWER	電源ON時緑点灯
LED表示部	ALARM	赤点灯または赤点滅
圧力スイッチ入力仕様		IN（圧力スイッチ用入力）：
		PNP入力1点
		入力電流3.5mA±20%（DC24VでON時）
		COM+, COM-（圧力スイッチ用電源出力）：
		DC24V+10%－15%、供給電流最大200mA
推奨圧力スイッチ対応品番		高精度デジタル圧力スイッチISE20シリーズ
		PNPオープンコレクタ出力仕様
		ISE20A-Y-□-□-J-X603
取付		ねじ取付/DINレール取付
ケーブル長さ		1m
冷却方式		5～40℃
使用温度範囲		自然空冷
使用湿度範囲		80%RH以下（結露なきこと）
絶縁抵抗		外部端子一括―ケース間 50MΩ（DC500V）
質量		ねじ取付 340g/DINレール取付 360g

注1）連続してコンプレッサが動作可能な時間。

注2）無響室での値、ポート正面から1.0m離れた位置。（最大吐出圧力時）
運転条件や設置条件によっては表記載の値より大きくなる場合があります。

注3）電源に過電流保護機能がある場合は、自動復帰型や定電流型をご使用ください。

2出力＋アナログ出力（電圧/電流）
3画面高精度デジタル圧力スイッチ/ISE20A シリーズ

型式	ISE20A-Y-01-J-X603
定格圧力範囲	-0.1～1MPa
出力仕様	PNPオープンコレクタ2出力+コピー機能
配管仕様	R1/8
リード線	コネクタ付リード線（リード線長さ2m、5芯）
スイッチ出力の設定	反転出力
停止圧力	0.5MPa
起動圧力	0.3MPa

型番リスト

表示件数

型番

騒音値

(dB)

コントローラ取付方法

吸込ポート用サイレンサ

最小発注数量

62	DINレール取付	AN10-01	1個
55	DINレール取付	ANB1-01	1個
62	ねじ取付	AN10-01	1個
55	ねじ取付	ANB1-01	1個

通常単価(税別) (税込単価)	通常出荷日

178,610円 ( 196,471円 )	16日目
178,611円 ( 196,472円 )	16日目
178,606円 ( 196,467円 )	16日目
178,605円 ( 196,466円 )	16日目

詳細情報

基本情報

基本情報

協働ロボット、搬送ロボット車などのエア源のない環境下で圧縮空気を供給！
【特長】
・小型：幅154mm、高さ134mm、奥行100mm
・軽量：質量3.5kg（コンプレッサ3.1kg、コントローラ0.4kg）
・1台で正圧または真空圧（真空ポンプ）として使用可能
・最大吐出圧力：0.55MPa
・真空到達圧力：-70kPa
・オイルフリー、騒音：55dB以下（サイレンサ、ANB1-01装着時、正圧時）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

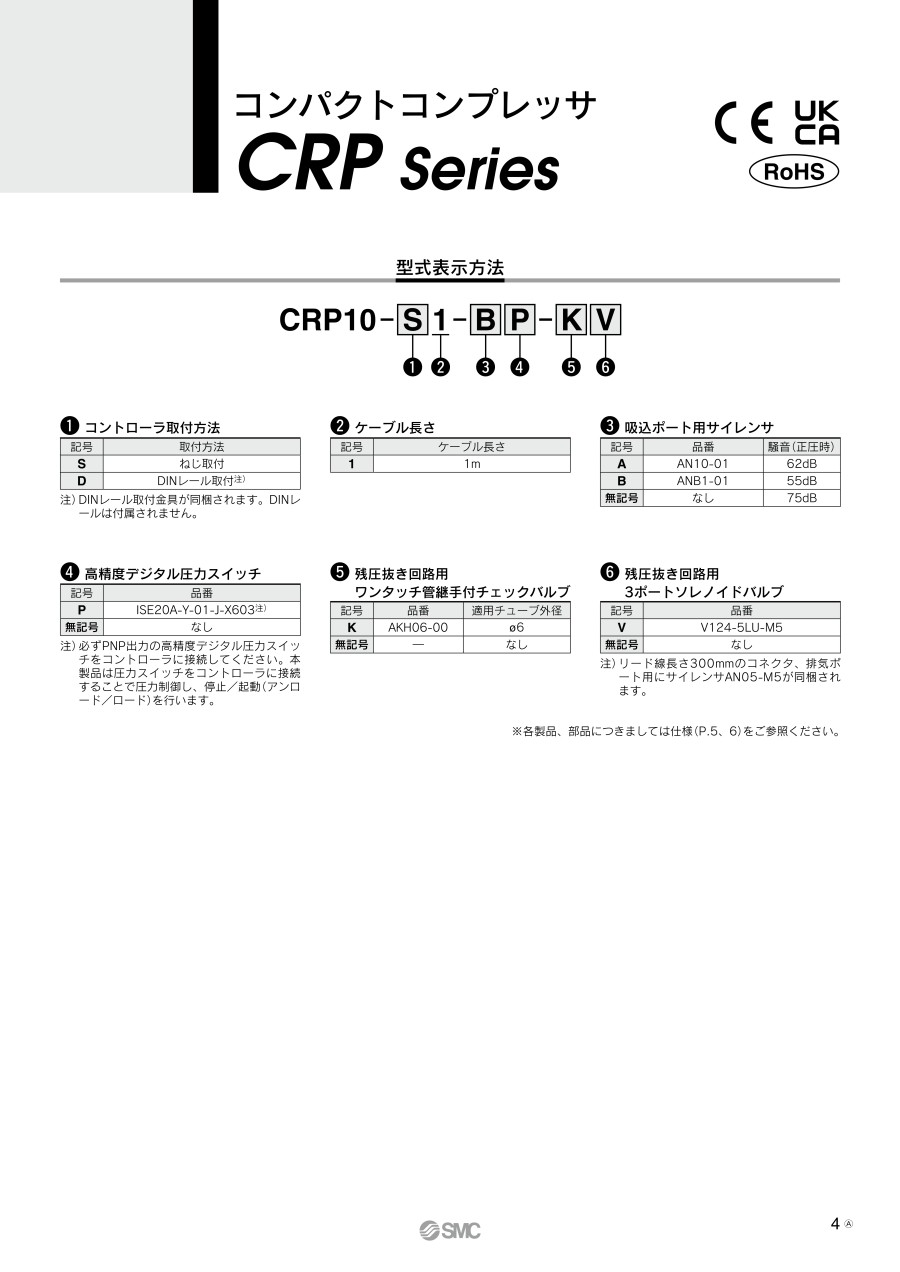

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
