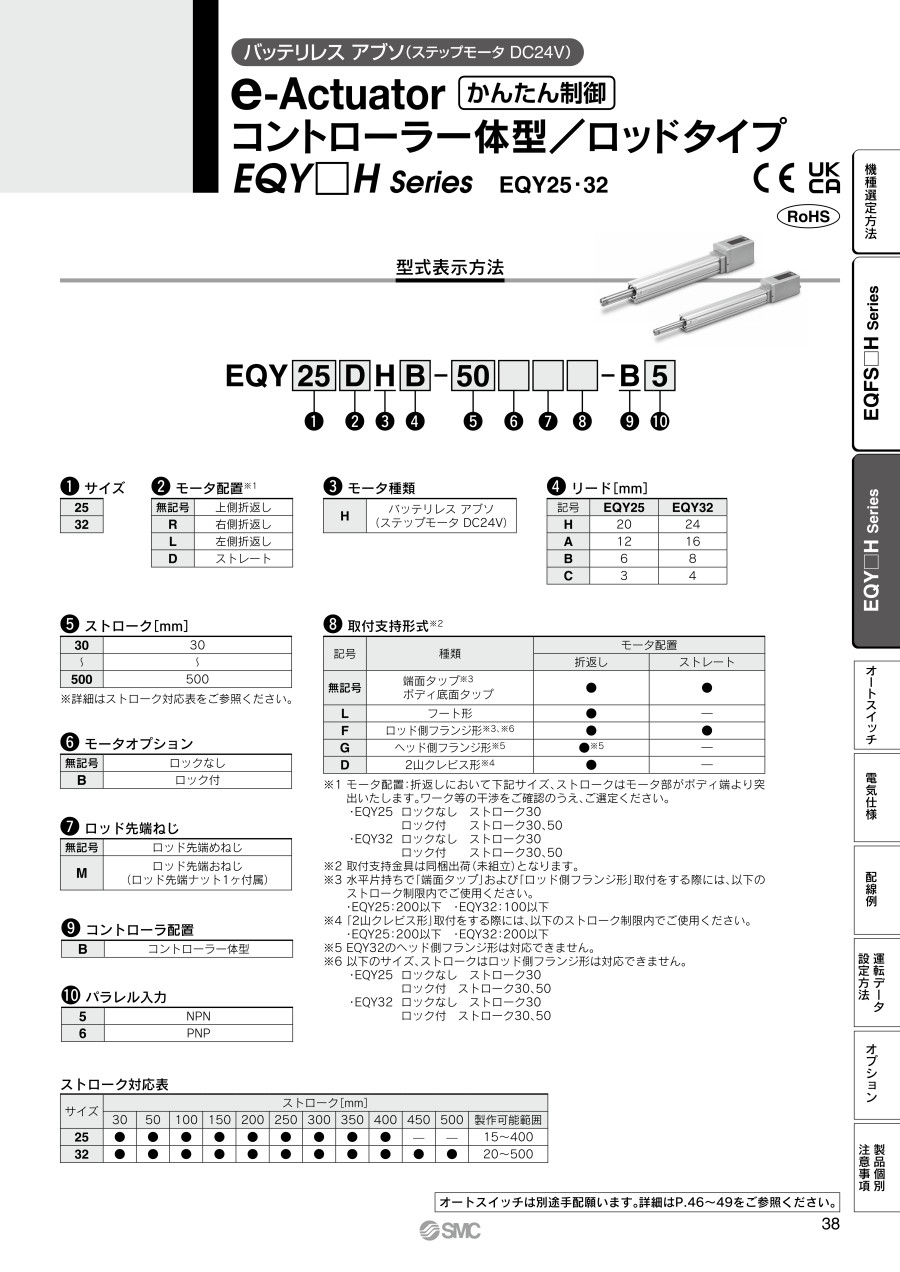

e-Actuator かんたん制御 コントローラ一体型/ロッドタイプ EQY□Hシリーズ

外形図

EQY25/32H（上側折返し）

注1） 動作指示により、ロッドが可動する範囲です。周辺にあるワーク・設備等と干渉しないようにご注意ください。

注2）工場出荷時の“原点端”（0mm）位置を示します。

注3）［ ］は回転方向基準を変更した場合です。

注4）ロッド先端の四角幅対辺の向きは、製品ごとに異なります。

寸法表

単位：mm

ボディ底面タップ

単位：mm

EQY25/32DH（モータストレート）

注1） 動作指示により、ロッドが可動する範囲です。周辺にあるワーク・設備等と干渉しないようにご注意ください。

注2）工場出荷時の“原点端”（0mm）位置を示します。

注3）［ ］は回転方向基準を変更した場合です。

注4）ロッド先端の四角幅対辺の向きは、製品ごとに異なります。

寸法表

単位：mm

ボディ底面タップ

単位：mm

先端おねじ：EQY（25/32）□H（H/A/B/C）-□□M

寸法表

単位：mm

※L1は原点復帰：2mm位置での値。

製品仕様

注1） 搬送質量は、速度および加速度で変動いたします。カタログのP.35～36の「速度-搬送質量グラフ（目安）」にて確認してください。
         水平： 外部ガイドを使用してください（外部ガイド摩擦係数：0.1以下）。搬送質量は最大値を表します。実際の搬送質量および搬送速度は、外部のガイド条件により変わります。
         垂直： ロッド上向きまたはロッドにラジアル荷重が加わる場合は、外部ガイドを使用してください（外部ガイド摩擦係数：0.1以下）。
                   搬送質量は最大値を表す。実際の搬送質量および搬送速度は、外 部のガイド条件により変わります。
         加減速度は水平：10000［mm/s2］以下、垂直：5000［mm/s2］以下に設定してください。

注2）押当て推力の精度は±20％（F.S.）となります。

注3）押当て推力設定値EQY25□H：25～50％、EQY32□H：30～70％の値です。詳細はカタログのP.37の推力換算グラフをご参照ください。

注4）ケーブル長さ・負荷・取付条件等により、速度・推力は変化する場合があります。ケーブル長さ5mを超える場合は、速度・推力は5m毎に最大10％低下します。

注5）押当て速度は固定値です。また、ワークを搬送して押当てをする際には「垂直可搬質量」以下で運転してください。

注6）往復動作の誤差を補正する場合の目安値になります。

注7）耐衝撃…落下衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし。（初期における値）
        耐振動…45～2000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし。（初期における値）

注8）電源容量の選定時に使用してください。

注9）ロック付を選択の場合は、電力を加算してください。

注10）ロック付のみ。
