SMC

エアマネジメントシステム電空レギュレータタイプ AMS20A/30A/40Aシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 277,886円～368,268円

税込単価: 305,675円～405,095円

設備待機（生産停止時）の状態を監視し、自動で低圧化、不要なエア消費を削減。【特...

詳細情報を確認する

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報

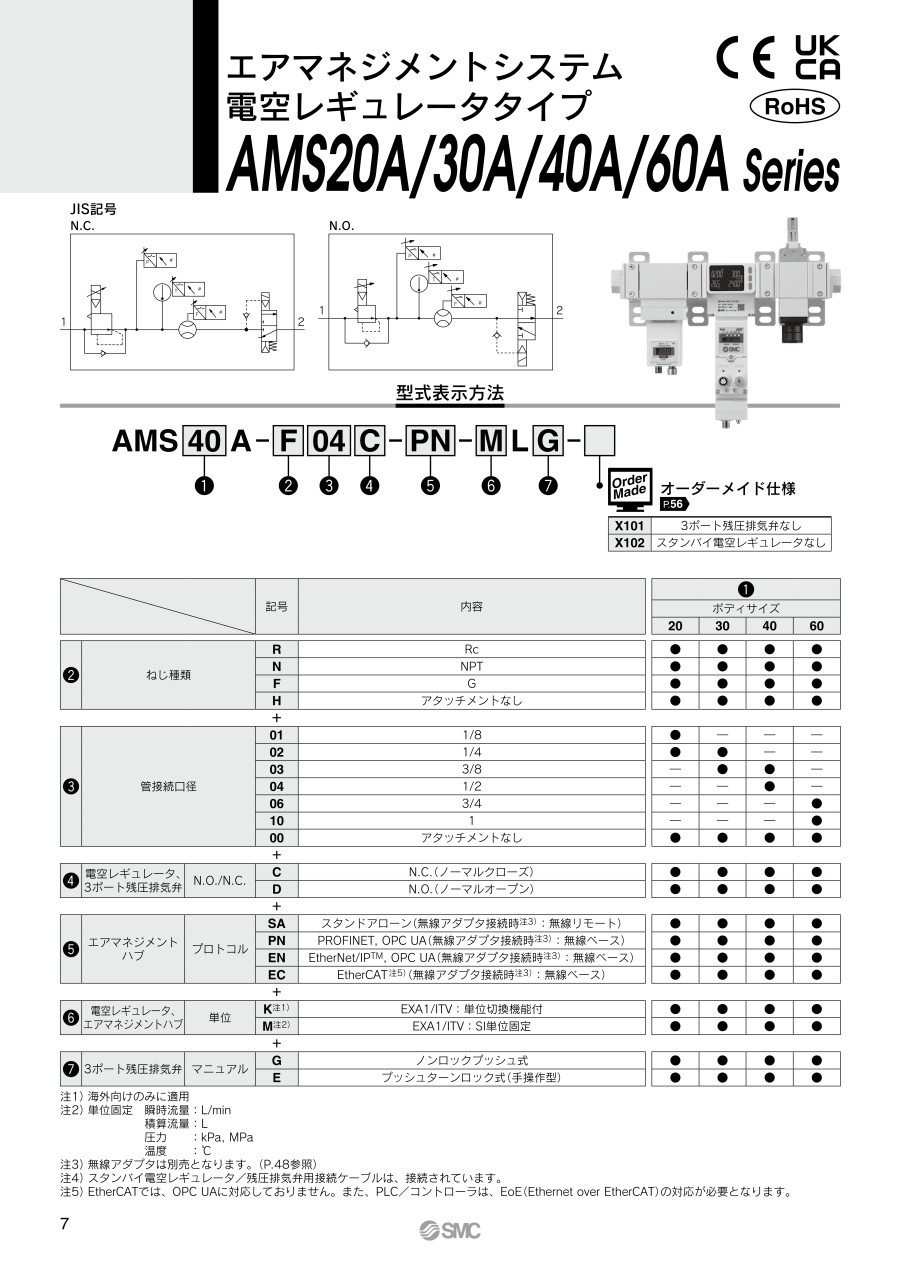

カタログ

商品情報

外形図

N.C.仕様

AMS20/30/40A-R□C

注）スタンバイレギュレータ/残圧排気弁用接続ケーブル付。

寸法表

単位：mm

型式	P	A	B	C	D	E	J	M	L	ブラケット取付寸法
型式	P	A	B	C	D	E	J	M	L	K	F	G	H	Q	R	S	T	U	V	W
AMS20A-□C	1/8・1/4	274.3	214.7	81.7	134.4	25.6	46.2	24	40.1	85	70.2	103.2	49.7	35	7	14	54.5	6	47	42.5
AMS30A-□C	1/4・3/8	291.8	214.7	87.9	134.4	29.1	46.2	30	40.1	85	72.2	104.2	57.2	35	7	14	54.5	6	47	42.5
AMS40A-□C	3/8・1/2	334.8	214.9	92.4	151.6	32.6	46.2	36	40.1	85	89.2	105.2	75.2	40	9	18	65	7	55	50

型式	A	F
AMS20A-H00C	219.9	68.6
AMS30A-H00C	229.4	70.1
AMS40A-H00C	264.4	86.6

N.O.仕様

AMS20/30/40A-R□D

注）スタンバイレギュレータ/残圧排気弁用接続ケーブル付。

寸法表

単位：mm

型式	P	A	B	C	D	E	J	M	L	ブラケット取付寸法
型式	P	A	B	C	D	E	J	M	L	K	F	G	H	Q	R	S	T	U	V	W
AMS20A-□D	1/8・1/4	274.3	214.7	85.1	134.4	25.6	46.2	24	40.1	85	70.2	103.2	49.7	35	7	14	54.5	6	47	42.5
AMS30A-□D	1/4・3/8	291.8	214.7	102.1	134.4	29.1	46.2	30	40.1	85	72.2	104.2	57.2	35	7	14	54.5	6	47	42.5
AMS40A-□D	3/8・1/2	334.8	214.9	119.4	151.6	32.6	46.2	36	40.1	85	89.2	105.2	75.2	40	9	18	65	7	55	50

型式	A	F
AMS20A-H00D	219.9	68.6
AMS30A-H00D	229.4	70.1
AMS40A-H00D	264.4	86.6

製品仕様

標準仕様電空レギュレータタイプ

型式		AMS20A	AMS30A	AMS40A
構成機器※	スタンバイ電空レギュレータ	ITV2050-20	ITV2050-30	ITV3050-40
	エアマネジメントハブ	EXA1-20	EXA1-30	EXA1-40
	3ポート残圧排気弁	VP346E	VP546E	VP746E
管接続口径		1/8、1/4	1/4、3/8	3/8、1/2
使用流体		空気
定格流量範囲		5～500L/min	10～1000L/min	20～2000L/min
周囲温度および使用流体温度		0～50℃
保証耐圧力		1.0MPa
最高使用圧力		0.8MPa
供給圧力範囲		0.3～0.8MPa
設定圧力範囲		0.2～0.7MPa
スタンバイ圧力範囲		0.2～0.4MPa
電源電圧		DC24V±10％
消費電流		500mA以下
入出力		DI×2 DI、DO IO-Link、DI
保護構造		IP65（電気機器部分のみ）
質量		2200g	2500g	3800g

※構成機器単体仕様はメーカーカタログにて下記をご参照ください。
・スタンバイ電空レギュレータ　P.25
・エアマネジメントハブ　　　　P.21
・3ポート残圧排気弁　　　　　P.30

製品特長紹介動画

型番リスト

表示件数

型番

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

329,752円 ( 362,727円 )	19日目
342,718円 ( 376,990円 )	19日目
342,718円 ( 376,990円 )	19日目
277,886円 ( 305,675円 )	19日目
337,379円 ( 371,117円 )	19日目
350,346円 ( 385,381円 )	19日目
350,346円 ( 385,381円 )	19日目
285,514円 ( 314,065円 )	19日目
329,752円 ( 362,727円 )	19日目
342,718円 ( 376,990円 )	19日目
342,718円 ( 376,990円 )	19日目
277,886円 ( 305,675円 )	19日目
337,379円 ( 371,117円 )	19日目
350,346円 ( 385,381円 )	19日目
350,346円 ( 385,381円 )	19日目
317,238円 ( 348,962円 )	19日目
333,184円 ( 366,502円 )	19日目
346,151円 ( 380,766円 )	19日目
346,151円 ( 380,766円 )	19日目
281,318円 ( 309,450円 )	19日目
341,896円 ( 376,086円 )	19日目
354,861円 ( 390,347円 )	19日目
354,861円 ( 390,347円 )	19日目
290,030円 ( 319,033円 )	19日目
333,184円 ( 366,502円 )	19日目
346,151円 ( 380,766円 )	19日目
346,151円 ( 380,766円 )	19日目
281,318円 ( 309,450円 )	19日目
341,896円 ( 376,086円 )	19日目
354,861円 ( 390,347円 )	19日目
354,861円 ( 390,347円 )	19日目
290,030円 ( 319,033円 )	19日目
345,515円 ( 380,067円 )	19日目
358,482円 ( 394,330円 )	19日目
358,482円 ( 394,330円 )	19日目
293,649円 ( 323,014円 )	19日目
355,303円 ( 390,833円 )	19日目
368,268円 ( 405,095円 )	19日目
368,268円 ( 405,095円 )	19日目
303,438円 ( 333,782円 )	19日目
345,515円 ( 380,067円 )	19日目
358,482円 ( 394,330円 )	19日目
358,482円 ( 394,330円 )	19日目
293,649円 ( 323,014円 )	19日目
355,303円 ( 390,833円 )	19日目
368,268円 ( 405,095円 )	19日目
368,268円 ( 405,095円 )	19日目
303,438円 ( 333,782円 )	19日目

詳細情報

基本情報

基本情報

設備待機（生産停止時）の状態を監視し、自動で低圧化、不要なエア消費を削減。
【特長】
・エア消費量が削減
・OPC UAに対応
ダイレクト接続による容易なデータ通信が可能
・無線システムに対応
通信ケーブル不要
独自の暗号化による高いセキュリティー
通信距離：最大100m
・IO-Linkに対応

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
