JRB/JRN ホルダつきマグネット ゴムジャケットタイプ
- 通常単価(税別)
- 1,697円～4,597円
- 税込単価
- 1,867円～5,057円
通常出荷日：4日目
ホルダつきマグネットをゴムジャケットでカバーしました。【特長】・ゴムジャケットと被吸着物の間の摩擦抵抗...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

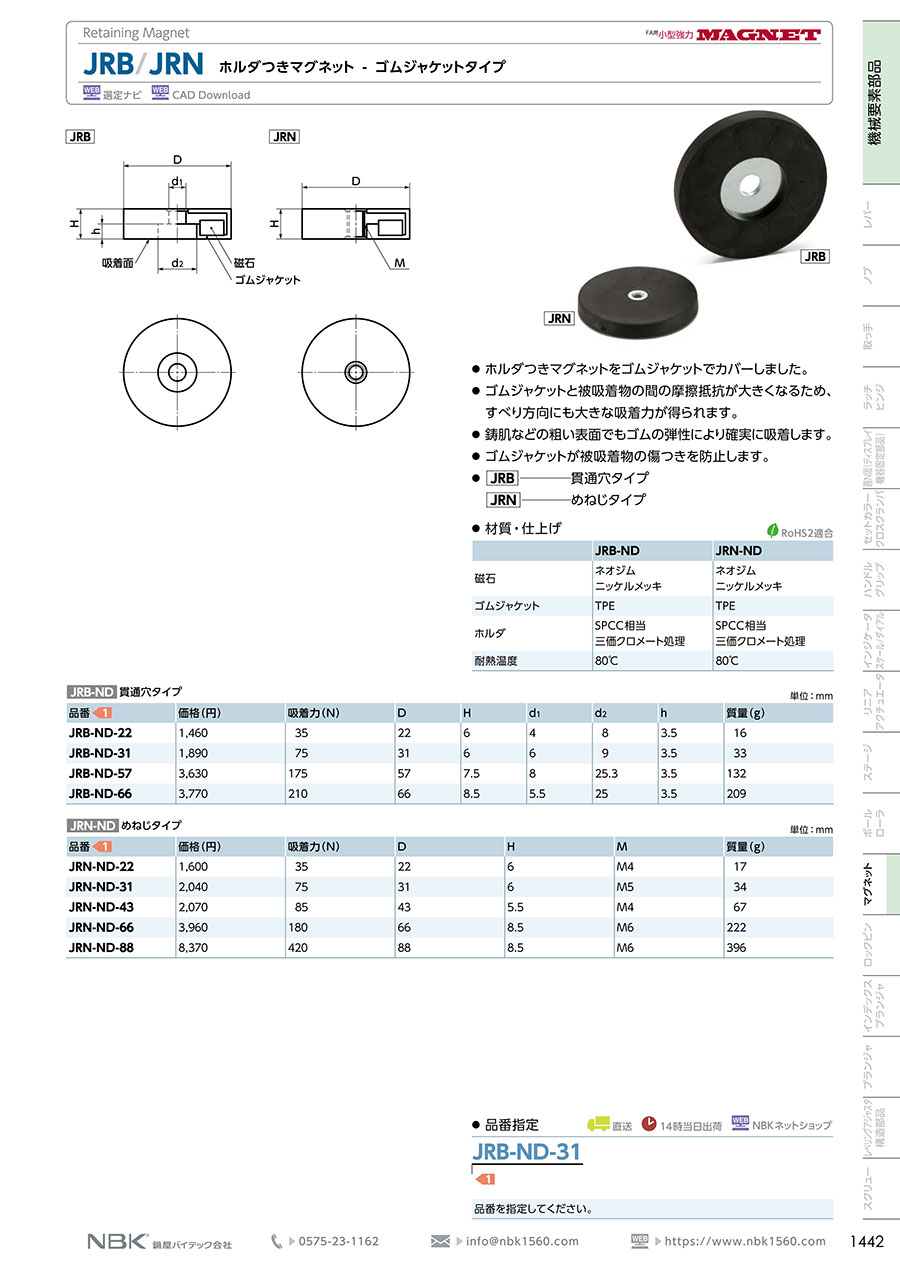

外形図
JRB/JRNシリーズ
規格表
単位：mm
| 品番 | 吸着力（N） | D | H | d1 | d2 | h | 質量（g） |
|---|---|---|---|---|---|---|---|
| JRB-ND-22 | 35 | 22 | 6 | 4 | 8 | 3.5 | 16 |
| JRB-ND-31 | 75 | 31 | 6 | 6 | 9 | 3.5 | 33 |
| JRB-ND-66 | 210 | 66 | 8.5 | 5.5 | 25 | 3.5 | 209 |
JRB-ND：貫通穴タイプ
単位：mm
| 品番 | 吸着力（N） | D | H | M | 質量（g） |
|---|---|---|---|---|---|
| JRN-ND-22 | 35 | 22 | 6 | M4 | 17 |
| JRN-ND-43 | 85 | 43 | 5.5 | M4 | 67 |
| JRN-ND-66 | 180 | 66 | 8.5 | M6 | 222 |
JRN-ND：めねじタイプ
材質・仕上げ
| JRB-ND | JRN-ND | |
|---|---|---|
| 磁石 | ネオジム ニッケルメッキ | ネオジム ニッケルメッキ |
| ゴムジャケット | TPE | TPE |
| ホルダ | SPCC相当 三価クロメート処理 | SPCC相当 三価クロメート処理 |
| 耐熱温度 | 80℃ | 80℃ |
詳細情報
基本情報
ホルダつきマグネットをゴムジャケットでカバーしました。
【特長】
・ゴムジャケットと被吸着物の間の摩擦抵抗が大きくなるため、すべり方向にも大きな吸着力が得られます
・鋳肌などの粗い表面でもゴムの弾性により確実に吸着します
・ゴムジャケットが被吸着物の傷つきを防止します
・JRB：貫通穴タイプ、JRN：めねじタイプ
