JST ホルダつきマグネット
- 通常単価(税別)
- 1,106円～1,408円
- 税込単価
- 1,217円～1,549円
通常出荷日：4日目
円筒形ホルダつきマグネット。【特長】・磁石を金属ホルダでカバーすることで、吸着力を高めています・外径公...
詳細を確認- 接着または圧入で固定してください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

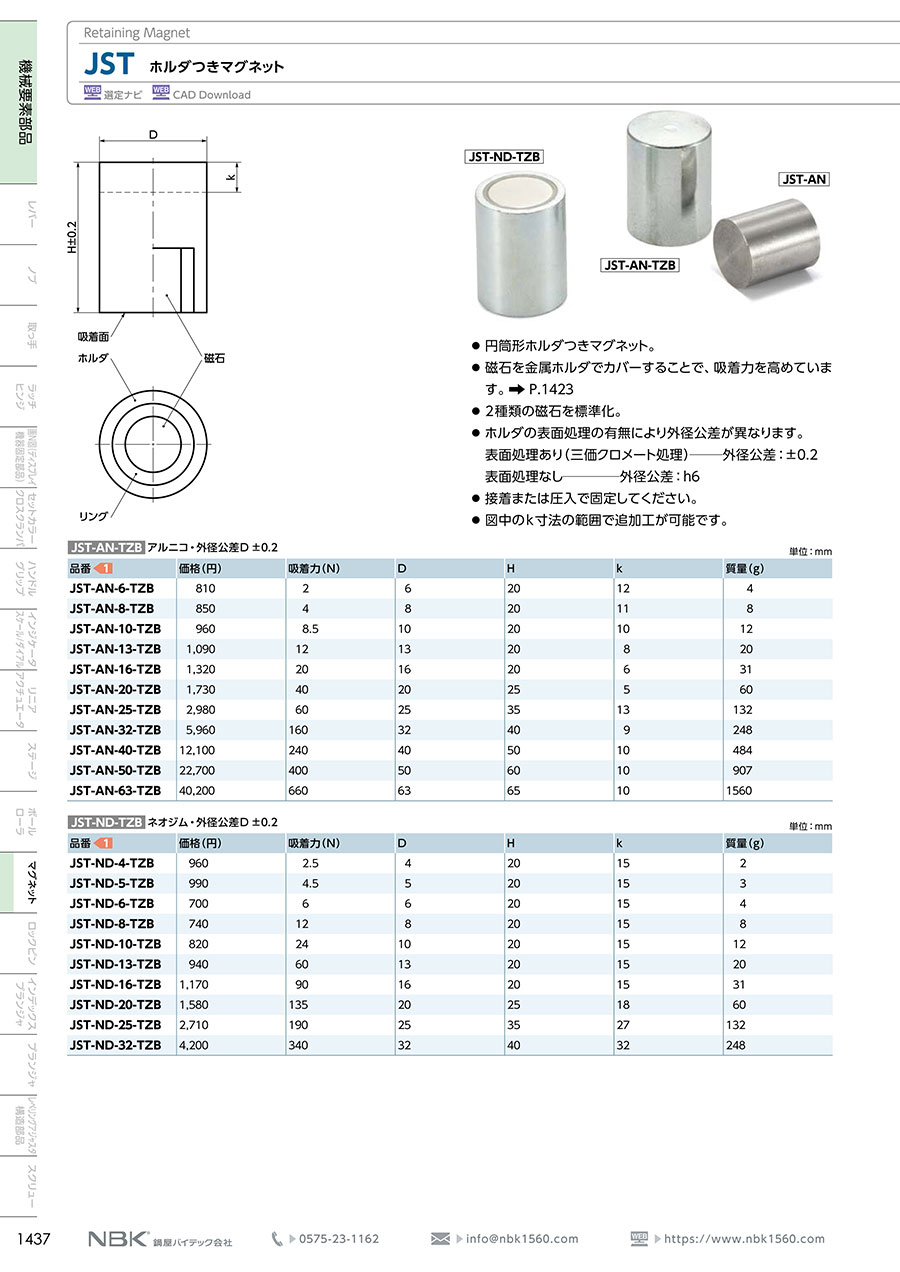

外形図
JSTシリーズ
規格表
単位：mm
| 品番 | 吸着力（N） | D | H | k | 質量（g） |
|---|---|---|---|---|---|
| JST-ND-4-TZB | 2.5 | 4 | 20 | 15 | 2 |
| JST-ND-16-TZB | 90 | 16 | 20 | 15 | 31 |
| JST-ND-10 | 24 | 10 | 16 | 11 | 12 |
JST-ND-TZB：ネオジム・外径公差D ±0.2
JST-ND：ネオジム・外径公差D h6
材質・仕上げ
| JST-ND-TZB | JST-ND | |
|---|---|---|
| 磁石 | ネオジム ニッケルメッキ | ネオジム ニッケルメッキ |
| ホルダ | SUM22L相当 三価クロメート処理 | SUM22L相当 |
| リング | ナイロン66 | ナイロン66 |
| 耐熱温度 | 80℃ | 80℃ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,106円 ( 1,217円 ) | 4日目 |
1,248円 ( 1,373円 ) | 4日目 |
1,408円 ( 1,549円 ) | 4日目 |
詳細情報
基本情報
円筒形ホルダつきマグネット。
【特長】
・磁石を金属ホルダでカバーすることで、吸着力を高めています
・外径公差：h6（ホルダ表面処理なし）、±0.2（ホルダ表面処理あり/三価クロメート処理）
ご注意
- 接着または圧入で固定してください。
カタログ
