UDF-28-250-BKの仕様・寸法情報
本体種類
標準形
面付形種類
U字形
形状
アングル
取付方法
めねじ
本体 材質
アルミニウム
取付ピッチ【範囲選択】(mm)
201～300
ピッチ(mm)
250
取付高さ【範囲選択】(mm)
70.1～
高さ(mm)
78
グリップ断面形状
丸形
グリップ太さ【範囲選択】(mm)
25.1～30
グリップ太さ(mm)
28
本体 表面処理
静電塗装
使用荷重(N)
1000
長さ(mm)
278
幅(mm)
134
取付部深さ(mm)
15
色
つや消し黒
ねじの呼び
M10
-
-
商品情報
外形図
規格表
単位：mm
| 品番 | A | L1 | H | h | L | Lf | M | W | 許容荷重*1 （N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| UDF-28-250 | 28 | 250 | 78 | 50 | 278 | 15 | M10 | 134 | 1000 | 420 |
*1：人の手で使用する許容荷重です。
材質・仕上げ
| UDF-BK | |
|---|---|
| 本体 | アルミニウム合金 静電塗装（つや消し黒） |

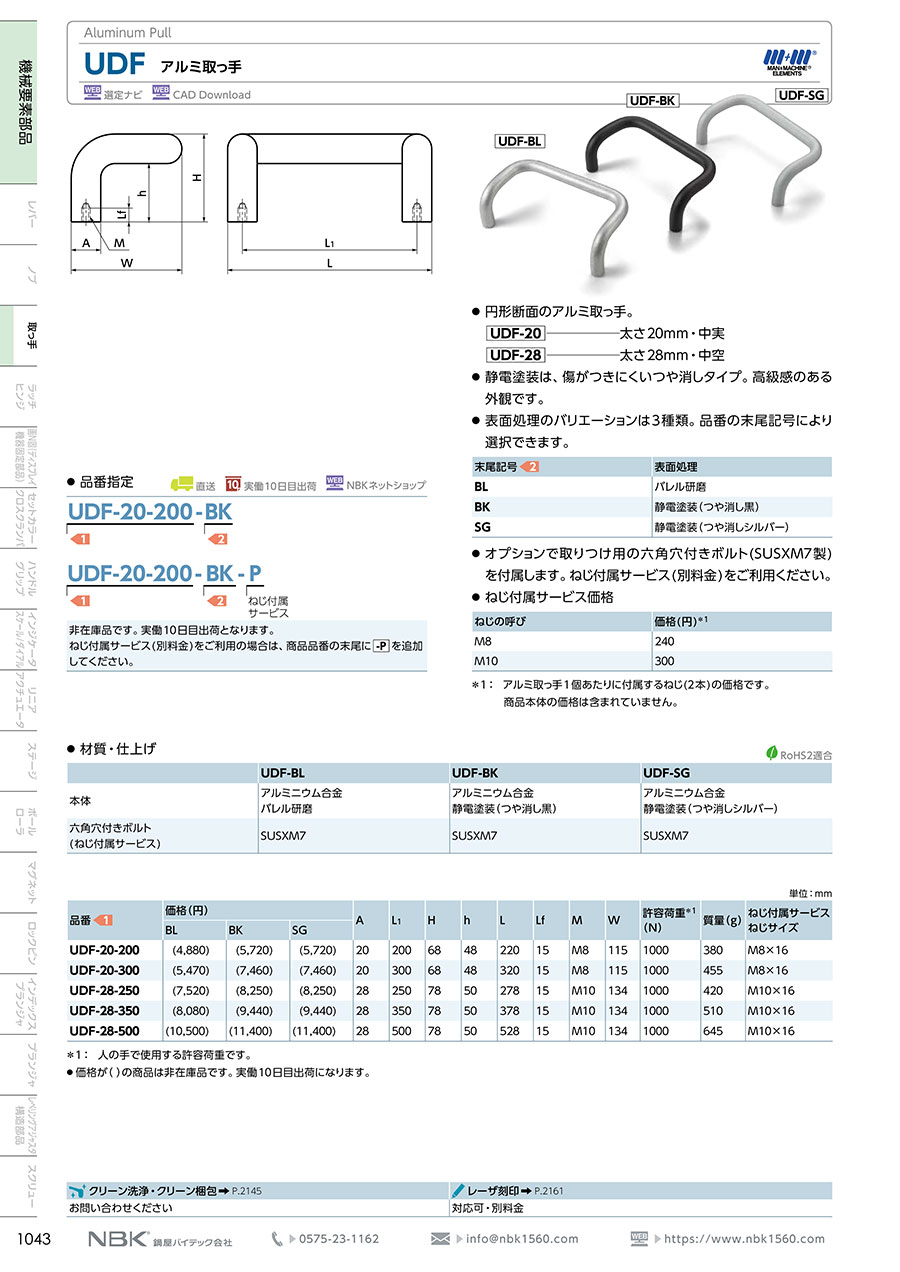

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。UDF アルミ取っ手の型番UDF-28-250-BKのページです。
型番UDF-28-250-BKに関する仕様情報を記載しております。
