LDMS-LW クランプレバー 平座金組み込みタイプ
ご注意
- 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
LDMS-5-20-LW20-BKの仕様・寸法情報
種類
クランプ機能付きレバー
接続部 種類
おねじ
レバー 形状
L字形
取付部 サイズ
M5
レバー 材質
[亜鉛合金] 亜鉛ダイカスト
最大締付力(N)
3900
レバー 操作方向
左右(回転)
レバー 機構
セレーション
クランプ 方向
軸方向
クランプ 機構
ねじ機構
クランプ部 付加機能
座金付き
セレーション 解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
本体色
つや消し黒
L字クランプレバー 形状
止めねじ式
回し半径(mm)
45
取付部 長さ(mm)
20
本体 表面処理
静電塗装
取付部 材質
SUS303
取付部 表面処理
なし
-
-
商品情報
外形図
*1：止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
規格表
単位：mm
| 品番 | M（並目） | Lm | R | H | H' | h | s | D | d | Dw | tw | s1 | 歯数 | 最大荷重*1 （N） | 最大締付力 （kN） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDMS-5-20-LW20 | M5 | 20 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 45 |
*1：最大荷重・最大締付力の定義について（技術情報ご参照）
材質・仕上げ
| LDMS-LW | |
|---|---|
| レバー部 | 亜鉛ダイカスト 静電塗装 |
| ねじ部 | SUS303 |
| 平座金 | SUS303 |
| 止めねじ | SUS304 |
| スプリング | ステンレス鋼線 |
| 末尾記号 | レバー部の色 |
|---|---|
| BK | つや消し黒 |
使用上の注意
レバーの締めつけ前に、 図1のように平座金がヌスミ加工部にあることを確認してください。 図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。
使用例
長穴部品の締めつけに。
技術情報
最大荷重と最大締付力の定義
クランプレバー・ミニクランプレバー
詳細情報
基本情報
平座金が組み込まれたクランプレバー。
【特長】
・平座金はヌスミ加工部に組み込まれており、平座金の脱落を防止します。また、平座金の組み込み作業も不要です
・平座金の外径はねじ径の約3倍、締めつけ部位に対して十分な座面を確保します
・座面圧を大きくできない樹脂部品や長穴部品などの締めつけに適しています
・レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装です
ご注意
- 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

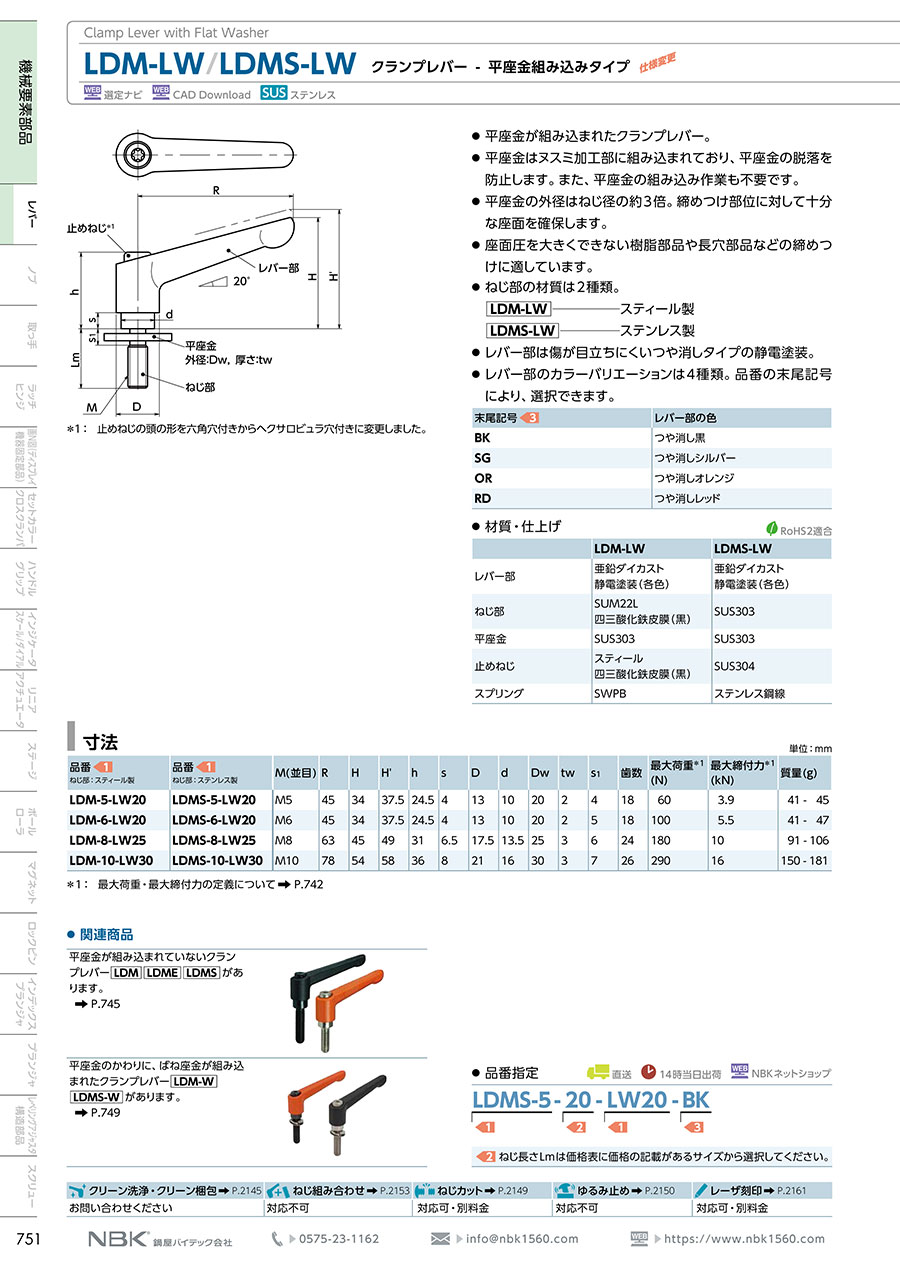

カタログ
