BRDB 下向きボールローラ（ツバつきタイプ）
- 通常単価(税別)
- 5,989円
- 税込単価
- 6,588円
通常出荷日：4日目
下向き・横向きでの使用が可能、ツバ付タイプのボールローラです。搬送用台車のキャスタなどの用途に。【特長...
詳細を確認- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
BRDB-24の仕様・寸法情報
種類
標準
形状
フランジ
本体材質
[スチール] S45C
ボール 材質
[スチール] SUJ2
耐荷重(N)
900
外径 D(φ)
40
ボール径 SD(φ)
15.88
耐荷重範囲(N)
500.1～5000
商品情報

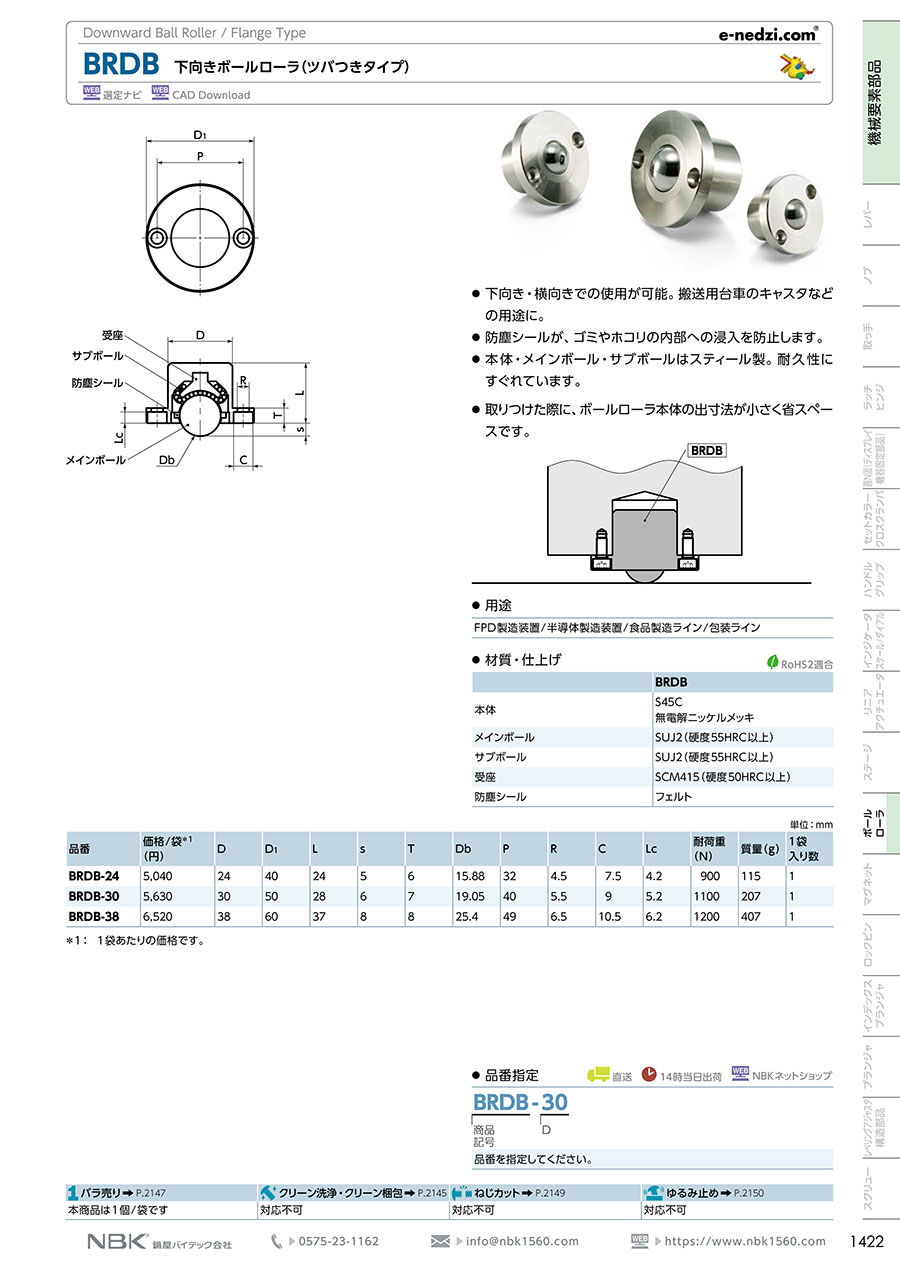

外形図
BRDBシリーズ
規格表
単位：mm
| 品番 | D | D1 | L | s | T | Db | P | R | C | Lc | 耐荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRDB-24 | 24 | 40 | 24 | 5 | 6 | 15.88 | 32 | 4.5 | 7.5 | 4.2 | 900 | 115 |
材質・仕上げ
| BRDB | |
|---|---|
| 本体 | S45C 無電解ニッケルメッキ |
| メインボール | SUJ2（硬度55HRC以上） |
| サブボール | SUJ2（硬度55HRC以上） |
| 受座 | SCM415（硬度50HRC以上） |
| 防塵シール | フェルト |
使用例
詳細情報
基本情報
下向き・横向きでの使用が可能、ツバ付タイプのボールローラです。搬送用台車のキャスタなどの用途に。
【特長】
・防塵シールが、ゴミやホコリの内部への浸入を防止します
・本体・メインボール・サブボールはスチール製、耐久性にすぐれています
・取りつけた際に、ボールローラ本体の出寸法が小さく省スペースです
【用途】
・FPD製造装置/半導体製造装置/食品製造ライン/包装ライン
ご注意
- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。BRDB 下向きボールローラ（ツバつきタイプ）の型番BRDB-24のページです。
型番BRDB-24に関する仕様情報を記載しております。
