BRDT 下向きボールローラ（タップ穴タイプ）
- 通常単価(税別)
- 6,076円～6,169円
- 税込単価
- 6,684円～6,786円
通常出荷日：4日目
下向き・横向きでの使用が可能、タップ穴タイプのボールローラです。搬送用台車のキャスタなどの用途に。【特...
詳細を確認- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

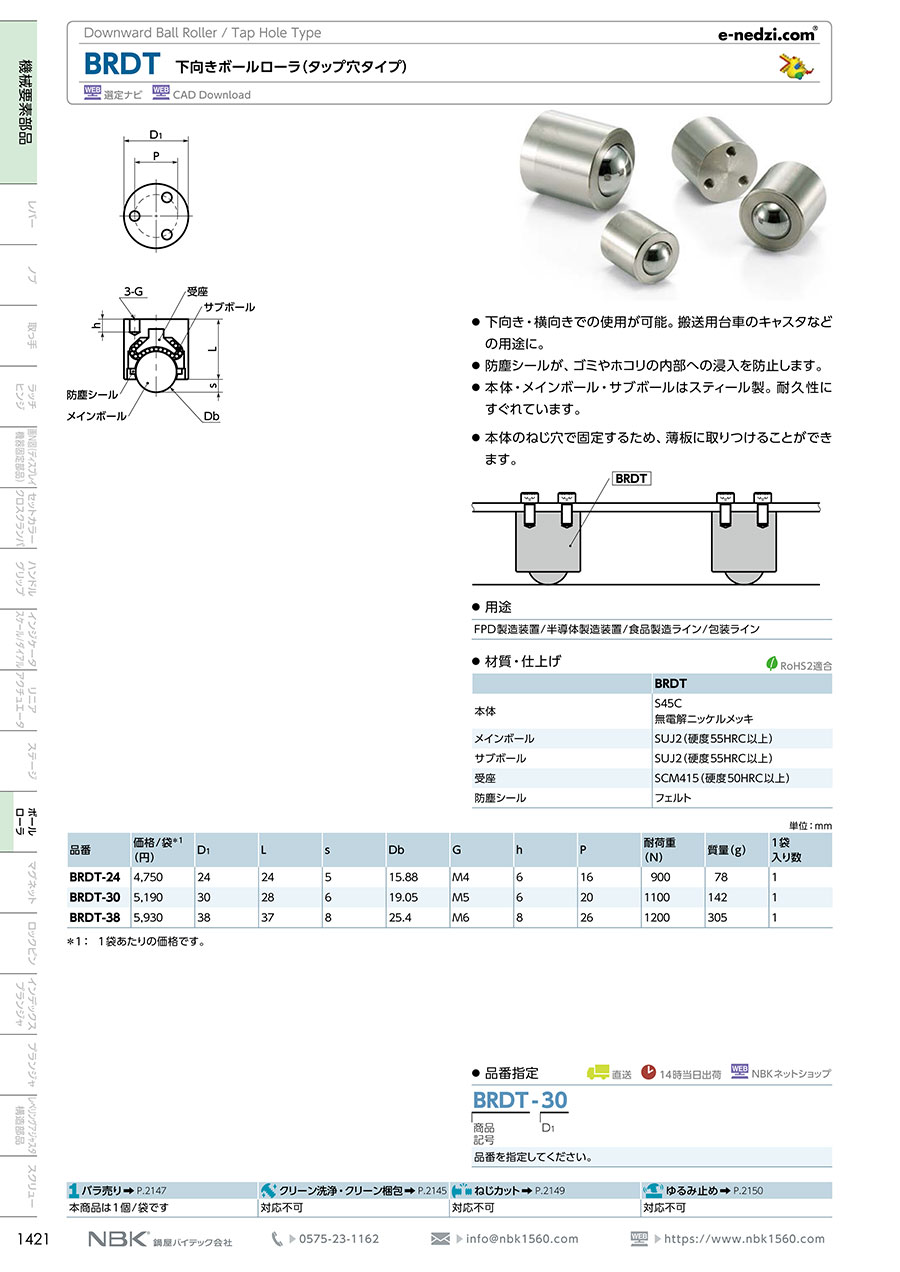

外形図
BRDTシリーズ
規格表
単位：mm
| 品番 | D1 | L | s | Db | G | h | P | 耐荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| BRDT-24 | 24 | 24 | 5 | 15.88 | M4 | 6 | 16 | 900 | 78 |
| BRDT-30 | 30 | 28 | 6 | 19.05 | M5 | 6 | 20 | 1100 | 142 |
材質・仕上げ
| BRDT | |
|---|---|
| 本体 | S45C 無電解ニッケルメッキ |
| メインボール | SUJ2（硬度55HRC以上） |
| サブボール | SUJ2（硬度55HRC以上） |
| 受座 | SCM415（硬度50HRC以上） |
| 防塵シール | フェルト |
使用例
詳細情報
基本情報
下向き・横向きでの使用が可能、タップ穴タイプのボールローラです。搬送用台車のキャスタなどの用途に。
【特長】
・防塵シールが、ゴミやホコリの内部への浸入を防止します
・本体・メインボール・サブボールはスチール製、耐久性にすぐれています
・本体のねじ穴で固定するため、薄板に取りつけることができます
【用途】
・FPD製造装置/半導体製造装置/食品製造ライン/包装ライン
ご注意
- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
