	BRPMS-S
本体	SUS304
メインボール	SUS440C（硬度55HRC以上）
サブボール	SUS440C（硬度55HRC以上）
スペーサ	SUS304
ケーシング	SUS304
スプリング	SUS631J1

外形図（専用レンチ）

専用レンチBRW-12/20

規格表

単位：mm

品番	L	L1	L2	B	C	D	d	P	質量（g）
BRW-12	30	1.4	10	24	4	22	12	18.5	102
BRW-20	40	1.4	14	30	7	33	20	29	220

使用上の注意

・上向き専用です。下向き・横向きで使用すると商品が破損したり、ボールの動作不良の原因となります。

・メインボールのストローク分、底部が可動します。取りつけ穴の深さにご注意ください。

型番リスト

表示件数

型番

BRPMS-16-S

BRW-12

BRW-20

種類

形状

本体材質

ボール材質

耐荷重

(N)

外径 D

(φ)

耐荷重範囲

(N)

レンチ内径 d

(Φ)

最小発注数量

スプリング付	フランジ	[ステンレス] SUS304	[ステンレス] SUS440C	30	19	20.1～50.0	-	1個
関連部品	-	-	-	-	-	-	12	1個
関連部品	-	-	-	-	-	-	20	1個

通常単価(税別) (税込単価)	通常出荷日

2,604円 ( 2,864円 )	4日目
758円 ( 834円 )	4日目
898円 ( 988円 )	4日目

詳細情報

基本情報

基本情報

プランジャ機能つきボールローラ、フランジタイプ。
【特長】
・取りつけ高さが簡単に決まります
・内部のスプリングにより偏荷重がある場合でも、均等に荷重を受けることができます
・ワークの固定、位置決めなど一般的なボールプランジャとしても使用できます
・ボールの回転が滑らかなため、メインボールと受け側の摩耗を低減します
【用途】
・搬送/ワークの固定・位置決め/トルクリミッタ/割り出し

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
取りつけ・取りはずしには専用レンチBRWをご使用ください。
上向き専用です。下向き・横向きで使用すると商品が破損したり、ボールの動作不良の原因となります。
メインボールのストローク分、底部が可動します。取りつけ穴の深さにご注意ください。

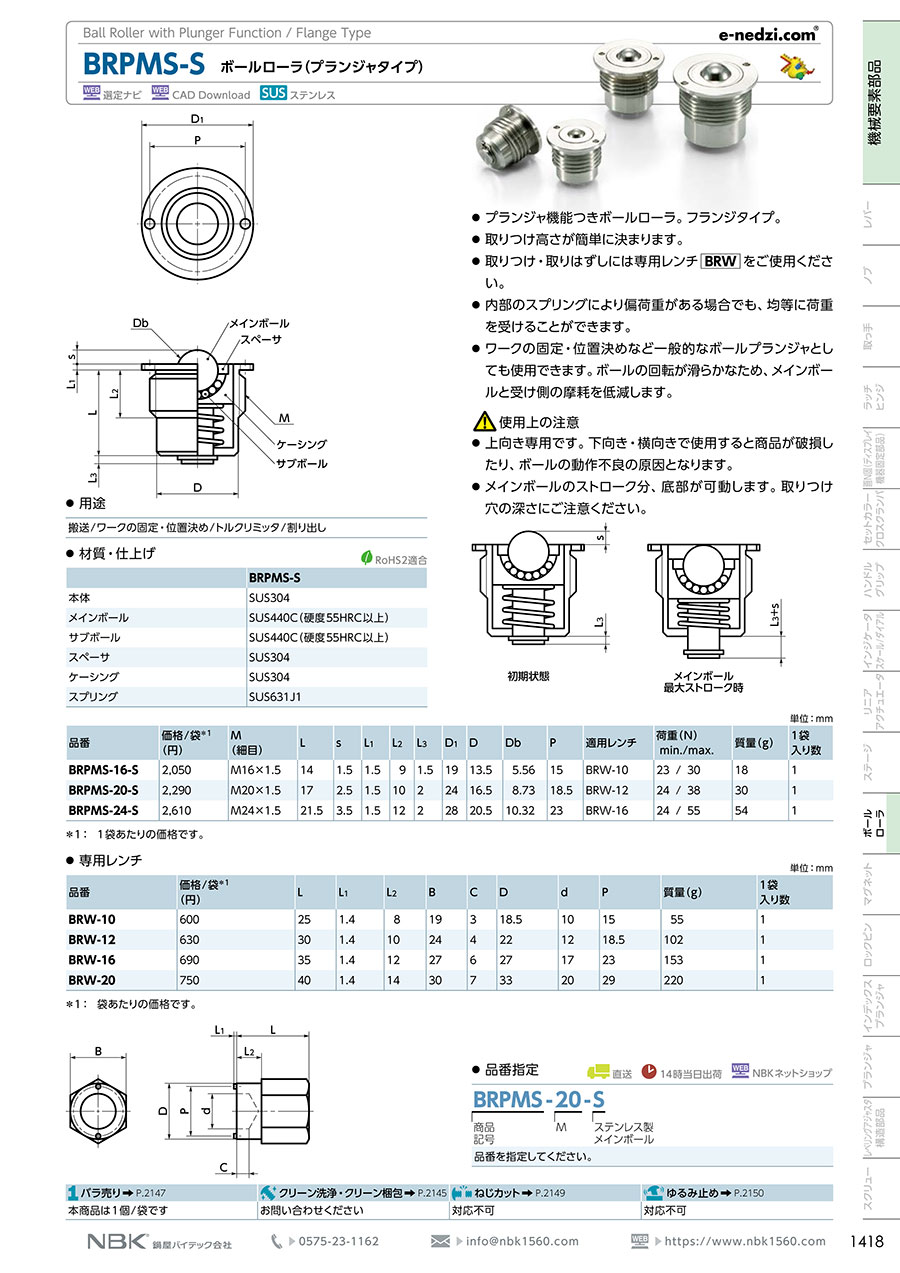

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
