BRPIN-N ボールローラ（プランジャタイプ）
- 通常単価(税別)
- 1,089円
- 税込単価
- 1,198円
プランジャ機能つきボールローラ、挿入タイプ。【特長】・本体部を挿入するため、高さを抑えることができます...
詳細を確認- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
- 固定には接着剤を使用してください。
- 挿入タイプです。取りつけ穴とのはめあいはすきまばめとしてください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
BRPIN-7-Nの仕様・寸法情報
商品情報

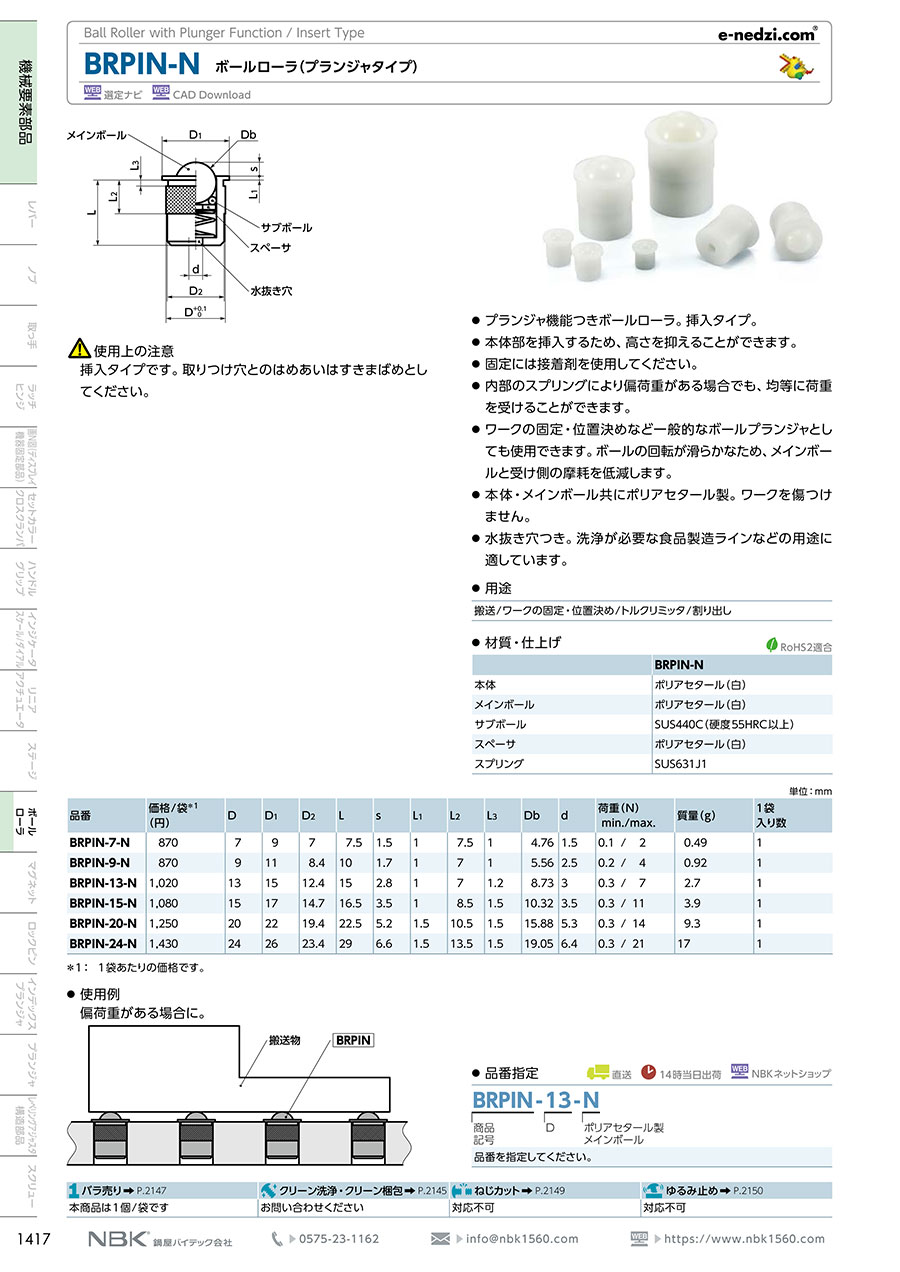

外形図
BRPIN-Nシリーズ
規格表
単位：mm
| 品番 | D | D1 | D2 | L | s | L1 | L2 | L3 | Db | d | 荷重（N） min./max. | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRPIN-7-N | 7 | 9 | 7 | 7.5 | 1.5 | 1 | 7.5 | 1 | 4.76 | 1.5 | 0.1/2 | 0.49 |
材質・仕上げ
| BRPIN-N | |
|---|---|
| 本体 | ポリアセタール（白） |
| メインボール | ポリアセタール（白） |
| サブボール | SUS440C（硬度55HRC以上） |
| スペーサ | ポリアセタール（白） |
| スプリング | SUS631J1 |
使用上の注意
挿入タイプです。取りつけ穴とのはめあいはすきまばめとしてください。
使用例
偏荷重がある場合に。
詳細情報
基本情報
プランジャ機能つきボールローラ、挿入タイプ。
【特長】
・本体部を挿入するため、高さを抑えることができます
・内部のスプリングにより偏荷重がある場合でも、均等に荷重を受けることができます
・ワークの固定・位置決めなど一般的なボールプランジャとしても使用できます
・ボールの回転が滑らかなため、メインボールと受け側の摩耗を低減します
・本体・メインボール共にポリアセタール製。ワークを傷つけません
・水抜き穴つき。洗浄が必要な食品製造ラインなどの用途に適しています
【用途】
・搬送/ワークの固定・位置決め/トルクリミッタ/割り出し
ご注意
- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
- 固定には接着剤を使用してください。
- 挿入タイプです。取りつけ穴とのはめあいはすきまばめとしてください。
