BRUIN/BRUIP ボールローラ（挿入タイプ）
- 通常単価(税別)
- 537円～2,179円
- 税込単価
- 591円～2,397円
挿入タイプの上向き用ボールローラ。【特長】・本体部を挿入するため、高さを抑えることができます・ポリアセ...
詳細を確認- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
- 挿入タイプです。圧入しないでください。取りつけ穴とのはめあいはすきまばめとしてください。しまりばめで使用すると商品が破損したり、ボールの動作不良の原因となります。
- 固定には接着剤を使用してください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
BRUIN/BRUIPシリーズ
規格表
単位：mm
| 品番 | D | D1 | L | L1 | s | Db | d | 耐荷重 （N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| BRUIN-5-N | 5 | 7 | 3 | 0.8 | 1 | 3.18 | 0.8 | 1 | 0.12 |
| BRUIP-7-P | 7 | 9 | 4 | 1 | 1.5 | 4.76 | 1.5 | 2 | 0.34 |
| BRUIP-9-P | 9 | 11 | 5 | 1 | 2 | 6.35 | 2.5 | 5 | 0.63 |
| BRUIP-13-P | 13 | 15 | 8 | 1 | 3 | 9.53 | 3.5 | 8 | 1.8 |
材質・仕上げ
| BRUIN-N | BRUIP-P | |
|---|---|---|
| 本体 | ポリアセタール（白） | PEEK（ピーク：ポリエーテルエーテルケトン）（うす茶） |
| メインボール | ポリアセタール（白） | PEEK（ピーク：ポリエーテルエーテルケトン）（うす茶） |
| サブボール | SUS440C（硬度55HRC以上） | SUS440C（硬度55HRC以上） |
使用上の注意
挿入タイプです。圧入しないでください。取りつけ穴とのはめあいはすきまばめとしてください。しまりばめで使用すると商品が破損したり、ボールの動作不良の原因となります。
詳細情報
基本情報
挿入タイプの上向き用ボールローラ。
【特長】
・本体部を挿入するため、高さを抑えることができます
・ポリアセタール製とPEEK製を標準化します
・BRUIP-PはFPD製造装置・半導体製造装置などクリーン・耐熱・耐薬品性が必要な環境に適しています
・水抜き穴つき。洗浄が必要な食品製造ラインなどの用途に適しています
・下向き・横向きでも使用できます
【用途】
・FPD製造装置/半導体製造装置/食品製造ライン/包装ライン
ご注意
- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
- 挿入タイプです。圧入しないでください。取りつけ穴とのはめあいはすきまばめとしてください。しまりばめで使用すると商品が破損したり、ボールの動作不良の原因となります。
- 固定には接着剤を使用してください。

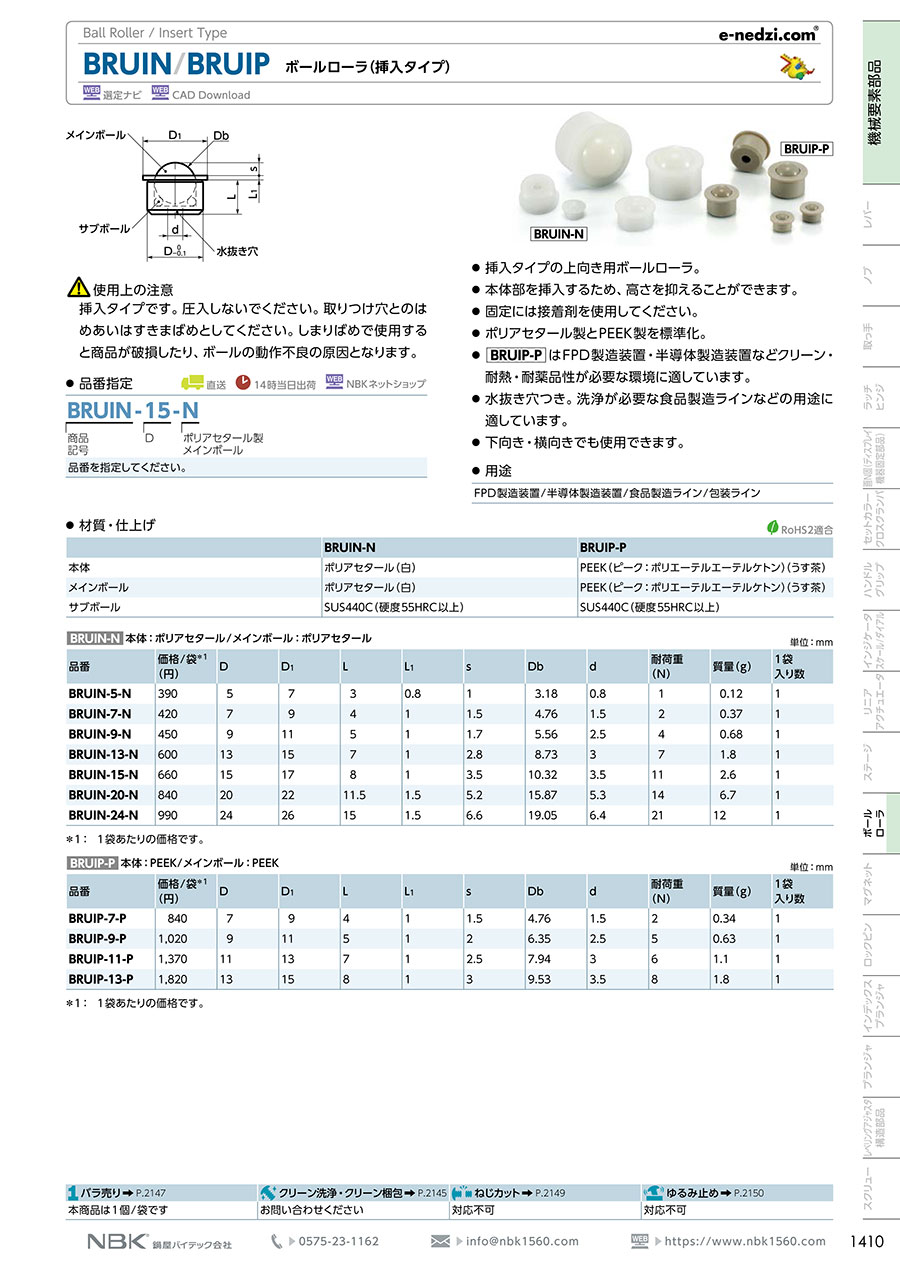

カタログ
