PHE 高性能ショックアブソーバ（パワーストップ）高エネルギ吸収タイプ

カタログ |

通常単価(税別): 23,258円～56,648円

税込単価: 25,584円～62,313円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：3 日目

【特長】・独自の構造による高エネルギ吸収・なめらかなエネルギ吸収、リニアな減速...

種類
固定式
ねじの規格
メートルねじ
材質
ステンレス
許容偏角度 (deg)
2
本体/関連商品
本体
使用温度範囲 (℃)
-10～70

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

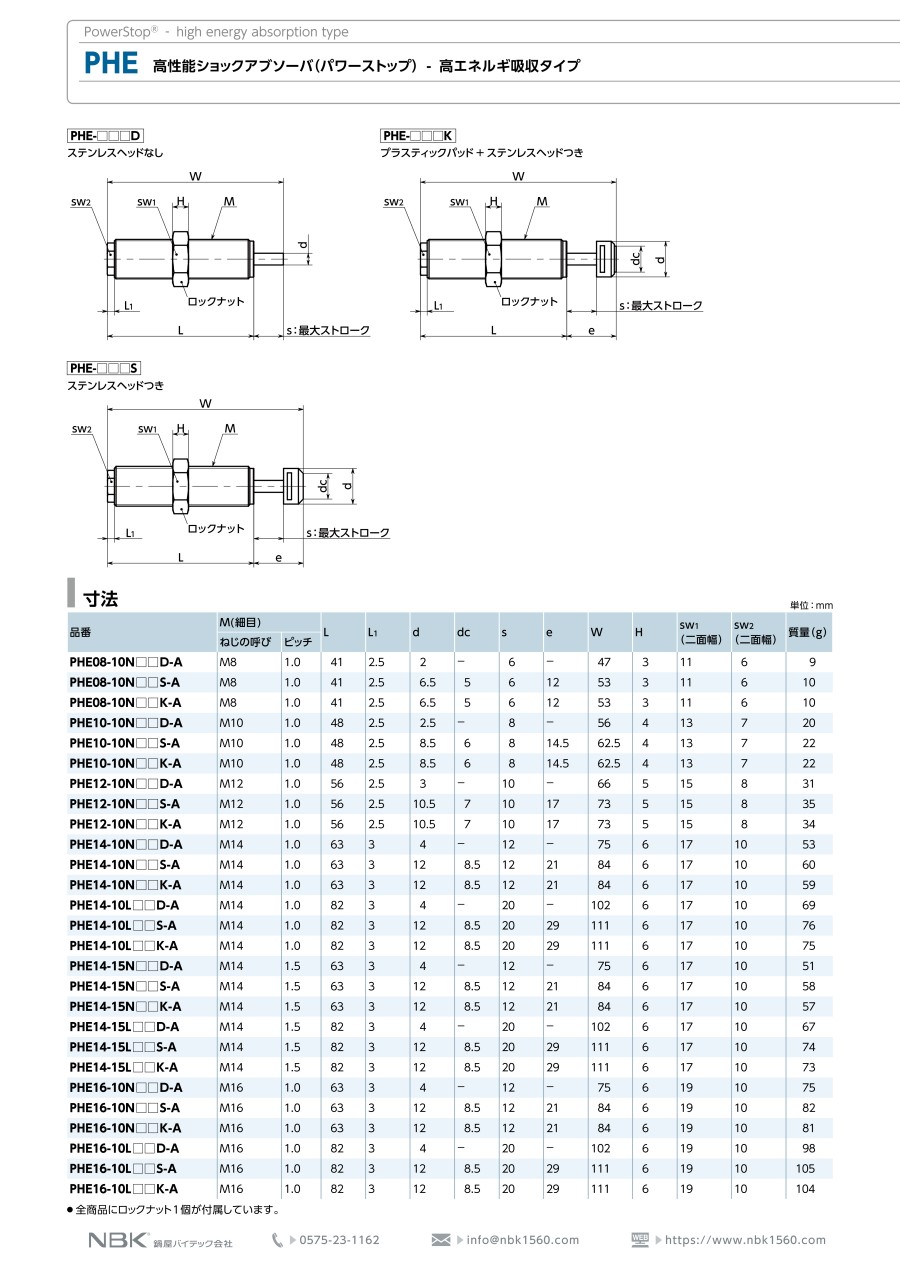

外形図

規格表

単位：mm

品番	M（細目）		L	L1	d	dc	s	e	W	H	sw1 （二面幅）	sw2 （二面幅）	質量（g）
品番	ねじの呼び	ピッチ	L	L1	d	dc	s	e	W	H	sw1 （二面幅）	sw2 （二面幅）	質量（g）
PHE10-10NSAS-A	M10	1.0	48	2.5	8.5	6	8	14.5	62.5	4	13	7	22
PHE10-10NSDK-A	M10	1.0	48	2.5	8.5	6	8	14.5	62.5	4	13	7	22
PHE20-15NHDK-A	M20	1.5	74	3.5	18	13	15	25	99	8	24	14	130
PHE25-15LSDK-A	M25	1.5	142	4	23	17	40	53	195	10	30	19	400
PHE25-15NHAS-A	M25	1.5	107	4	23	17	25	38	145	10	30	19	310

材質・仕上げ

	PHE
ねじ本体	SUS303相当
ピストンロッド	SUS420相当
ロックナット※1	SUS303相当
ワイパー	NBR
ステンレスヘッド	SUS303相当
プラスティックパッド	TPC
フェルトリング	フェルト

※1：全商品にロックナット1個が付属しています。

性能

品番	M（細目）ねじの呼び	最大吸収エネルギ（J）	緊急時最大吸収エネルギ（J）	時間あたり最大吸収エネルギ（J/h）	最大ストローク s （mm）	衝突速度（m/s）		許容荷重（kN）	ロックナット最大締めつけトルク（N・m）	復帰時間（s）	復帰力（N）
品番	M（細目）ねじの呼び	最大吸収エネルギ（J）	緊急時最大吸収エネルギ（J）	時間あたり最大吸収エネルギ（J/h）	最大ストローク s （mm）	min.	max.	許容荷重（kN）	ロックナット最大締めつけトルク（N・m）	復帰時間（s）	min.	max.
PHE10-10NSAS-A	M10	9	11	22000	8	1.8	3.5	2	5	0.15	3.5	6
PHE10-10NSDK-A	M10	9	11	22000	8	1.8	3.5	2	5	0.15	3.5	6
PHE20-15NHDK-A	M20	80	150	90000	15	0.1	1.2	10	40	0.3	16	26
PHE25-15LSDK-A	M25	190	260	120000	40	1.8	3.5	17	60	0.6	26	45
PHE25-15NHAS-A	M25	230	400	120000	25	0.1	1.2	17	60	0.4	26	45

型番リスト

表示件数

型番

ねじの呼び(M)

最大ストローク

(mm)

最大吸収エネルギ

(J)

最大衝突速度

(m/s)

最小衝突速度

(m/s)

毎分吸収エネルギ量

(J/min)

全長

(mm)

ストロークタイプ

保護機構

ステンレスヘッド

速度タイプ

最小発注数量

10	8	9	3.5	1.8	366.7	62.5	標準ストローク	ワイパー	ステンレスヘッドつき	高速用	1個
10	8	9	3.5	1.8	366.7	62.5	標準ストローク	保護機構なし	プラスティックパッド+ステンレスヘッドつき	高速用	1個
20	15	80	1.2	0.1	1500	99	標準ストローク	保護機構なし	プラスティックパッド+ステンレスヘッドつき	低速用	1個
25	40	190	3.5	1.8	2000	195	ロングストローク	保護機構なし	プラスティックパッド+ステンレスヘッドつき	高速用	1個
25	25	230	1.2	0.1	2000	145	標準ストローク	ワイパー	ステンレスヘッドつき	低速用	1個

通常単価(税別) (税込単価)	通常出荷日

23,688円 ( 26,057円 )	5日目
23,258円 ( 25,584円 )	3日目
36,852円 ( 40,537円 )	3日目
56,648円 ( 62,313円 )	5日目
44,619円 ( 49,081円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・独自の構造による高エネルギ吸収
・なめらかなエネルギ吸収、リニアな減速
・一般的なショックアブソーバからのサイズダウンやサイクルタイム短縮による、生産性の向上が可能
・許容偏角：2°
・高圧チャンバ内でも使用できます（最大1MPa）
・使用可能温度：-10℃～70℃
・バイオオイルを使用しているためクリーンルーム内にも使用できます
・H1認証のオイルを使用しているため、食品産業向け設備にも使用できます
・ロングストロークは発生する抗力が小さく衝突物に作用する負荷を抑えながら、標準ストロークと同等のエネルギー吸収が可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
