PME 高性能ショックアブソーバ（パワーストップ） 小径タイプ
- 通常単価(税別)
- 15,228円～16,906円
- 税込単価
- 16,751円～18,597円
【特長】・独自の構造による高エネルギ吸収・なめらかなエネルギ吸収、リニアな減速...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

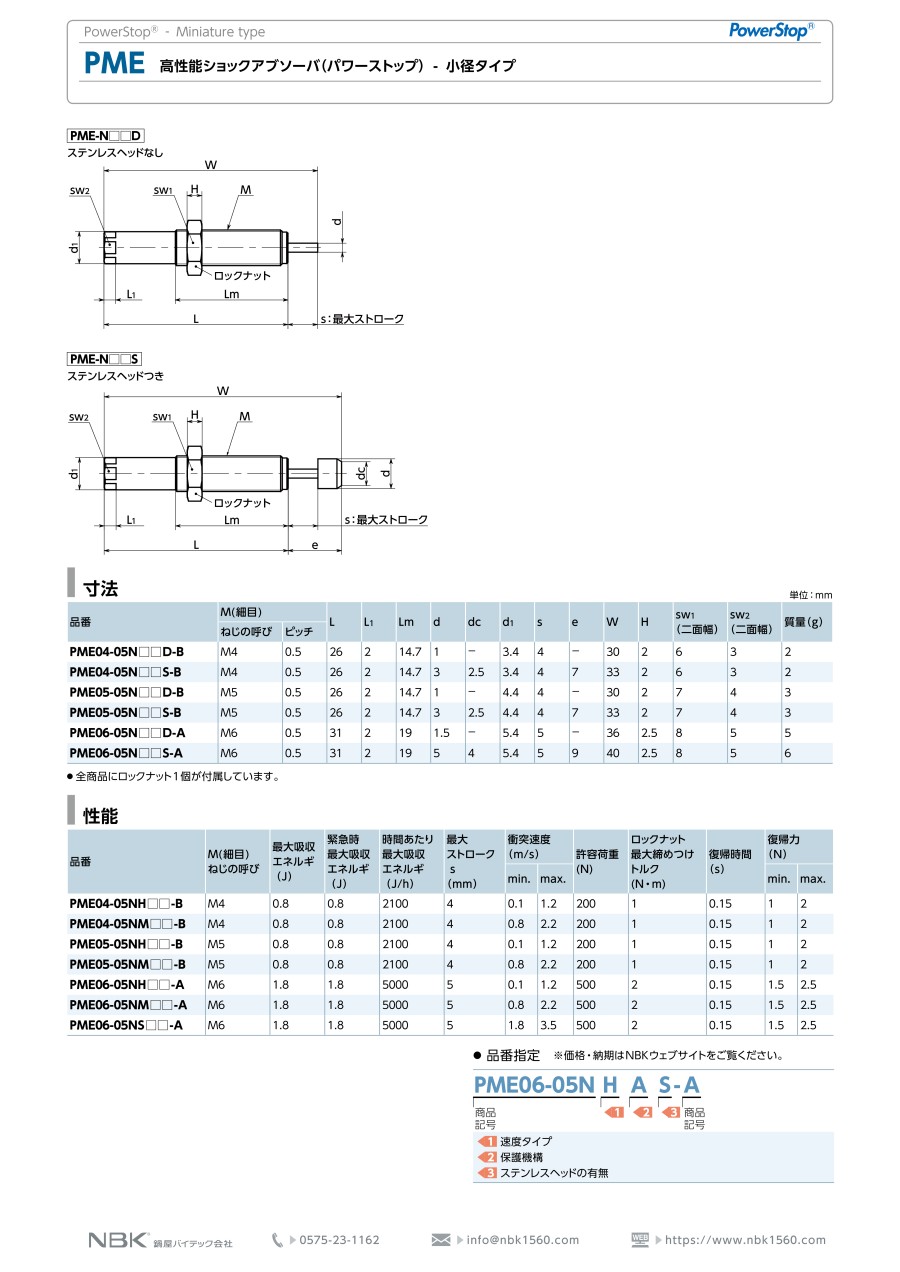

外形図
規格表
単位：mm
| 品番 | M（細目） | L | L1 | Lm | d | dc | d1 | s | e | W | H | sw1 （二面幅） | sw2 （二面幅） | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| PME04-05NMDD-B | M4 | 0.5 | 26 | 2 | 14.7 | 1 | - | 3.4 | 4 | - | 30 | 2 | 6 | 3 | 2 |
| PME06-05NSDD-A | M6 | 0.5 | 31 | 2 | 19 | 1.5 | - | 5.4 | 5 | - | 36 | 2.5 | 8 | 5 | 5 |
| PME06-05NMAS-A | M6 | 0.5 | 31 | 2 | 19 | 5 | 4 | 5.4 | 5 | 9 | 40 | 2.5 | 8 | 5 | 6 |
材質・仕上げ
| PME | |
|---|---|
| ねじ本体 | SUS303相当 |
| ピストンロッド | SUS420相当 |
| ロックナット※1 | SUS303相当 |
| ワイパー | NBR |
| ステンレスヘッド | SUS303相当 |
※1：全商品にロックナット1個が付属しています。
性能
| 品番 | M（細目） ねじの呼び | 最大吸収 エネルギ （J） | 緊急時 最大吸収 エネルギ （J） | 時間あたり 最大吸収 エネルギ （J/h） | 最大 ストローク s （mm） | 衝突速度 （m/s） | 許容荷重 （N） | ロックナット 最大締めつけ トルク （N・m） | 復帰時間 （s） | 復帰力 （N） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | |||||||||
| PME04-05NMDD-B | M4 | 0.8 | 0.8 | 2100 | 4 | 0.8 | 2.2 | 200 | 1 | 0.15 | 1 | 2 |
| PME06-05NSDD-A | M6 | 1.8 | 1.8 | 5000 | 5 | 1.8 | 3.5 | 500 | 2 | 0.15 | 1.5 | 2.5 |
| PME06-05NMAS-A | M6 | 1.8 | 1.8 | 5000 | 5 | 0.8 | 2.2 | 500 | 2 | 0.15 | 1.5 | 2.5 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,222円 ( 17,844円 ) | 3日目 |
16,906円 ( 18,597円 ) | 5日目 |
15,228円 ( 16,751円 ) | 3日目 |
詳細情報
基本情報
【特長】
・独自の構造による高エネルギ吸収
・なめらかなエネルギ吸収、リニアな減速
・一般的なショックアブソーバからのサイズダウンやサイクルタイム短縮による、生産性の向上が可能
・許容偏角：2°
・高圧チャンバ内でも使用できます（最大1MPa）
・使用可能温度：-10℃～70℃
・バイオオイルを使用しているためクリーンルーム内にも使用できます
・H1認証のオイルを使用しているため、食品産業向け設備にも使用できます
