PSE 高性能ショックアブソーバ（パワーストップ）標準タイプ
- 通常単価(税別)
- 21,536円
- 税込単価
- 23,690円
【特長】・なめらかなエネルギ吸収、リニアな減速・一般的なショックアブソーバから...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
PSE14-15NHAD-Aの仕様・寸法情報
種類
固定式
ねじの規格
メートルねじ
ねじの呼び(M)
14
最大ストローク(mm)
12
最大吸収エネルギ(J)
20
材質
ステンレス
最大衝突速度(m/s)
1.2
最小衝突速度(m/s)
0.1
許容偏角度(deg)
2
毎分吸収エネルギ量(J/min)
833.3
本体/関連商品
本体
全長(mm)
76
ストロークタイプ
標準ストローク
保護機構
ワイパー
ステンレスヘッド
なし
速度タイプ
低速用
使用温度範囲(℃)
-10～70
-
-
商品情報

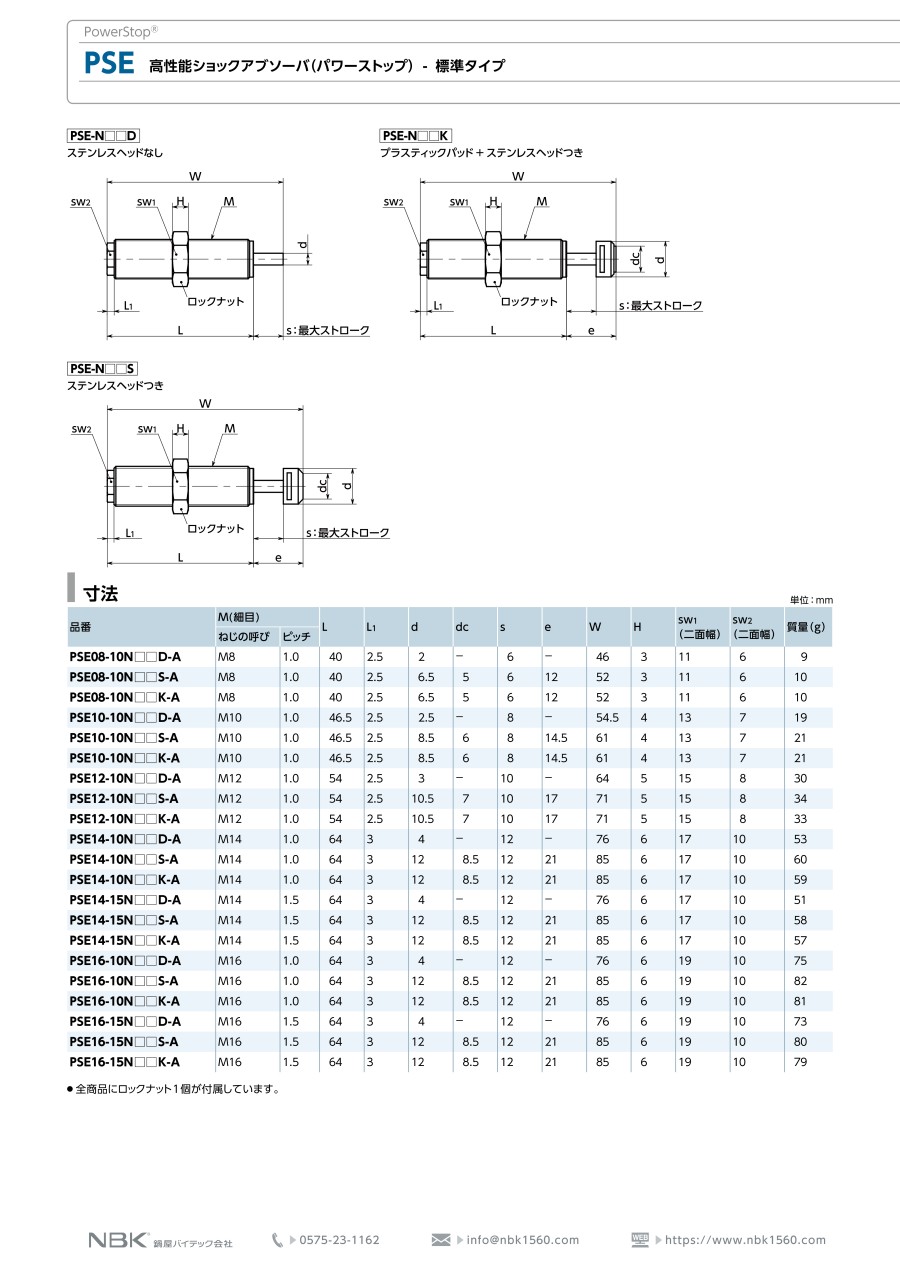

外形図
規格表
単位：mm
| 品番 | M（細目） | L | L1 | d | s | W | H | sw1 （二面幅） | sw2 （二面幅） | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| PSE14-15NHAD-A | M14 | 1.5 | 64 | 3 | 4 | 12 | 76 | 6 | 17 | 10 | 51 |
材質・仕上げ
| PSE | |
|---|---|
| ねじ本体 | SUS303相当 |
| ピストンロッド | SUS420相当 |
| ロックナット※1 | SUS303相当 |
| ワイパー | NBR |
| ステンレスヘッド | SUS303相当 |
| プラスティックパッド | TPC |
| フェルトリング | フェルト |
※1：全商品にロックナット1個が付属しています。
性能
| 品番 | M(細目) ねじの呼び | 最大吸収 エネルギ （J） | 緊急時 最大吸収 エネルギ （J） | 時間あたり 最大吸収 エネルギ （J/h） | 最大 ストローク s （mm） | 衝突速度 （m/s） | 許容荷重 （kN） | ロックナット 最大締めつけ トルク （N・m） | 復帰時間 （s） | 復帰力 （N） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | |||||||||
| PSE14-15NHAD-A | M14 | 20 | 20 | 50000 | 12 | 0.1 | 1.2 | 3.5 | 20 | 0.2 | 3 | 6 |
詳細情報
基本情報
【特長】
・なめらかなエネルギ吸収、リニアな減速
・一般的なショックアブソーバからのサイズダウンやサイクルタイム短縮による、生産性の向上が可能
・許容偏角：2°
・使用可能温度：-10℃～70℃
・バイオオイルを使用しているためクリーンルーム内にも使用できます
・H1認証のオイルを使用しているため、食品産業向け設備にも使用できます
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。PSE 高性能ショックアブソーバ（パワーストップ）標準タイプの型番PSE14-15NHAD-Aのページです。
型番PSE14-15NHAD-Aに関する仕様情報を記載しております。
