VMGU Vプーリー用溝ゲージ
- 通常単価(税別)
- 4,678円～5,680円
- 税込単価
- 5,146円～6,248円
通常出荷日：3日目～4日目
プーリーV溝部の摩耗を確認するためのゲージです。【特長】・溝形状ごとのすべての溝角度に対応した一体型の...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

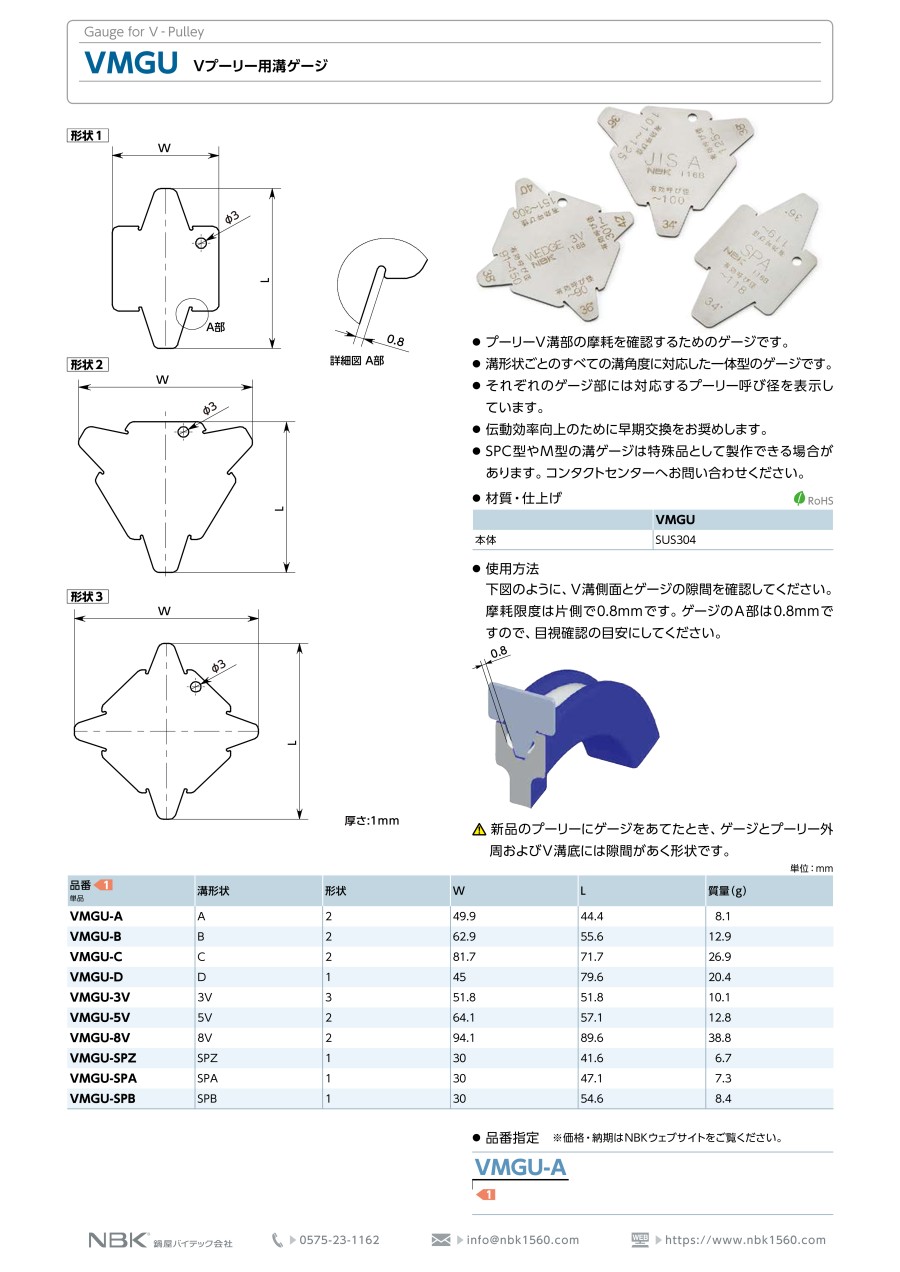

外形図
規格表
単位：mm
| 品番 | 溝形状 | 形状 | W | L | 厚さ | 質量（g） |
|---|---|---|---|---|---|---|
| VMGU-A | A | 2 | 49.9 | 44.4 | 1 | 8.1 |
| VMGU-B | B | 2 | 62.9 | 55.6 | 1 | 12.9 |
| VMGU-C | C | 2 | 81.7 | 71.7 | 1 | 26.9 |
| VMGU-3V | 3V | 3 | 51.8 | 51.8 | 1 | 10.1 |
| VMGU-5V | 5V | 2 | 64.1 | 57.1 | 1 | 12.8 |
材質・仕上げ
| VMGU | |
|---|---|
| 本体 | SUS304 |
使用方法
・下図のように、V溝側面とゲージの隙間を確認してください。 摩耗限度は片側で0.8mmです。ゲージのA部は0.8mmですので、目視確認の目安にしてください。
※ 新品のプーリーにゲージをあてたとき、ゲージとプーリー外周およびV溝底には隙間があく形状です。
詳細情報
基本情報
プーリーV溝部の摩耗を確認するためのゲージです。
【特長】
・溝形状ごとのすべての溝角度に対応した一体型のゲージです
・それぞれのゲージ部には対応するプーリー呼び径を表示しています
・伝動効率向上のために早期交換をお奨めします
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
