収納型ハンドル A-89N
- 通常単価(税別)
- 1,705円～5,225円
- 税込単価
- 1,876円～5,748円
【特長】・SEMI S8-0218（SESC6.7）対応（2018年度版）・従...
詳細情報を確認する- 本体種類
- 特殊形
- 取付方法
- その他
- グリップ断面形状
- その他
- 付加機能
- 折り畳み形 / 収納形
- 本体 表面処理
- 焼付塗装
- 表面処理詳細
- 焼付塗装（シルバーメタリック）
- 取付方法詳細
- 皿穴
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

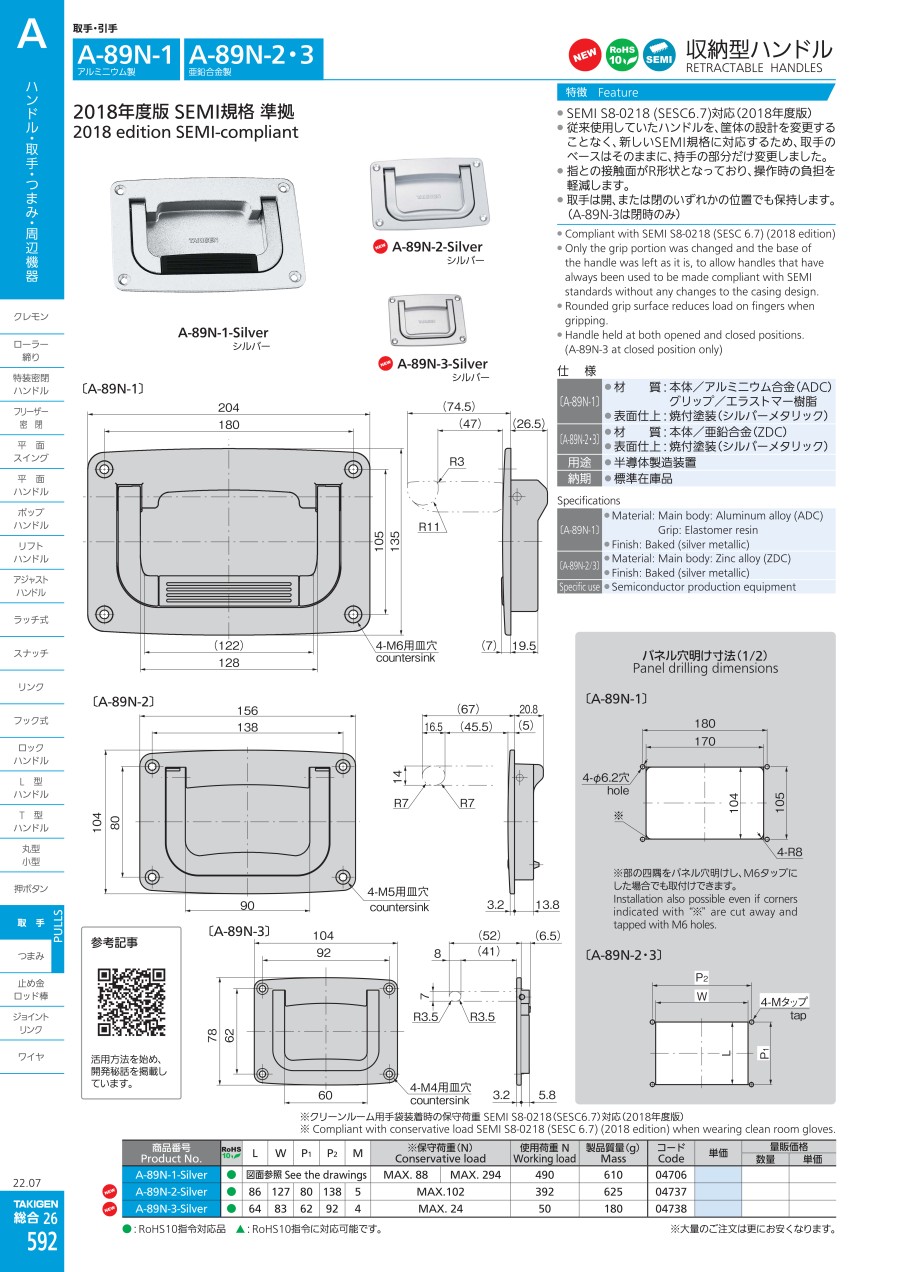

外形図
A-89N-1-SILVER
A-89N-2-SILVER
A-89N-3-SILVER
A-89N-1-SILVER
※部の四隅をパネル穴明けし、M6タップにした場合でも取付けできます。
A-89N-2-SILVER・3-SILVER
規格表
| 商品番号 | L | W | P1 | P2 | M | 保守荷重（N） | 使用荷重（N） | 製品質量（g） | |
|---|---|---|---|---|---|---|---|---|---|
| A-89N-1-SILVER | 図面参照 | MAX.88 | MAX.294 | 490 | 610 | ||||
| A-89N-2-SILVER | 86 | 127 | 80 | 138 | 5 | MAX.102 | 392 | 625 | |
| A-89N-3-SILVER | 64 | 83 | 62 | 92 | 4 | MAX.24 | 50 | 180 | |
製品仕様
〔A-89N-1〕
- 材質
本体：アルミニウム合金（ADC）
グリップ：エラストマー樹脂 - 表面仕上：焼付塗装（シルバーメタリック）
〔A-89N-2・3〕
- 材質：本体/亜鉛合金（ZDC）
- 表面仕上：焼付塗装（シルバーメタリック）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,225円 ( 5,748円 ) | 9日目 |
4,400円 ( 4,840円 ) | 9日目 |
1,705円 ( 1,876円 ) | 9日目 |
詳細情報
基本情報
【特長】
・SEMI S8-0218（SESC6.7）対応（2018年度版）
・従来使用していたハンドルを、筐体の設計を変更することなく、新しいSEMI規格に対応するため、取手のベースはそのままに、持手の部分だけ変更しました
・指との接触面がR形状となっており、操作時の負担を軽減します
・取手は開、または閉のいずれかの位置でも保持します（A-89N-3は閉時のみ）
【用途】
・半導体製造装置
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
