インジケーター付平面ハンドル A-1464-SF・A-464-SF
- 通常単価(税別)
- 4,400円～17,600円
- 税込単価
- 4,840円～19,360円
【特長】・取付け面から止め金までの高さが12.5mmと抑えられており、盤内部の...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
外形図
A-1464-SF-1～2、A-464-SF-1～2
A-1464-SF-3、A-464-SF-3
〈 〉はステンレス寸法です。
キー：No.TAK55
キー：No.0200
パネル穴明け寸法
A-1464-SF-1～2、A-464-SF-1～2
A-1464-SF-3、A-464-SF-3
規格表
| 商品番号 | 鍵番号 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1464-SF-1-TAK55 | TAK55 | 143 | 102 | 14 | 25 | 113 | 66.5 | 28 | 20 | 117 | 102.5 | 36 | 26 |
| A-1464-SF-2-TAK55 | TAK55 | 121 | 83.5 | 11.5 | 23.5 | 95.5 | 48.5 | 22 | 15 | 96 | 84 | 30 | 23 |
| A-1464-SF-3-TAK55 | TAK55 | 図面参照 | |||||||||||
| A-464-SF-1-TAK55 | TAK55 | 143 | 102 | 14 | 25 | 113 | 66.5 | 28 | 20 | 117 | 102.5 | 36 | 26 |
| A-464-SF-1 | 0200 | ||||||||||||
| A-464-SF-2-TAK55 | TAK55 | 121 | 83.5 | 11.5 | 23.5 | 95.5 | 48.5 | 22 | 15 | 96 | 84 | 30 | 23 |
| A-464-SF-2 | 0200 | ||||||||||||
| A-464-SF-3-TAK55 | TAK55 | 図面参照 | |||||||||||
| A-464-SF-3 | 0200 | ||||||||||||
| 商品番号 | □W3 | W4 | （H1） | （H2） | （H3） | H4 | t | d | 製品質量（g） | 最大適用板厚 | 付属止め金 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1464-SF-1-TAK55 | 10 | 27 | 91 | 22.5 | 12 | 19 | 3 | 4.5 | 525 | 3.2 | AC-1025-E-31 |
| A-1464-SF-2-TAK55 | 8 | 24 | 70 | 21 | 9.6 | 20.5 | 2 | 4.2 | 365 | 2.5 | AC-1025-E-34 |
| A-1464-SF-3-TAK55 | 図面参照 | 290 | AC-1025-53 | ||||||||
| A-464-SF-1-TAK55 | 10 | 27 | 91 | 23 | 12 | 19 | 3.2 | 4.5 | 455 | 3.2 | AC-25-E-31 |
| A-464-SF-1 | |||||||||||
| A-464-SF-2-TAK55 | 8 | 24 | 70 | 21 | 9.6 | 20.5 | 2.3 | 4.2 | 305 | AC-25-E-34 | |
| A-464-SF-2 | |||||||||||
| A-464-SF-3-TAK55 | 図面参照 | 238 | 2.3 | AC-25-53 | |||||||
| A-464-SF-3 | |||||||||||
外観図
A-1464-SF-1
キー：No.TAK55
キー：No.0200
製品仕様
- 材質
A-1464-SF：ステンレス鋼鋳物（SUS316）
A-464-SF：亜鉛合金（ZDC） - 表面仕上
A-1464-SF：ヘアライン仕上
A-464-SF：サチライトクロムめっき（MZCr） - 保護等級：IPX5
- 付属品：止め金、取付け板、ビスセット、キー2本
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,600円 ( 19,360円 ) | 9日目 |
16,610円 ( 18,271円 ) | 9日目 |
16,500円 ( 18,150円 ) | 9日目 |
4,730円 ( 5,203円 ) | 9日目 |
4,730円 ( 5,203円 ) | 9日目 |
4,510円 ( 4,961円 ) | 9日目 |
4,510円 ( 4,961円 ) | 9日目 |
4,400円 ( 4,840円 ) | 9日目 |
4,400円 ( 4,840円 ) | 9日目 |
詳細情報
基本情報
【特長】
・取付け面から止め金までの高さが12.5mmと抑えられており、盤内部の設計に負担をかけません
・左右兼用型（カムと止め金を裏返すと左右の入替えができます）
・防水タイプ（Oリング、シートパッキン使用）
【用途】
・サーバーラック、配電盤、分電盤
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

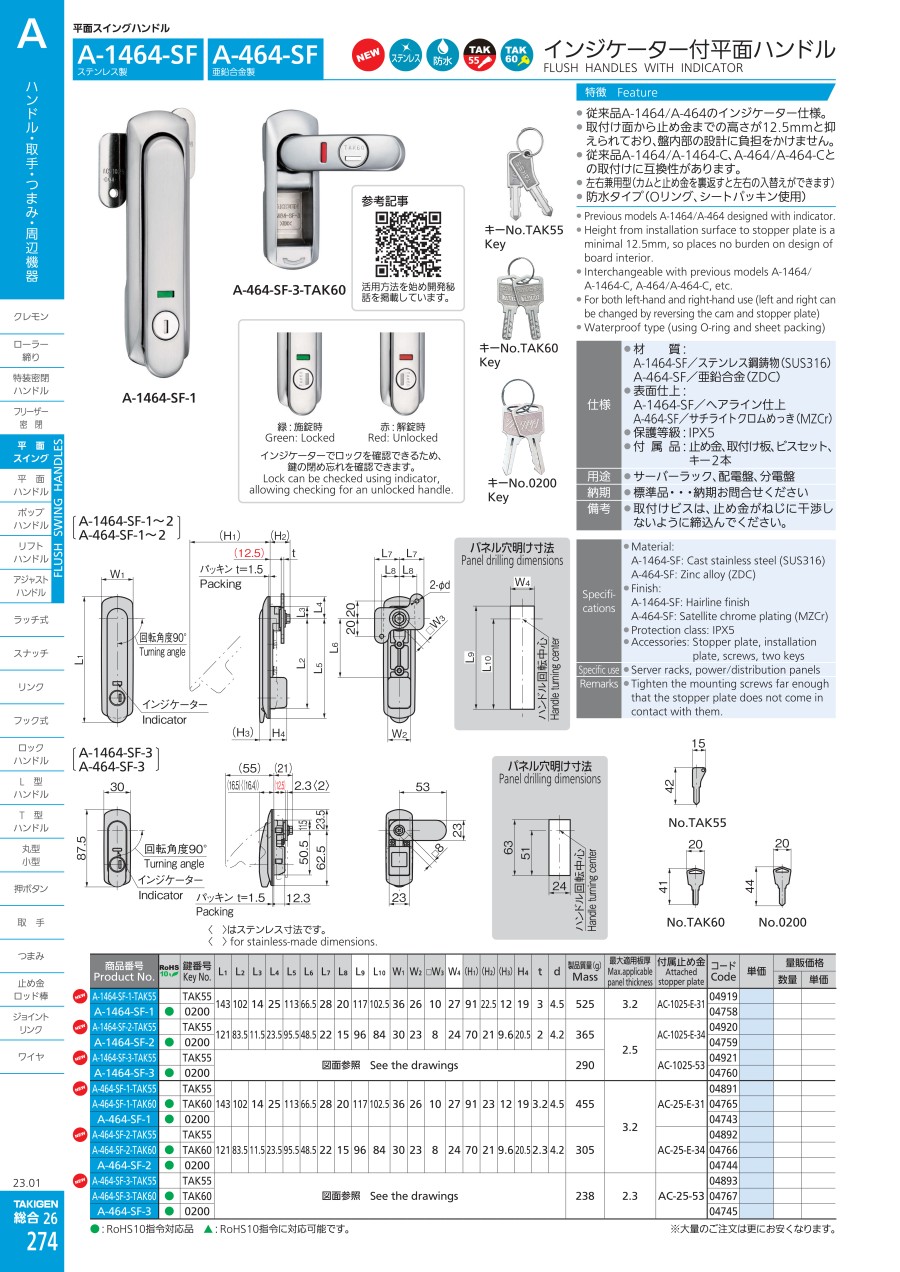

カタログ
