リーフヒンジ FB-1726
- 通常単価(税別)
- 12,100円
- 税込単価
- 13,310円
【特長】・ステンレス製で耐食性に優れています・耐久性に優れた堅牢構造・左右兼用...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
FB-1726-1の仕様・寸法情報
種類
長蝶番・リーフ形蝶番
材質
[ステンレス] ステンレス鋼鋳物(SUS304)
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
100.1～150
長さ L ※( )内は可変タイプの最小長さ(mm)
126
幅【範囲選択】(mm)
120.1～
幅 W(mm)
333
勝手違い
[左右兼用] 左右兼用型
使用環境
耐食性
表面仕上
鏡面バフ研磨
取付種類詳細
丸穴+サグリ
-
-
商品情報
外形図
製品仕様
- 材質：ステンレス鋼鋳物（SUS304）
- 表面仕上：鏡面バフ研磨
規格表
| 商品番号 | L | W1 | W2 | W3 | W4 | H1 | H2 | t | P1 | P2 | P3 | P4 | P5 | P6 | P7 | P8 | P9 | Φd | M | 軸径 | 製品質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FB-1726-1 | 126 | 333 | 50 | 10 | 14 | 47 | 35.5 | 9 | 30 | 43 | 96 | 70 | 62 | 106 | 100 | 48 | 40 | 9.5 | M5 | Φ8 | 1280 |

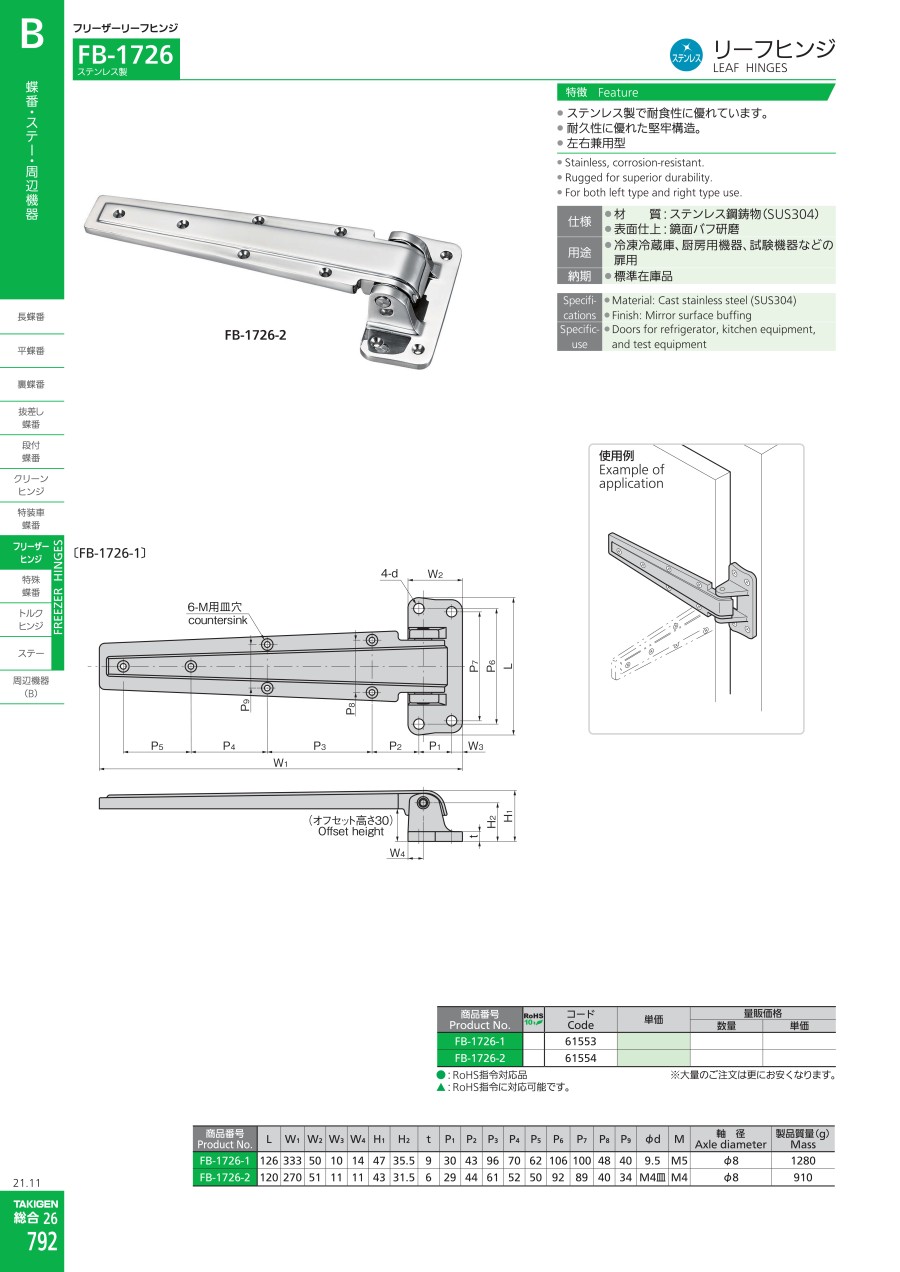

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。リーフヒンジ FB-1726の型番FB-1726-1のページです。
型番FB-1726-1に関する仕様情報を記載しております。
