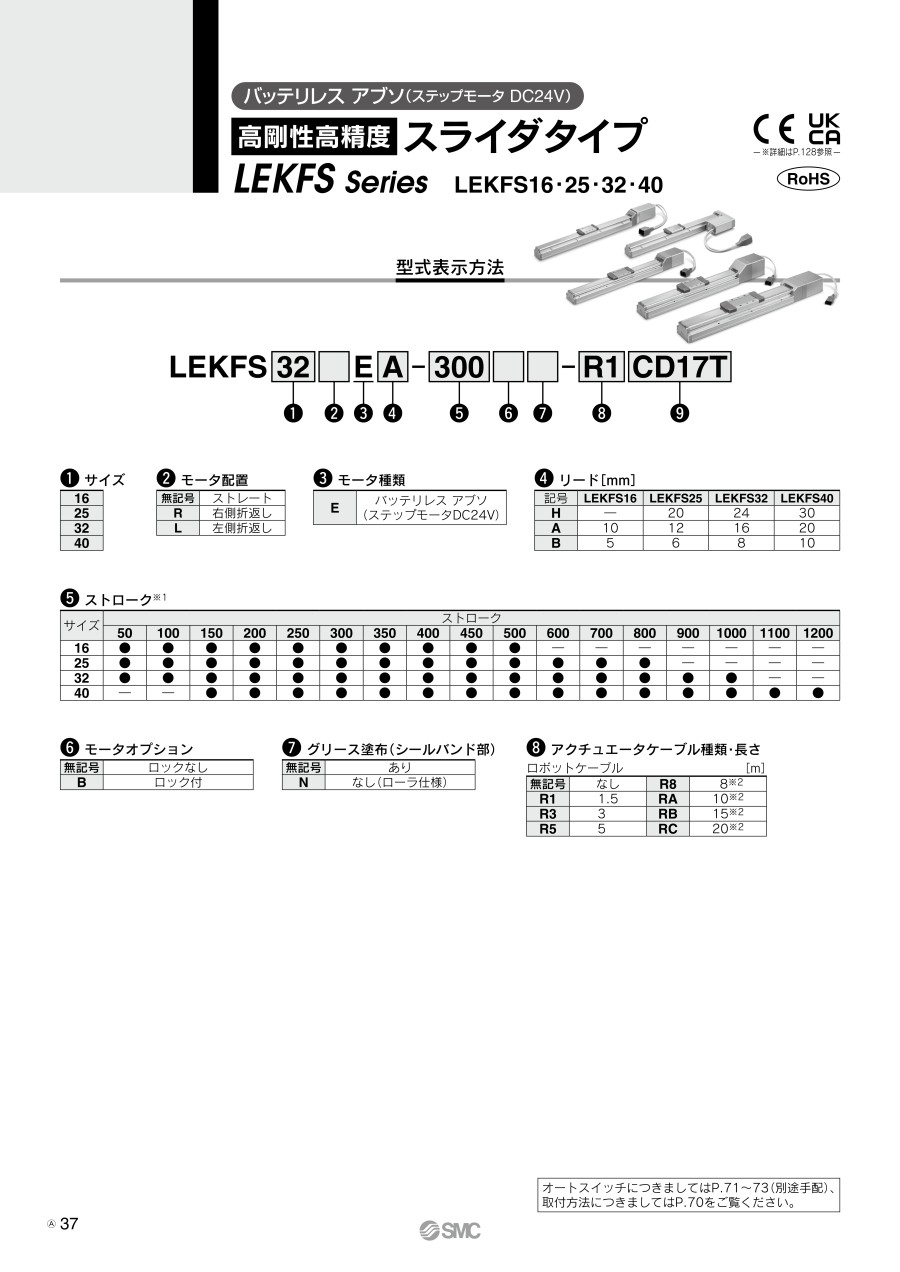

電動アクチュエータ 高剛性高精度 スライダタイプ LEKFSシリーズ ステップモータ
- 通常単価(税別)
- 64,727円～219,685円
- 税込単価
- 71,200円～241,654円
サーキュラーアーク溝採用により高剛性高精度を実現。【特長】・耐モーメント：最大61％向上（LEFSとの...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
LEKFS25E
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
また、本体取付基準面（寸法B範囲）よりそれ以外の面は出っ張る場合がございます。
ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2）原点復帰動作等によりテーブルが可動する距離です。 周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）原点復帰後の位置です。
注4）【 】は原点復帰方向を変更した場合です。
注5）底面の位置決め用ピン穴を使用する場合は、ボディ側またはハウジング側のいずれかを使用してください。
規格表
| 型式 | L | A | B | n | D | E | F | G | H | |
|---|---|---|---|---|---|---|---|---|---|---|
| ロックなし | ロック付 | |||||||||
| LEKFS25E□-100□ | 335.5 | 380.5 | 106 | 210 | 4 | - | - | 35 | 100 | 45 |
| LEKFS25E□-200□ | 435.5 | 480.5 | 206 | 310 | 6 | 2 | 240 | 220 | ||
| LEKFS25E□-300□ | 535.5 | 580.5 | 306 | 410 | 8 | 3 | 360 | 340 | ||
| LEKFS25E□-400□ | 635.5 | 680.5 | 406 | 510 | 8 | 3 | 360 | 340 | ||
| LEKFS25E□-500□ | 735.5 | 780.5 | 506 | 610 | 10 | 4 | 480 | 460 | ||
LEKFS32E
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
また、本体取付基準面（寸法B範囲）よりそれ以外の面は出っ張る場合がございます。
ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2）原点復帰動作等によりテーブルが可動する距離です。 周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）原点復帰後の位置です。
注4）【 】は原点復帰方向を変更した場合です。
注5）オートスイッチの固定にはスイッチスペーサ（BMY3-016）が必要です。 別途手配してください。
注6）底面の位置決め用ピン穴を使用する場合は、ボディ側またはハウジング側のいずれかを使用してください。
規格表
| 型式 | L | A | B | n | D | E | G | |
|---|---|---|---|---|---|---|---|---|
| ロックなし | ロック付 | |||||||
| LEKFS32E□-100□ | 382 | 434 | 106 | 230 | 4 | - | - | 130 |
| LEKFS32E□-200□ | 482 | 534 | 206 | 330 | 6 | 2 | 300 | 280 |
| LEKFS32E□-300□ | 582 | 634 | 306 | 430 | 6 | 3 | 300 | 280 |
| LEKFS32E□-400□ | 682 | 734 | 406 | 530 | 8 | 3 | 450 | 430 |
| LEKFS32E□-500□ | 782 | 834 | 506 | 630 | 10 | 4 | 600 | 580 |
LEKFS40E
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
また、本体取付基準面（寸法B範囲）よりそれ以外の面は出っ張る場合がございます。
ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2）原点復帰動作等によりテーブルが可動する距離です。 周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）原点復帰後の位置です。
注4）【 】は原点復帰方向を変更した場合です。
注5）オートスイッチの固定にはスイッチスペーサ（BMY3-016）が必要です。別途手配してください。
注6）底面の位置決め用ピン穴を使用する場合は、ボディ側またはハウジング側のいずれかを使用してください。
規格表
| 型式 | L | A | B | n | D | E | G | |
|---|---|---|---|---|---|---|---|---|
| ロックなし | ロック付 | |||||||
| LEKFS40E□-200□ | 556 | 605 | 206 | 378 | 6 | 2 | 300 | 280 |
| LEKFS40E□-300□ | 656 | 705 | 306 | 478 | 6 | 2 | 300 | 280 |
| LEKFS40E□-400□ | 756 | 805 | 406 | 578 | 8 | 3 | 450 | 430 |
| LEKFS40E□-500□ | 856 | 905 | 506 | 678 | 10 | 4 | 600 | 580 |
| LEKFS40E□-600□ | 956 | 1005 | 606 | 778 | 10 | 4 | 600 | 580 |
LEKFS25RE
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
また、本体取付基準面（寸法B範囲）よりそれ以外の面は出っ張る場合がございます。
ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2）原点復帰動作等によりテーブルが可動する距離です。 周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）原点復帰後の位置です。
注4）【 】は原点復帰方向を変更した場合です。
注5）本図はモータ配置：右側折返しを示します。
注6）底面の位置決め用ピン穴を使用する場合は、ボディ側またはハウジング側のいずれかを使用してください。
規格表
| 型式 | L | A | B | n | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|
| LEKFS25□E□-100□ | 260.5 | 106 | 210 | 4 | - | - | 35 | 100 | 45 |
| LEKFS25□E□-200□ | 360.5 | 206 | 310 | 6 | 2 | 240 | 220 | ||
| LEKFS25□E□-300□ | 460.5 | 306 | 410 | 8 | 3 | 360 | 340 | ||
| LEKFS25□E□-400□ | 560.5 | 406 | 510 | 8 | 3 | 360 | 340 | ||
| LEKFS25□E□-500□ | 660.5 | 506 | 610 | 10 | 4 | 480 | 460 |
LEKFS32RE
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
また、本体取付基準面（寸法B範囲）よりそれ以外の面は出っ張る場合がございます。
ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2）原点復帰動作等によりテーブルが可動する距離です。 周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）原点復帰後の位置です。
注4）【 】は原点復帰方向を変更した場合です。
注5）本図はモータ配置：右側折返しを示します。
注6）オートスイッチの固定にはスイッチスペーサ（BMY3-016）が必要です。 別途手配してください。
注7）底面の位置決め用ピン穴を使用する場合は、ボディ側またはハウジング側のいずれかを使用してください。
注8）テーブルスペーサを外した場合です。
規格表
| 型式 | L | A | B | n | D | E | G |
|---|---|---|---|---|---|---|---|
| LEKFS32□E□-100□ | 295 | 106 | 230 | 4 | - | - | 130 |
| LEKFS32□E□-200□ | 395 | 206 | 330 | 6 | 2 | 300 | 280 |
| LEKFS32□E□-300□ | 495 | 306 | 430 | 6 | 2 | 300 | 280 |
| LEKFS32□E□-400□ | 595 | 406 | 530 | 8 | 3 | 450 | 430 |
| LEKFS32□E□-500□ | 695 | 506 | 630 | 10 | 4 | 600 | 580 |
LEKFS40RE
注1）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
また、本体取付基準面（寸法B範囲）よりそれ以外の面は出っ張る場合がございます。
ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。
注2）原点復帰動作等によりテーブルが可動する距離です。 周辺にあるワーク・設備等と干渉しないようにご注意ください。
注3）原点復帰後の位置です。
注4）【 】は原点復帰方向を変更した場合です。
注5）本図はモータ配置：右側折返しを示します。
注6）オートスイッチの固定にはスイッチスペーサ（BMY3-016）が必要です。 別途手配してください。
注7）底面の位置決め用ピン穴を使用する場合は、ボディ側またはハウジング側のいずれかを使用してください。
規格表
| 型式 | L | A | B | n | D | E | G |
|---|---|---|---|---|---|---|---|
| LEKFS40□E□-200□ | 453.4 | 206 | 378 | 6 | 2 | 300 | 280 |
| LEKFS40□E□-300□ | 553.4 | 306 | 478 | 6 | 2 | 300 | 280 |
| LEKFS40□E□-400□ | 653.4 | 406 | 578 | 8 | 3 | 450 | 430 |
| LEKFS40□E□-500□ | 753.4 | 506 | 678 | 10 | 4 | 600 | 580 |
| LEKFS40□E□-600□ | 853.4 | 606 | 778 | 10 | 4 | 600 | 580 |
仕様
| 型式 | LEKFS25 | LEKFS32 | LEKFS40 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ア ク チ ュ エ | タ 仕 様 | ストローク［mm］ | 100～500 | 100～500 | 200～600 | |||||||||
| 可搬質量［kg］注1） | 水平 | 12 | 25 | 30 | 20 | 45 | 50 | 25 | 55 | 65 | |||
| 垂直 | 0.5 | 7.5 | 15 | 4 | 10 | 20 | 2 | 2 | 23 | ||||
| 速度注1） ［mm/s2］ | ストレート | ストローク範囲 | ～400 | 20～1100 | 12～750 | 6～400 | 24～1200 | 16～800 | 8～400 | 30～1200 | 20～850 | 10～300 | |
| 401～500 | |||||||||||||
| 501～600 | - | - | - | - | - | - | 30～1200 | 20～850 | 10～300 | ||||
| 折返し | ストローク範囲 | ～400 | 20～900 | 12～600 | 6～300 | 24～800 | 16～650 | 8～325 | 30～750 | 20～550 | 10～300 | ||
| 401～500 | |||||||||||||
| 501～600 | - | - | - | - | - | - | 30～750 | 20～550 | 10～300 | ||||
| 最大加減速度［mm/s2］ | 3,000 | ||||||||||||
| 繰返し位置決め精度［mm］ | ±0.01（Hリード：±0.02） | ||||||||||||
| ロストモーション［mm］注2） | 0.05以下 | ||||||||||||
| リード［mm］ | 20 | 12 | 6 | 24 | 16 | 8 | 30 | 20 | 10 | ||||
| 耐衝撃/耐振動［m/s2］注3） | 50/20 | ||||||||||||
| 駆動方式 | ボールねじ（LEKFS□）、ボールねじ+ベルト（LEKFS□R/L） | ||||||||||||
| ガイド方式 | リニアガード | ||||||||||||
| 使用温度範囲［℃］ | 5～40 | ||||||||||||
| 使用湿度範囲［％RH］ | 90以下（結露なきこと） | ||||||||||||
| 電 気 仕 様 | モータサイズ | □42 | □56.4 | ||||||||||
| モータ種類 | バッテリレス アブソ（ステップモータ DC24V） | ||||||||||||
| エンコーダ | バッテリレス アブソリュート | ||||||||||||
| 電源電圧［V］ | DC24±10% | ||||||||||||
| 電力［W］注4）注6） | 最大電力 57 | 最大電力 123 | 最大電力 141 | ||||||||||
| ロ ッ ク 仕 様 | 形式注5） | 無励磁作動型 | |||||||||||
| 保持力［N］ | 47 | 78 | 157 | 72 | 118 | 216 | 75 | 113 | 245 | ||||
| 消費電力［W］注6） | 5 | 5 | 5 | ||||||||||
| 定格電圧［V］ | DC24±10% | ||||||||||||
注1）搬送質量により速度が変動します。メーカーカタログのP.22、23の「速度ー搬送質量グラフ（目安）」にて確認してください。
また、ケーブル長さ5mを超える場合は5m毎に最大10％低下します。
注2）往復動作の誤差を補正する場合の目安値になります。
注3）耐衝撃・・・落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
耐振動・・・45～2000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
注4）コントローラを含む運転時の最大電力を示します。電源容量の選定時にご使用ください。
注5）ロック付のみ。
注6）ロック付を選択の場合は、電力を加算してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
71,919円 ( 79,111円 ) | 16日目 |
80,634円 ( 88,697円 ) | 16日目 |
85,159円 ( 93,675円 ) | 16日目 |
86,465円 ( 95,112円 ) | 19日目 |
89,620円 ( 98,582円 ) | 19日目 |
103,470円 ( 113,817円 ) | 19日目 |
103,536円 ( 113,890円 ) | 19日目 |
74,052円 ( 81,457円 ) | 19日目 |
89,959円 ( 98,955円 ) | 19日目 |
77,069円 ( 84,776円 ) | 16日目 |
116,222円 ( 127,844円 ) | 19日目 |
117,522円 ( 129,274円 ) | 19日目 |
88,934円 ( 97,827円 ) | 19日目 |
149,402円 ( 164,342円 ) | 19日目 |
95,444円 ( 104,988円 ) | 19日目 |
68,155円 ( 74,971円 ) | 16日目 |
73,986円 ( 81,385円 ) | 19日目 |
119,515円 ( 131,467円 ) | 19日目 |
120,814円 ( 132,895円 ) | 19日目 |
106,898円 ( 117,588円 ) | 19日目 |
121,226円 ( 133,349円 ) | 19日目 |
105,937円 ( 116,531円 ) | 19日目 |
97,912円 ( 107,703円 ) | 19日目 |
83,311円 ( 91,642円 ) | 19日目 |
80,497円 ( 88,547円 ) | 16日目 |
87,974円 ( 96,771円 ) | 19日目 |
103,881円 ( 114,269円 ) | 19日目 |
153,210円 ( 168,531円 ) | 19日目 |
71,583円 ( 78,741円 ) | 16日目 |
93,322円 ( 102,654円 ) | 19日目 |
94,622円 ( 104,084円 ) | 19日目 |
97,775円 ( 107,553円 ) | 19日目 |
99,147円 ( 109,062円 ) | 19日目 |
110,326円 ( 121,359円 ) | 19日目 |
109,093円 ( 120,002円 ) | 19日目 |
109,367円 ( 120,304円 ) | 19日目 |
101,341円 ( 111,475円 ) | 19日目 |
111,625円 ( 122,788円 ) | 19日目 |
102,647円 ( 112,912円 ) | 19日目 |
105,801円 ( 116,381円 ) | 19日目 |
132,267円 ( 145,494円 ) | 19日目 |
133,566円 ( 146,923円 ) | 19日目 |
131,921円 ( 145,113円 ) | 19日目 |
91,402円 ( 100,542円 ) | 19日目 |
118,209円 ( 130,030円 ) | 19日目 |
115,466円 ( 127,013円 ) | 19日目 |
150,997円 ( 166,097円 ) | 19日目 |
75,011円 ( 82,512円 ) | 16日目 |
99,905円 ( 109,896円 ) | 19日目 |
98,050円 ( 107,855円 ) | 19日目 |
84,336円 ( 92,770円 ) | 19日目 |
103,398円 ( 113,738円 ) | 19日目 |
104,770円 ( 115,247円 ) | 19日目 |
130,276円 ( 143,304円 ) | 19日目 |
90,167円 ( 99,184円 ) | 19日目 |
123,419円 ( 135,761円 ) | 19日目 |
78,440円 ( 86,284円 ) | 16日目 |
84,272円 ( 92,699円 ) | 19日目 |
117,248円 ( 128,973円 ) | 19日目 |
87,764円 ( 96,540円 ) | 19日目 |
詳細情報
基本情報
サーキュラーアーク溝採用により高剛性高精度を実現。
【特長】
・耐モーメント：最大61％向上（LEFSとの比較）
・テーブル変位量：最大50％低減（LEFSとの比較）
・バッテリレスアブソリュートエンコーダ搭載
・電源復帰時、停止位置からの再始動が可能
・メンテナンス軽減（バッテリの管理・交換不要）
・繰返し位置決め精度：±0.01mm（Hリードは除く）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
