個別配線マニホールド ダイレクト配管 M4KA1シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 29,174円26,840円
- 税込単価
- 32,091円29,524円
5ポート、個別配線、ダイレクト配管、マニホールド一体形電磁弁です。
詳細情報を確認するM4KA110-M5-4-DC24Vの仕様・寸法情報
ポート数
5ポート弁
用途
マニホールド用単体
種類
電磁弁
設置方法
マニホールドベース
切換の種類
2位置エキゾースト
ソレノイドの数
シングル
仕様
無給油
電圧
DC24V
電源切時の状態
[自己復帰(スプリングリターン)] 自己復帰(差圧スプリングリターン)
配管口の種類
M
配管ねじの呼び
M5
適応シリンダ径(φ)
20～40
駆動の種類
パイロット式スプール
配管
ダイレクト配管
シールの種類
ソフトシール
手動装置
ノンロック
オプション
なし
-
-
商品情報
仕様
| 項目 | 内容 |
|---|---|
| マニホールド方式 | マニホールド一体形 |
| マニホールドの種類 | 集中給気、集中排気 |
| 連数 | 2～20連 |
| 弁の種類と操作方式 | パイロット式ソフトスプール弁 |
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 0.70 |
| 最低使用圧力 MPa | 下記の機種別仕様参照 |
| 耐圧力 MPa | 1.05 |
| 周囲温度 ℃ | -5～50（凍結なきこと） |
| 流体温度 ℃ | 5～50 |
| 給油 | 不要 |
| 保護構造 | 防塵 |
| 耐振動 m/s2 | 50以下 |
| 耐衝撃 m/s2 | 300以下 |
| 雰囲気 | 腐蝕性ガス雰囲気での使用は不可 |
機種別仕様
| 項目 | 4KA1 | ||
|---|---|---|---|
| 最低使用圧力 MPa | 2位置 | シングル | 0.15 |
| ダブル | |||
| 3位置 | 0.20 | ||
| 接続口径 注1 | A･Bポート | M5ワンタッチ継手Φ4、Φ6 | |
| P･R1･R2ポート | Rc1/8 | ||
| 応答時間 注2 | 2位置 | 30以下 | |
| 3位置 | 60以下 | ||
| 質量（電磁弁のみ）g | 2位置 | シングル | 70 |
| ダブル | 110 | ||
| 3位置 | 120 | ||
| マニホールドベース 質量算出式（n：連数） g | 60.5×n+58.5 | ||
注2：応答時間は使用圧力0.5MPa、無給油におけるON時の値です。圧力および給油する油の質によって変わります。
支持形式
| 連数 | 4 |
|---|---|
| A | 72 |
| B | 90 |

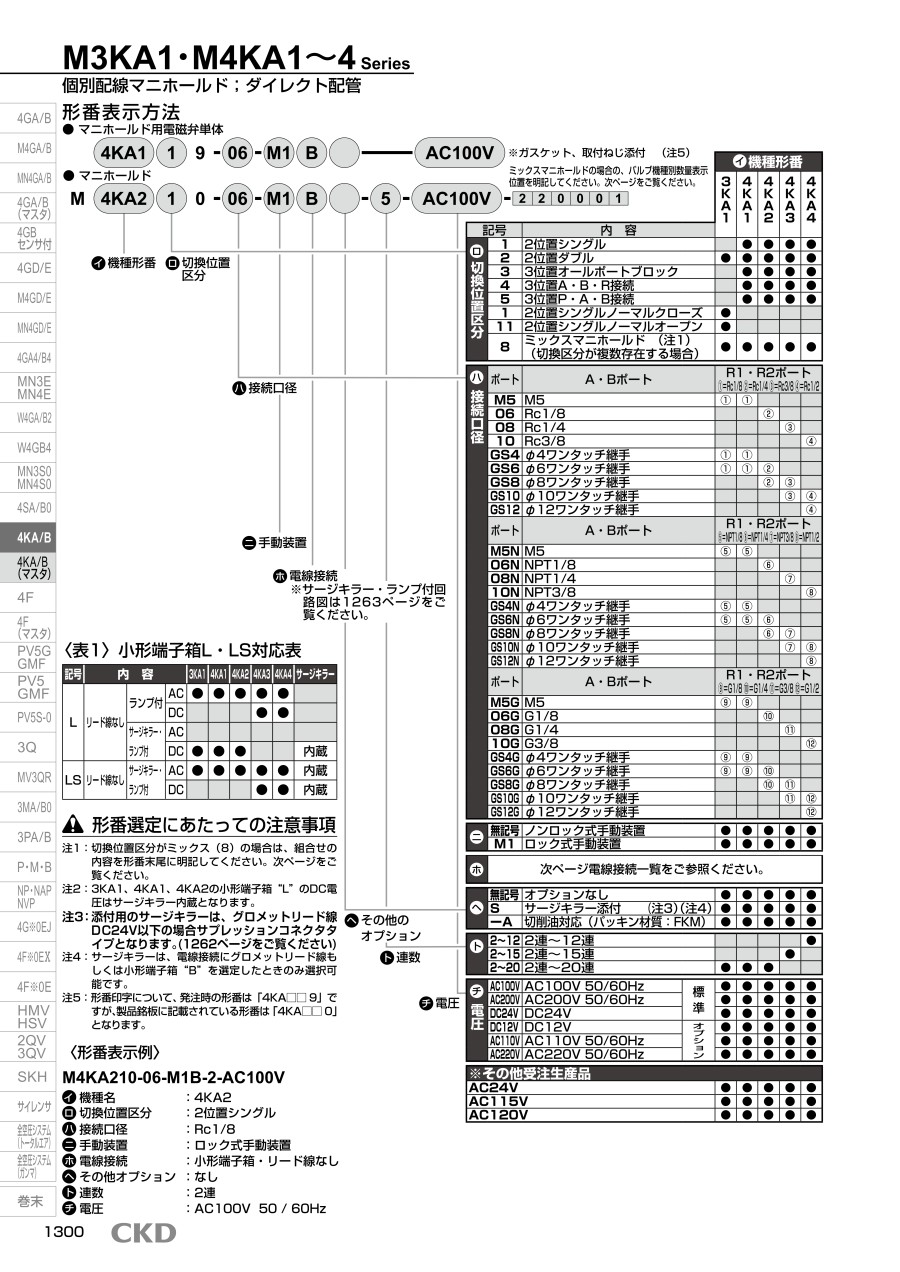

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。個別配線マニホールド ダイレクト配管 M4KA1シリーズの型番M4KA110-M5-4-DC24Vのページです。
型番M4KA110-M5-4-DC24Vに関する仕様情報を記載しております。
