ミラプロ

複合真空計タフゲージTG301CD

カタログ |

通常単価(税別): 29,489円～380,458円

税込単価: 32,438円～418,504円

複合真空計タフゲージは、BA電離真空計とピラニ真空計を組み合わせた複合型の真空...

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TG301CD-NW25型

TG301CD-CF70型

製品仕様

TG301CD（複合真空計タフゲージ）

項目	仕様
電極材質	ピラニ：Ni ピラニ温度計：Pt100 BA フィラメント：Y-lr グリッド：Pt-Mo コレクタ：Pt-Mo
圧力単位	Pa、Torr、mbar
タフモード	測定時グリッド及びコレクタ電極を通電加熱 OFF、約 300°C、約500°C、約700°Cに設定可
デガス	グリッド及びコレクタを約900°Cにフラッシュ加熱
インターフェイス	RS232C 表示器（TGD100）、PCに接続可
入力信号	測定開始/停止、デガス、タフモードON/OFF
出力信号	セットポイント接点×2ch、アラーム接点
圧力信号出力	0-10V×1ch
入力電源	DC24V、0.8A
接続フランジ	NW25、CF70（ICF70）
ご注文型式	コントローラ+NW25 測定子：TG301CD-NW25 コントローラ+ICF70 測定子：TG301CD-CF70

TG200CBL（電源通信ケーブル）

外観図

型番リスト

表示件数

型番

種類

センサ・モニタ構造

配管接続方向

配管口の種類

仕様

測定範囲

(Pa)

接続フランジサイズ

付属品

電源ケーブル長

(m)

通信ケーブル長

(m)

最小発注数量

ケーブル	-	-	-	-	-	-	-	3	5	1個
圧力モニタ	一体形	下	フランジ	トランスミッタタイプ（LED表示付）	1×10の-8乗～1.2×10の5乗	CF70（ICF70）	なし	-	-	1個
圧力モニタ	一体形	下	フランジ	トランスミッタタイプ（LED表示付）	1×10の-8乗～1.2×10の5乗	CF70（ICF70）	校正証明書付	-	-	1個
圧力モニタ	一体形	下	フランジ	トランスミッタタイプ（LED表示付）	1×10の-8乗～1.2×10の5乗	CF70（ICF70）	校正証明書、検査成績書付	-	-	1個
圧力モニタ	一体形	下	フランジ	トランスミッタタイプ（LED表示付）	1×10の-8乗～1.2×10の5乗	CF70（ICF70）	検査成績書付	-	-	1個
圧力モニタ	一体形	下	フランジ	トランスミッタタイプ（LED表示付）	1×10の-8乗～1.2×10の5乗	NW25	なし	-	-	1個
圧力モニタ	一体形	下	フランジ	トランスミッタタイプ（LED表示付）	1×10の-8乗～1.2×10の5乗	NW25	校正証明書付	-	-	1個
圧力モニタ	一体形	下	フランジ	トランスミッタタイプ（LED表示付）	1×10の-8乗～1.2×10の5乗	NW25	校正証明書、検査成績書付	-	-	1個
圧力モニタ	一体形	下	フランジ	トランスミッタタイプ（LED表示付）	1×10の-8乗～1.2×10の5乗	NW25	検査成績書付	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

29,489円 ( 32,438円 )	39日目
296,000円 ( 325,600円 )	39日目
365,415円 ( 401,957円 )	39日目
380,458円 ( 418,504円 )	39日目
306,000円 ( 336,600円 )	39日目
274,000円 ( 301,400円 )	39日目
343,915円 ( 378,307円 )	39日目
358,958円 ( 394,854円 )	39日目
284,000円 ( 312,400円 )	39日目

詳細情報

基本情報

基本情報

複合真空計タフゲージは、BA電離真空計とピラニ真空計を組み合わせた複合型の真空計です。
【特長】
・1本で大気から超高真空までの広範囲を自動的に切り替えながら計測します
・ピラニ真空計は温度計を内蔵して温度補正を行い、温度変化による誤差を低減します
・ピラニ真空計には耐腐食性の材料を使用、高真空ではBA電離真空計と同じくタフモードで動作しますので、汚染環境でも感度低下が起きにくく、長期間、精度よく測定することができます

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

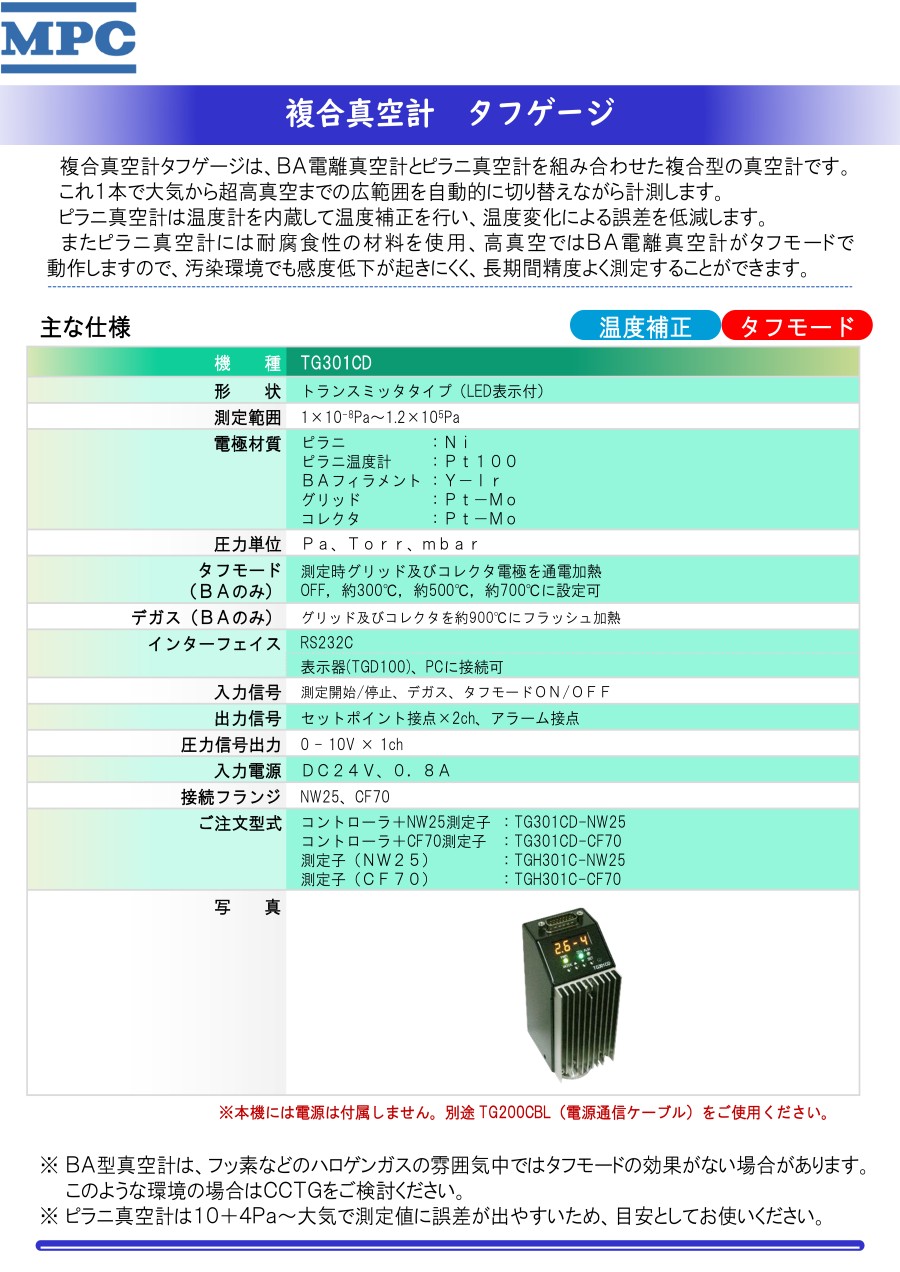

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
