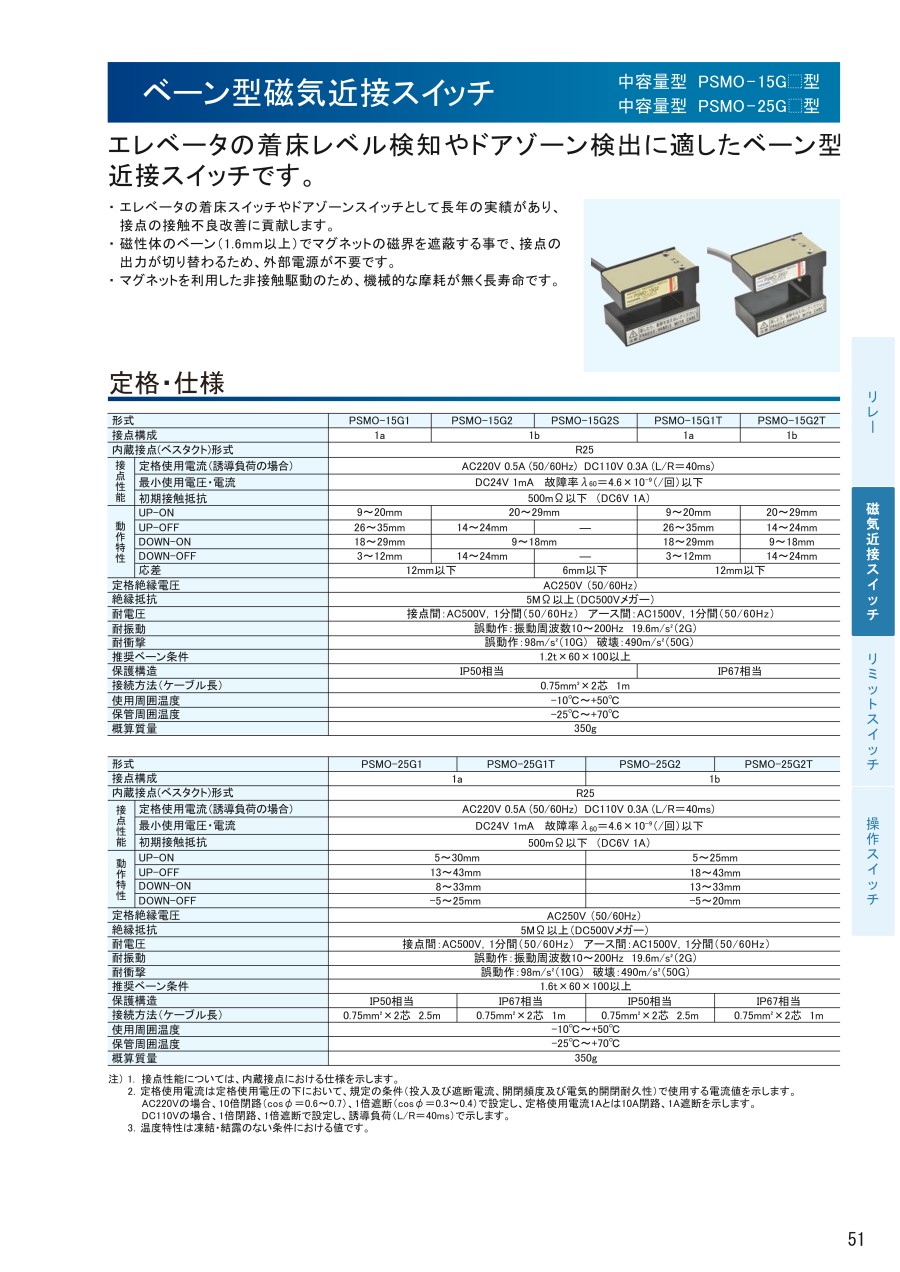

ベーン型磁気近接スイッチ PSMOシリーズ

外形図

PSMO-25G1・PSMO-25G2型

注）1.本器は作動用ベーンの通過により動作します。
      2.突込み深さは40mm以上にしてください。直流回路でご使用の場合は、黒色リード線を（+）側に、白色リード線を（-）側に接続ください。
      3.推奨締め付けトルクは3.2～3.9N・mです。

PSMO-25E1・PSMO-25E2型

定格・仕様

・中容量型

注）動作特性は、ベーンの通過方向（UP、DOWN）に対してほぼ対称となり、また動作特性の範囲は、ベーン突込み深さ40mmにセットした時の値で、ベーン先端とスイッチ底面との差を示します。

・大容量型

注）推奨ベーンサイズは構造用鉄板など強磁性体のときのサイズです。

接点性能

注）ベスタクト接点定格・仕様はIEC 62246-1の規格に従い定義します。
      *1.定格絶縁電圧：絶縁設計の基準となる電圧で、耐電圧試験によって定まる電圧値を示します。
      *2.定格通電電流：接点を遮断しない閉路状態のままとし温度上昇が規定した値を超えないで、連続して通電できる電流値を示します。
      *3.定格使用電流：定格使用電圧の下において、規定の条件（投入及び遮断電流、開閉頻度及び電気的開閉耐久性）で使用する電流値を示します。
          AC220Vの場合、10倍閉路（cosΦ=0.6～0.7）、1倍遮断（cosΦ=0.3～0.4）で設定し、定格使用電流1Aとは10A閉路、1A遮断を示します。
          DC110Vの場合は1倍閉路、1倍遮断で設定し、誘導負荷（L/R=40ms及び100ms）で示します。
      *4.最大投入電流：IEC 62246-1-1を参考にして、AC220Vの場合、cosΦ=0.3～0.4で10回投入可能な最大電流値を示します。
      *5.最大遮断電流：IEC 62246-1-1を参考にして、AC220Vの場合、cosΦ=0.3～0.4で10回遮断可能な最大電流値を示します。
          DC110V、DC220Vの場合、誘導負荷（L/R=40ms及び100ms）で10回遮断可能な最大電流値を示します。
      *6.最小使用電圧・電流：接点接触信頼度の階級が、故障率0.005以下（回/10の6乗）を保つ規定の負荷条件で確実に通電できる電圧電流での最小値を示します。
