11.6	9.6	11	17	補正アダプタ添付	基本形	位置決め穴無し	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	基本形	位置決め穴無し	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	基本形	フィンガ下、配管を右にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	基本形	フィンガ下、配管を右にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	基本形	フィンガ下、配管を左にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	基本形	フィンガ下、配管を左にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	基本形	位置決め穴無し	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ無し	基本形	位置決め穴無し	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ添付	基本形	フィンガ下、配管を右にして裏面	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ無し	基本形	フィンガ下、配管を右にして裏面	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ添付	側面タップ	位置決め穴無し	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	側面タップ	位置決め穴無し	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	側面タップ	フィンガ下、配管を右にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	側面タップ	フィンガ下、配管を右にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	側面タップ	フィンガ下、配管を左にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	側面タップ	フィンガ下、配管を左にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	側面タップ	位置決め穴無し	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ無し	側面タップ	位置決め穴無し	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ添付	側面タップ	フィンガ下、配管を右にして裏面	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ無し	側面タップ	フィンガ下、配管を右にして裏面	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ添付	通し穴	位置決め穴無し	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	通し穴	位置決め穴無し	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	通し穴	フィンガ下、配管を右にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	通し穴	フィンガ下、配管を右にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	通し穴	フィンガ下、配管を左にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	通し穴	フィンガ下、配管を左にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	通し穴	位置決め穴無し	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ無し	通し穴	位置決め穴無し	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ添付	通し穴	フィンガ下、配管を右にして裏面	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ無し	通し穴	フィンガ下、配管を右にして裏面	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ添付	フラット	位置決め穴無し	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	フラット	位置決め穴無し	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	フラット	フィンガ下、配管を右にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	フラット	フィンガ下、配管を右にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	フラット	フィンガ下、配管を左にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ無し	フラット	フィンガ下、配管を左にして裏面	10	アンプ側面	1個
11.6	9.6	11	17	補正アダプタ添付	フラット	位置決め穴無し	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ無し	フラット	位置決め穴無し	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ添付	フラット	フィンガ下、配管を右にして裏面	10	アンプ正面	1個
11.6	9.6	11	17	補正アダプタ無し	フラット	フィンガ下、配管を右にして裏面	10	アンプ正面	1個
15.45	12.45	34	45	補正アダプタ添付	基本形	位置決め穴無し	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ無し	基本形	位置決め穴無し	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ添付	基本形	フィンガ下、配管を右にして裏面	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ無し	基本形	フィンガ下、配管を右にして裏面	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ添付	基本形	フィンガ下、配管を左にして裏面	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ無し	基本形	フィンガ下、配管を左にして裏面	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ添付	基本形	位置決め穴無し	16	アンプ正面	1個
15.45	12.45	34	45	補正アダプタ無し	基本形	位置決め穴無し	16	アンプ正面	1個
15.45	12.45	34	45	補正アダプタ添付	基本形	フィンガ下、配管を右にして裏面	16	アンプ正面	1個
15.45	12.45	34	45	補正アダプタ無し	基本形	フィンガ下、配管を右にして裏面	16	アンプ正面	1個
15.45	12.45	34	45	補正アダプタ添付	側面タップ	位置決め穴無し	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ無し	側面タップ	位置決め穴無し	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ添付	側面タップ	フィンガ下、配管を右にして裏面	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ無し	側面タップ	フィンガ下、配管を右にして裏面	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ添付	側面タップ	フィンガ下、配管を左にして裏面	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ無し	側面タップ	フィンガ下、配管を左にして裏面	16	アンプ側面	1個
15.45	12.45	34	45	補正アダプタ添付	側面タップ	位置決め穴無し	16	アンプ正面	1個
15.45	12.45	34	45	補正アダプタ無し	側面タップ	位置決め穴無し	16	アンプ正面	1個
15.45	12.45	34	45	補正アダプタ添付	側面タップ	フィンガ下、配管を右にして裏面	16	アンプ正面	1個
15.45	12.45	34	45	補正アダプタ無し	側面タップ	フィンガ下、配管を右にして裏面	16	アンプ正面	1個

通常単価(税別) (税込単価)	通常出荷日

68,754円 ( 75,629円 )	18日目
54,894円 ( 60,383円 )	18日目
74,694円 ( 82,163円 )	18日目
60,834円 ( 66,917円 )	18日目
74,694円 ( 82,163円 )	18日目
60,834円 ( 66,917円 )	18日目
73,154円 ( 80,469円 )	18日目
59,404円 ( 65,344円 )	18日目
75,133円 ( 82,646円 )	18日目
65,344円 ( 71,878円 )	18日目
68,754円 ( 75,629円 )	18日目
54,894円 ( 60,383円 )	18日目
74,694円 ( 82,163円 )	18日目
60,834円 ( 66,917円 )	18日目
74,694円 ( 82,163円 )	18日目
60,834円 ( 66,917円 )	18日目
73,154円 ( 80,469円 )	18日目
59,404円 ( 65,344円 )	18日目
75,133円 ( 82,646円 )	18日目
65,344円 ( 71,878円 )	18日目
68,754円 ( 75,629円 )	18日目
54,894円 ( 60,383円 )	18日目
74,694円 ( 82,163円 )	18日目
60,834円 ( 66,917円 )	18日目
74,694円 ( 82,163円 )	18日目
60,834円 ( 66,917円 )	18日目
73,154円 ( 80,469円 )	18日目
59,404円 ( 65,344円 )	18日目
75,133円 ( 82,646円 )	18日目
65,344円 ( 71,878円 )	18日目
68,754円 ( 75,629円 )	18日目
54,894円 ( 60,383円 )	18日目
74,694円 ( 82,163円 )	18日目
60,834円 ( 66,917円 )	18日目
74,694円 ( 82,163円 )	18日目
60,834円 ( 66,917円 )	18日目
73,154円 ( 80,469円 )	18日目
59,404円 ( 65,344円 )	18日目
75,133円 ( 82,646円 )	18日目
65,344円 ( 71,878円 )	18日目
68,969円 ( 75,866円 )	18日目
55,109円 ( 60,620円 )	18日目
74,799円 ( 82,279円 )	18日目
61,049円 ( 67,154円 )	18日目
74,799円 ( 82,279円 )	18日目
61,049円 ( 67,154円 )	18日目
73,369円 ( 80,706円 )	18日目
59,619円 ( 65,581円 )	18日目
75,349円 ( 82,884円 )	18日目
65,559円 ( 72,115円 )	18日目
68,969円 ( 75,866円 )	18日目
55,109円 ( 60,620円 )	18日目
74,799円 ( 82,279円 )	18日目
61,049円 ( 67,154円 )	18日目
74,799円 ( 82,279円 )	18日目
61,049円 ( 67,154円 )	18日目
73,369円 ( 80,706円 )	18日目
59,619円 ( 65,581円 )	18日目
75,349円 ( 82,884円 )	18日目
65,559円 ( 72,115円 )	18日目

基本情報

基本情報

リニアスライドハンドにLVDTセンサを内蔵させた、測長機能付き平行ハンドです。
【特長】
・ワークの微小な寸法判定だけではなく、把持爪や冶具の変形などの出力変化を監視することにより装置のメンテナンス時期の予知も可能です
・繰り返し精度：±0.02mm
・アナログ出力直線性補正アダプタ付：FS.±0.5% 補正アダプタ無：FS.±3%
・耐振動・耐衝撃に優れたLVDT方式のセンサを内蔵
・用途に合わせて、様々な出力形態が選択可能
・IP65相当のアンプとゴムカバーにより、切粉や水滴の内部浸入を防止
・出力の変化から把持爪やジグの異常摩耗や変形を監視し、設備やロボットの破損防止が可能

ご注意

ロボット周辺部品選定ページはこちら。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
把持力の詳細は、メーカーカタログの把持力性能データ表で0.5Ｍpa時爪長20mmの場合の把持力をご参照ください。

カタログ

商品TOP

カタログ (見開き版)

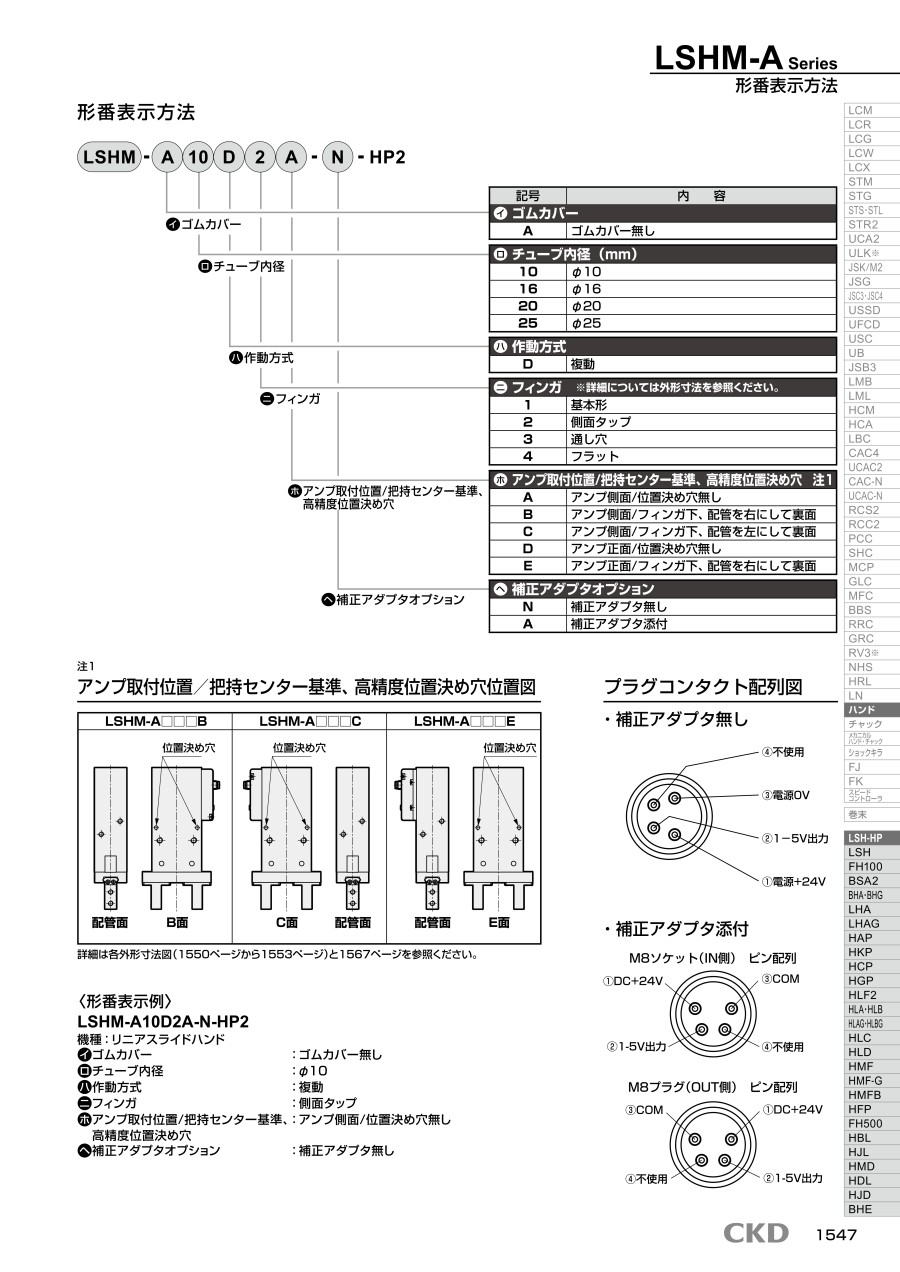

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
