高耐久機器HPシリーズ薄形ロングストロークハンド LST-HP1シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 35,977円～53,938円

税込単価: 39,575円～59,332円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

薄形平行ハンド HLA・HLBシリーズ

通常価格(税別)： 17,901円 (税込価格：19,691円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

平行ハンドリニアガイド LHAシリーズ

通常価格(税別)： 22,133円 (税込価格：24,346円)

通常出荷日：3 日目～

高剛性のリニアガイドを搭載した薄形ボディ。【特長】・高剛性、長寿命、高精度を追...

詳細情報を確認する

把持方法
挟むチャックタイプ / 開くチャックタイプ
フィンガの数
2本
種類
本体
作動方式
複動形
本体形状
角形(フラット形)
環境・用途
標準
付加機能
リニアガイド付 / 高精度
ストローク調節機構
なし

ご注意

ロボット周辺部品選定ページはこちら。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
把持力の詳細は、メーカーカタログの把持力性能データ表で0.5Ｍpa時爪長15mmの場合の把持力をご参照ください。

未確定：候補が588型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

外形寸法図（チューブ内径：Φ8 ショートストローク）

外形寸法図（チューブ内径：Φ8 ミドルストローク）

外形寸法図（チューブ内径：Φ8 ロングストローク）

外形寸法図（チューブ内径：Φ12 ショートストローク）

注1：小爪取付面からの深さ寸法です。

外形寸法図（チューブ内径：Φ12 ミドルストローク）

注1：小爪取付面からの深さ寸法です。

外形寸法図（チューブ内径：Φ12 ロングストローク）

注1：小爪取付面からの深さ寸法です。

外形寸法図（チューブ内径：Φ16 ショートストローク）

注1：小爪取付面からの深さ寸法です。

外形寸法図（チューブ内径：Φ16 ミドルストローク）

注1：小爪取付面からの深さ寸法です。

外形寸法図（チューブ内径：Φ16 ロングストローク）

注1：小爪取付面からの深さ寸法です。

外形寸法図（チューブ内径：Φ20 ショートストローク）

注1：小爪取付面からの深さ寸法です。

外形寸法図（チューブ内径：Φ20 ミドルストローク）

注1：小爪取付面からの深さ寸法です。

外形寸法図（チューブ内径：Φ20 ロングストローク）

注1：小爪取付面からの深さ寸法です。

型番リスト

表示件数

...

型番

LST-16A1N-F3PH3-D-HP1

LST-16A1N-F3PH3-H-HP1

LST-16A1N-F3PH3-R-HP1

LST-16A1N-F3PH-D-HP1

LST-16A1N-F3PH-H-HP1

LST-16A1N-F3PH-R-HP1

LST-16A1N-F3PV3-D-HP1

LST-16A1N-F3PV3-H-HP1

LST-16A1N-F3PV3-R-HP1

開寸法 L1

(mm)

閉寸法 L2

(mm)

把持力 (閉側 0.5MPa時)

(N)

把持力 (開側 0.5MPa時)

(N)

スイッチ

スイッチ型番

リード線長さ

スイッチ数

チューブ内径

(mm)

ストローク

ポート位置

最小発注数量

42.9	34.9	90	90	付き	F2H	3m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2H	3m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2H	3m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2H	1m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2H	1m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2H	1m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2S	3m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2S	3m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2S	3m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2S	1m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2S	1m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2S	1m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2V	3m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2V	3m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2V	3m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2V	1m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2V	1m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2V	1m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3H	3m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3H	3m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3H	3m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3H	1m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3H	1m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3H	1m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PH	3m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PH	3m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PH	3m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PH	1m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PH	1m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PH	1m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PV	3m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PV	3m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PV	3m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PV	1m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PV	1m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3PV	1m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3S	3m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3S	3m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3S	3m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3S	1m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3S	1m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3S	1m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3V	3m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3V	3m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3V	3m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3V	1m	2個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3V	1m	閉側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F3V	1m	開側1個付	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	なし	なし	なし	なし	16	ショートストローク	標準、軸方向	1個
42.9	34.9	90	90	付き	F2H	3m	2個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2H	3m	閉側1個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2H	3m	開側1個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2H	1m	2個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2H	1m	閉側1個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2H	1m	開側1個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2S	3m	2個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2S	3m	閉側1個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2S	3m	開側1個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2S	1m	2個付	16	ショートストローク	側面配管	1個
42.9	34.9	90	90	付き	F2S	1m	閉側1個付	16	ショートストローク	側面配管	1個

通常単価(税別) (税込単価)	通常出荷日

40,956円 ( 45,052円 )	16日目
38,521円 ( 42,373円 )	16日目
38,521円 ( 42,373円 )	16日目
40,384円 ( 44,422円 )	16日目
38,181円 ( 41,999円 )	16日目
38,181円 ( 41,999円 )	16日目
40,956円 ( 45,052円 )	16日目
38,521円 ( 42,373円 )	16日目
38,521円 ( 42,373円 )	16日目
40,384円 ( 44,422円 )	16日目
38,181円 ( 41,999円 )	16日目
38,181円 ( 41,999円 )	16日目
40,956円 ( 45,052円 )	16日目
38,521円 ( 42,373円 )	16日目
38,521円 ( 42,373円 )	16日目
40,384円 ( 44,422円 )	16日目
38,181円 ( 41,999円 )	16日目
38,181円 ( 41,999円 )	16日目
40,860円 ( 44,946円 )	16日目
38,419円 ( 42,261円 )	16日目
38,419円 ( 42,261円 )	16日目
40,289円 ( 44,318円 )	16日目
38,078円 ( 41,886円 )	16日目
38,078円 ( 41,886円 )	16日目
40,860円 ( 44,946円 )	16日目
38,419円 ( 42,261円 )	16日目
38,419円 ( 42,261円 )	16日目
40,289円 ( 44,318円 )	16日目
38,078円 ( 41,886円 )	16日目
38,078円 ( 41,886円 )	16日目
40,860円 ( 44,946円 )	16日目
38,419円 ( 42,261円 )	16日目
38,419円 ( 42,261円 )	16日目
40,289円 ( 44,318円 )	16日目
38,078円 ( 41,886円 )	16日目
38,078円 ( 41,886円 )	16日目
40,860円 ( 44,946円 )	16日目
38,419円 ( 42,261円 )	16日目
38,419円 ( 42,261円 )	16日目
40,289円 ( 44,318円 )	16日目
38,078円 ( 41,886円 )	16日目
38,078円 ( 41,886円 )	16日目
40,860円 ( 44,946円 )	16日目
38,419円 ( 42,261円 )	16日目
38,419円 ( 42,261円 )	16日目
40,289円 ( 44,318円 )	16日目
38,078円 ( 41,886円 )	16日目
38,078円 ( 41,886円 )	16日目
35,977円 ( 39,575円 )	16日目
40,956円 ( 45,052円 )	16日目
38,521円 ( 42,373円 )	16日目
38,521円 ( 42,373円 )	16日目
40,384円 ( 44,422円 )	16日目
38,181円 ( 41,999円 )	16日目
38,181円 ( 41,999円 )	16日目
40,956円 ( 45,052円 )	16日目
38,521円 ( 42,373円 )	16日目
38,521円 ( 42,373円 )	16日目
40,384円 ( 44,422円 )	16日目
38,181円 ( 41,999円 )	16日目

...

基本情報

基本情報

高剛性のリニアガイドを搭載した薄形ボディ。
【特長】
・高剛性、長寿命、高精度を追求した進化系リニアスライドハンドです
・従来比30％以上の高剛性、従来比2倍以上の耐久性を実現しました
・3種類のストロークから、用途に合わせた選択が可能です
・省スペース、慣性モーメント軽減、高把持力
・従来品よりもガイド剛性をアップしたことで、許容モーメントアップを実現
・把持センターを基準とした「位置決め穴」の追加により、簡単にセンタリング精度が再現可能
・可動部で使用しても断線しにくい耐屈曲性リード線を使用したスイッチが選択可能

ご注意

ロボット周辺部品選定ページはこちら。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
把持力の詳細は、メーカーカタログの把持力性能データ表で0.5Ｍpa時爪長15mmの場合の把持力をご参照ください。

カタログ

商品TOP

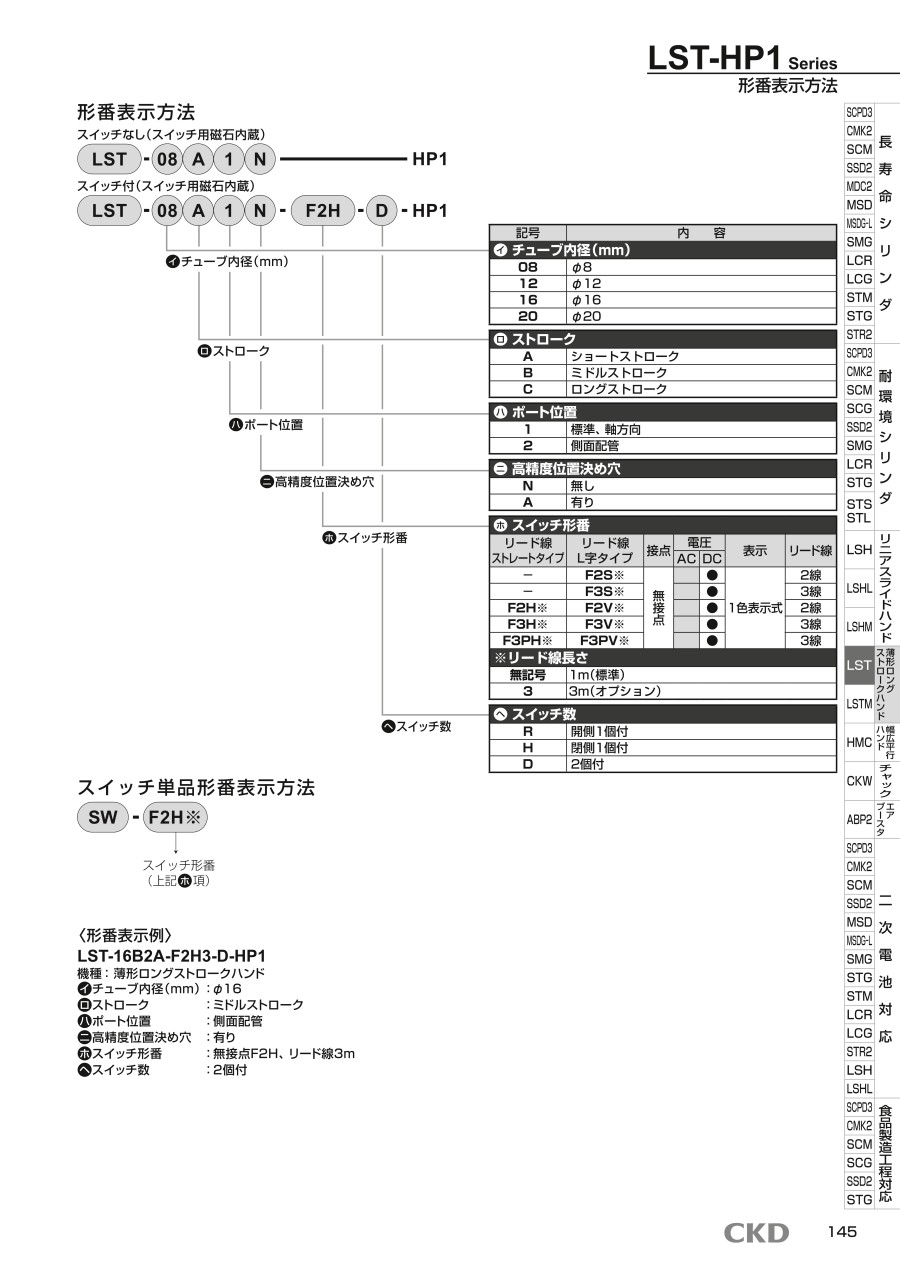

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
